NXP Semiconductors MR-BMS771 Intelligentes Batteriemanagementsystem (BMS)
Das intelligente Batteriemanagementsystem (BMS) MR-BMS771 von NXP Semiconductors ist ein eigenständiges BMS-Referenzdesign, das sich für mobile Roboter wie Drohnen und Rover eignet und Batterien mit 7 bis 14 Zellen unterstützt. Das Design eignet sich auch hervorragend für andere Applikationen, wie z. B. tragbare medizinische Geräte, energieintensive Elektrowerkzeuge und individuelle Mobilität (Rollstühle/Scooter), die von einer hochwertigen Batteriesteuerung profitieren.
Das MR-BMS771 von NXP Semiconductors verfügt über eine Spannungsmessung für 7 bis 14 Zellen, eine Akkupack-Spannungsmessung, eine Ausgangsspannungsmessung, Stromsensoren (Coulomb-Zählung), ein bis drei mögliche Zelltemperatursensoren und einen Netzschalter. Weitere Merkmale sind zwei CAN-Busse (Controller Area Network), eine inter-integrierte Schaltung (I2C), ein Display, eine Nahfeldkommunikation (NFC), ein Universal Asynchronous Receiver-Transmitter (UART) 12-V-/1-A-Ausgang und Secure Element.
Die S32K146 Mikrocontrollereinheit (MCU) ermöglicht eine vollständige Softwareflexibilität und eine Kommunikation über CAN/Unmanned Aerial Vehicle CAN (UAVCAN) oder I2 C-/Systemmanagementbus (SMBus).
Merkmale
- Unterstützt Batterien von 7S bis 14S, mit einer Stack-Spannung von 15 V bis 59 V
- Misst Batteriestapel und Zellspannungen, Batterieladung oder Entladestrom bis zu 30 A DC getestet
- Passive Zellausgleichsoption über 66 Ω Ausgleichswiderstände pro Zelle
- Bietet einen Tiefschlafmodus (für Transport und Speicher) mit geringem Ableitstrom und einen automatischen Schlafmodus mit geringem Stromverbrauch der Batterie
- Ermöglicht eine CAN-, I2 C und NFC-Kommunikation
- Implementiert SWD- (Serial Wire Debug) und JTAG- (Joint Test Action Group) Debugging-Schnittstellen, funktioniert mit Standard J-Link und anderen Debuggern
- Implementiert die kombinierte Debug-Konsolenschnittstelle DCD-LZ zur Verwendung mit den Plattformen PX4 Dronecode und HoverGames
Applikationen
- Fahrzeuge
- Batteriemanagementsysteme (BMS)
- Elektrische Zweiräder
- Industrielle Dronensysteme
Lieferumfang Kit
- Montiertes und getestetes MR-BMS771 in einem antistatischen Beutel
- CAN- (Controller Area Network) Busabschlusswiderstand (DRONE-CAN-TERM)
- Nicht montierte Zellverbinder für 8S bis 14S mit vorgecrimpten Kabeln
- 4-poliges JST-GH auf 4-poliges JST-GH Kabel (CAN) mit 300 mm
- Stromeingangs- und -ausgangsanschlüsse
- Externer Thermistor mit Kabel
- Kleines SSD1306 OLED-Display
- Kurzanleitung
- Kleine Zellzahl-Selektor-Interposer-Boards (7 bis 14 Zellen)
- NFC-Antenne

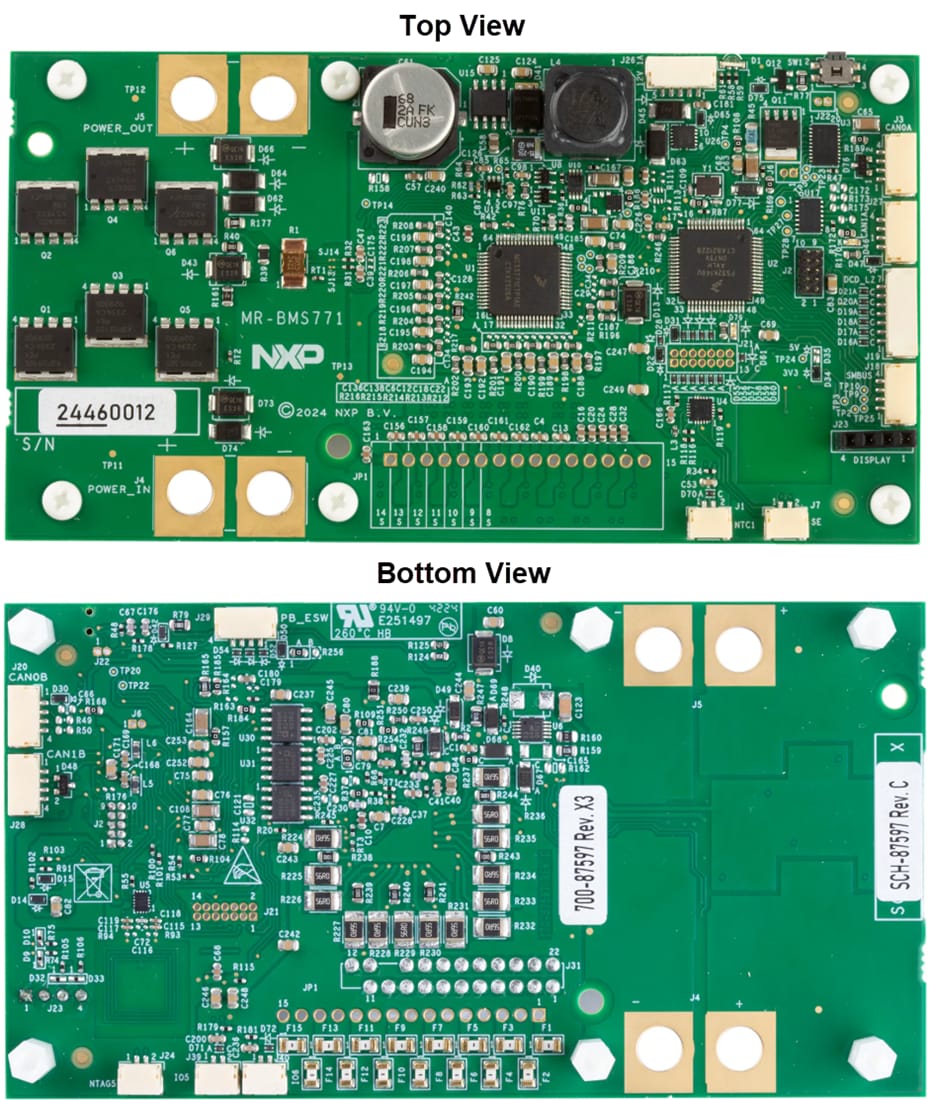

Board-Layout
Blockdiagramm
