NXP Semiconductors PF0300 Integrierte Leistungsmanagement-Schaltkreis (PMIC)
Der integrierte Leistungsmanagement-Schaltkreis (Power Management Integrated Circuit, PMIC) PF0300 von NXP Semiconductors integriert mehrere Hochleistungs-Abwärtsregler und einen LDO-Regler. Er kann als eigenständiger Punktlast-Regler-IC (Integrated Circuit) oder als Begleit-Chip für eine größere PMIC fungieren. Ein eingebauter OTP-Speicher (One-Time programmable) speichert wichtige Startkonfigurationen und reduziert so die Anzahl der externen Komponenten, die üblicherweise zur Einstellung der Ausgangsspannung und der Reglersequenz verwendet werden. Die Reglerparameter können nach dem Start über eine Hochgeschwindigkeits- I2C-Schnittstelle angepasst werden, was Flexibilität in verschiedenen Systemzuständen ermöglicht.
Die PF0300 ist eine PMIC, die als primäre Core-Stromversorgung für Highend-Funkapplikationen von NXP ausgelegt ist.
Merkmale
- Wichtige Merkmale
- Drei LVBUCK-Wandler bis zu 3,5 A
- Ein LDO bis zu 500 mA
- 28-Pin 4,5 mm x 4,5 mm FC-QFN-Gehäuse
- Systemfunktionen
- OTP-Speicher für flexible Gerätekonfiguration
- Hochgeschwindigkeits-I2C-Schnittstelle (3,4 MHz)
- PGOOD- Überwachungsschaltungen
- Externe Taktsynchronisierung
- Frequenzspreizung
- Multi-PMIC-Synchronisierungsbus
- Watchdog (einfaches Fenster)
- Spannungsüberwachung mit programmierbarem Fehlerschutz
- Programmierbarkeit
- Programmierung der Netzteile, Sequenzierung und spezifischer Funktionen über den OTP-Speicher (One-Time Programmable)
- Programmierung des angepassten OTP-Teils während der Entwicklung mit dem Evaluierungsboard.
- Der Benutzer kann einen angepassten OTP für die Produktion bestellen
- Der Benutzer kann mit dem GUI-TOOL einen angepassten OTP erstellen
Applikationen
- Fahrzeug
- Audiolösungen für Fahrzeuge
- Angeschlossener Funk

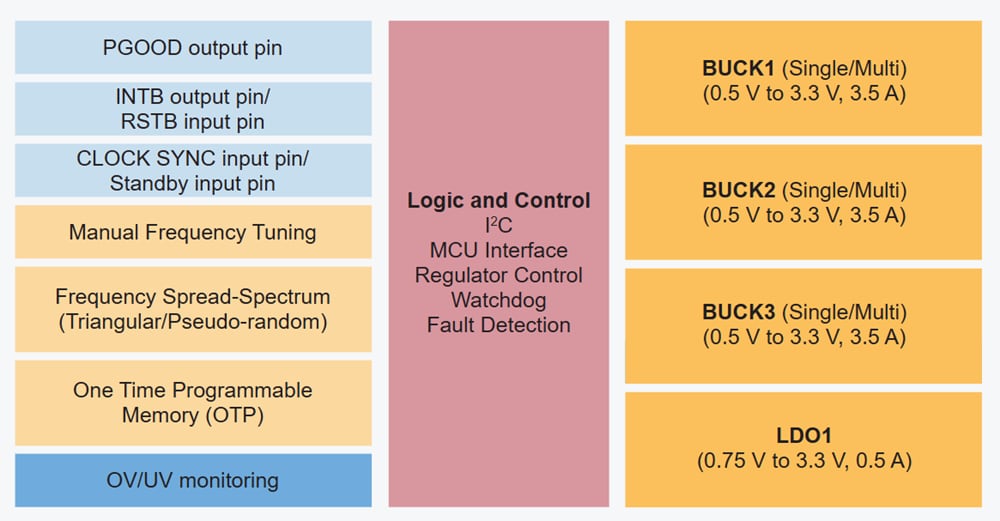

Funktionales Blockdiagramm
