NXP Semiconductors PF09 9-Kanal-Leistungsmanagement-ICs
NXP Semiconductors PF09 Integrierte 9-Kanal-Leistungsmanagement-Schaltkreise (PMICs) sind für leistungsstarke i.MX9x-basierte Applikationen optimiert. Die PF09 PMICs von NXP integrieren mehrere hocheffiziente Schalt- und Linear-Spannungsregler, um die Basissystemleistung von einer vorgeregelten Systemschiene (3,3 V bis 5,0 V) zu unterstützen. Diese Bauteile zeichnen sich durch einen niedrigen Ruhestrom im Standby-Modus (STBY) und stromsparenden Ausschalt-Modi aus. Die integrierte, mehrfach programmierbare Konfiguration der PF09 PMICs speichert wichtige Startup-Konfigurationen und reduziert dadurch die Anzahl externer Komponenten drastisch, die üblicherweise zur Einstellung der Ausgangsspannung und der Sequenz der externen Regler verwendet werden. Die Reglerparameter können nach dem Start über eine Hochgeschwindigkeits-I2C-Kommunikation angepasst werden, wodurch Flexibilität in verschiedenen Systemzuständen gewährleistet wird.
Die NXP PF09 PMICs werden in Einhaltung mit ISO 26262 entwickelt, einschließlich Sicherheitsfunktionen wie ausfallsicheren Ausgängen und integrierten Selbsttestmechanismen, und sind Teil der sicherheitsorientierten Systempartitionierung. Diese Sicherheitsmerkmale erreichen Sicherheitsniveaus mit hoher Integrität bis zu ASIL D und entsprechen der Industrie-Sicherheitsspezifikation IEC 61508, die hohe Sicherheitsintegritätsebenen bis zu SIL 2 anstrebt.
Merkmale
- Bis zu fünf Abwärtsregler mit interner Leistungsebene und programmierbaren Stromgrenzen
- Drei Low-Dropout-Linearregler mit Lastschalterbetrieb
- Ein Spitzenstrommodusregler von 3,5 A mit einem großen Ausgangsbereich
- Vier Talstrommodusregler von 2,5 A (0,3 V bis 3,3 V)
- Vier stromsparende LDO-Regler
- Extrem stromsparende (10 mA) Always-On-LDO-Versorgung
- Ein LDO von 400 mA mit Lastschalterbetrieb
- Zwei LDOs von 200 mA mit Lastschalterbetrieb
- Zwei externe Spannungsüberwachungseingänge
- Programmierbare I/O-Schnittstellenpins
- Erweitertes Frequenzmanagement mit Frequenzspreizung
- Mehrkanal-Analogmultiplexer zur Spannungsüberwachung des Systems
- Hochgeschwindigkeits-I2C-Schnittstelle mit bis zu 3,4 MHz Betrieb
- Erweiterte thermische Überwachung und Übertemperaturschutz
- Erweitertes Taktmanagement (manuelle Anpassung, Frequenzspreizung und Taktsynchronisierung)
- 2,7 V bis 5,5 V Eingangsspannungsbereich
- Chip-Spannungsüberwachung mittels analogem Multiplexer
- Mehrfach programmierbare Konfiguration (MTP)
- Vollständig konfigurierbar über OTP-Sicherungen
- Thermischer Betrieb bis Tj = +150 °C (bis zum Betrieb der Klasse 1)
- Funktionale Sicherheitsarchitektur für Fahrzeuganwendungen bis ASIL D
- Funktionale Sicherheitsarchitektur für Industrieapplikationen bis zu SIL 2
- Einhaltung der ISO-Automotive-Normen 26262 und der IEC-Industrienormen 61508
- 56-Pin-QFN-Gehäuse mit freiliegendem Pad von 8 mm x 8 mm
- Automotive-qualifiziert durch AEC-Q100 Rev J bis zu Klasse 1
Applikationen
- Industrie
- Gebäudesicherheitsdetektoren
- Gebäudesicherheit und Überwachung
- Leistungsschalter
- Domänencontroller für Datenverarbeitungs-Offload-Engines
- Flottenmanagement
- Home-Bedienfelder
- Energieanzeigen für Wohngebäude
- Industrie-HMI
- Bestands- und Lieferkettenmanagement
- Motorantriebe
- Öffentliche Adresssysteme
- Smarte Beleuchtung
- Intelligente Steckdosen
- Transport Ticketing
- Vitalzeichenüberwachung
- Automotive
- Audio- und Spracherkennung
- Automotive-Infotainment
- Konnektivitäts-Domänencontroller
- Fahrerüberwachungssysteme (DMS)
- Insassen-Überwachungssysteme
- Verbraucher
- Klimaanlage (AC)
- Audio/Video (AV)-Empfänger
- Große Haushaltsgeräte
- Robotik-Haushaltsgeräte
- Kleine und mittlere Haushaltsgeräte
- Soundbars
- Surround-Sound und Soundbars
- Drahtlose oder vernetzte Lautsprecher

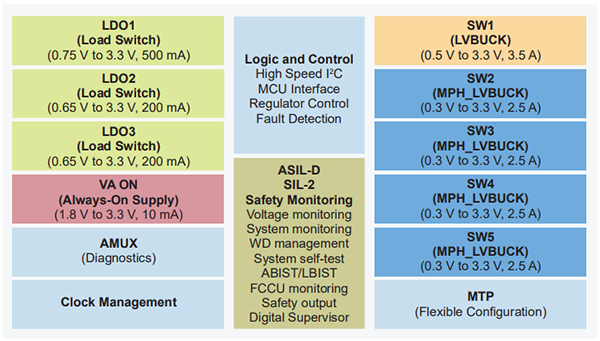

Funktionales Blockdiagramm
Internes Blockdiagramm

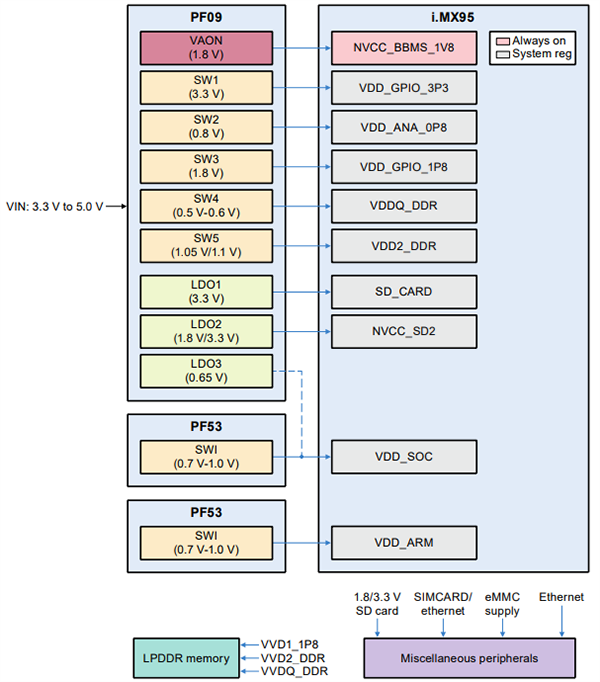

i.MX95 Applikation
i.MX93 Applikation
Development Tools
NXP Semiconductors KITPF09FRDMEVB Evaluierungsboard
Ausgestattet mit dem PF09 9-Kanal-Leistungsmanagement-IC (PMIC) mit erweiterter System-Sicherheitsüberwachung.
NXP Semiconductors KITPF09FRDMPGM Programmierboard
Entwicklungs-Sockelplatine mit dem PF09 9-Kanal-Leistungsmanagement-IC (PMIC).
