NXP Semiconductors SEN-SPI-BOX Evaluierungskit

Das NXP Semiconductors SEN-SPI-BOX Evaluierungskit ist eine elektronische Steuereinheit (ECU), die zur Bereitstellung einer benutzerfreundlichen Plattform für die Evaluierung der Automotive-Sensoren von NXP ausgelegt ist. Die SEN-SPI-BOX verfügt über den Funktionsumfang zur Kommunikation mit allen SPI-/I²C-Sensoren. Das Evaluierungskit zeichnet Echtzeit-Daten auf, führt benutzerdefinierte Skripte aus und verifiziert den Sensorstatus mit der ersten Feldverifizierungstool-Software.

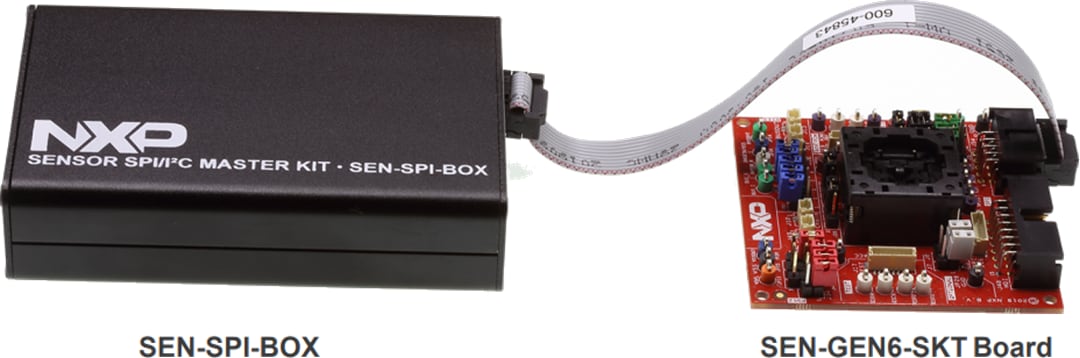

Das SEN-SPI-BOX Evaluierungskit von NXP Semiconductors enthält nur das Master-Board und die Kabel.Für die Evaluierung der Automotive-Sensoren von NXP ist ein zusätzliches Sensorboard, wie z. B. das SEN-GEN6-SKT Sockel-Evaluierungsboard erforderlich.

Die SEN-DSI3-ADAPTER und SEN-PSI5-ADAPTER optionalen Adapterboards können separat erworben werden, um dem SEN-SPI-BOX-Kit PSI5- und/oder DSI3-Funktionen hinzuzufügen.

Merkmale

Mikrocontroller
- NXP Semiconductors Kinetis K64F (MK64FN1M0VLQ12)
- ARM® Cortex®-M4-basierter 120-MHz-MCU mit FPU
Schnittstellen
- SPI-Schnittstelle von bis zu 12 MHz mit Unterstützung für 8-, 16-, 24 - und 32-Bit-Übertragungen der
  I²C-Schnittstelle: bis zu 1 MHz

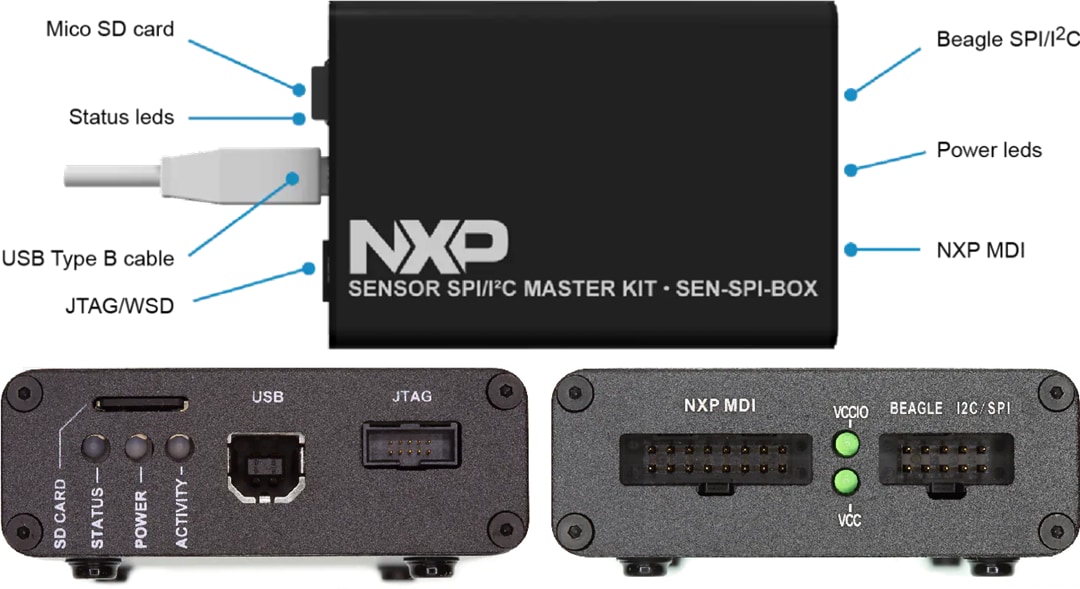

Konnektivität
- USB
- microSD-Kartensteckplatz

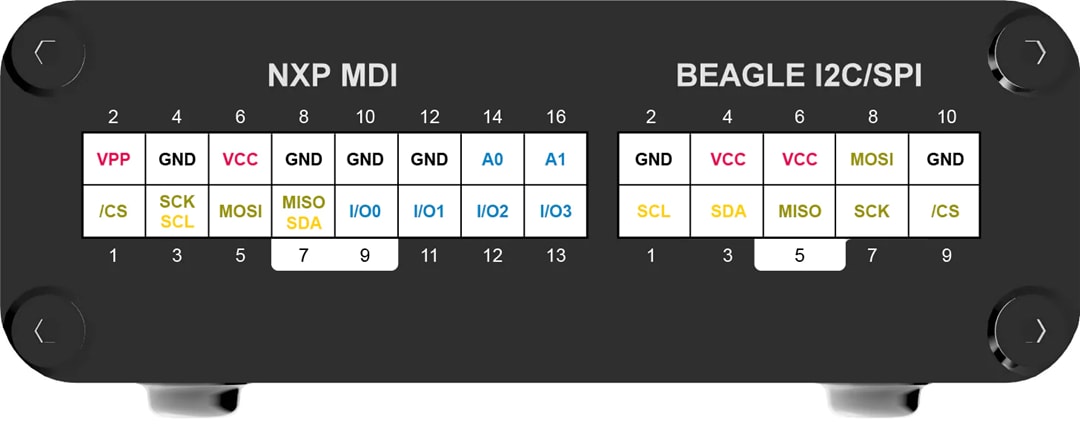

- NXP MDI-Steckverbinder
- Beagle SPI-/I²C-Steckverbinder
- JTAG/WSD

Unterstützte Spannungen
- Unterstützt Bauteile von 3,3 V und 5 V
- Hilfsversorgung von 10,5 V oder 13,5 V
LED-Anzeigen
- Status
- Leistung
- Aktivität
- VCCO
- VCC
Software
- Erstes Feldverifizierungstool

Erstes Feldverifizierungstool

Die erste Feldverifizierungstool-Software bietet eine grafische Benutzeroberfläche (GUI), die verwendet werden kann, um Echtzeitdaten abzubilden, benutzerdefinierte Skripte auszuführen, Datenströme aufzuzeichnen und den Sensorstatus mit dem SEN-SPI-BOX Evaluierungskit zu verifizieren.
