NXP Semiconductors SJA1110-MGS-EVM Evaluierungsboard
Das Evaluierungsboard SJA1110-MGS-EVM von NXP Semiconductors ist ein kompaktes, kostengünstiges Multi-Gig-Sicherheits-Evaluierungsboard, das sich ideal für Automotive-Ethernet-Anwendungen eignet. Das Board besteht aus dem NXP SJA1110-Switch sowie den PHYs TJA1121 und TJA1104, demonstriert MACsec-Sicherheit auf beiden PHYs und ermöglicht eine schnelle Prototypenerstellung mit integrierten Softwarebeispielen auf Basis von Echtzeit-Treibern (RTDs).
Merkmale
- Hardware
- Sichere Variante des SJA1110 Schalter
- 100BASE-T1 (interne PHYs des SJA1110)
- 1x 100BASE-T1 Ethernet-Anschluss mit dem TJA1104 Automotive-Ethernet PHY
- 2x 1000BASE-T1 Ethernet-Anschluss mit dem TJA1121 Automotive-Ethernet PHY
- 1 x SFP+-Gehäuse
- Jtag Steckverbinder
- Mehrere LEDs zur Statusanzeige
- DIP-Schalter für die einfache Konfiguration
- USB Type-C® Steckverbinder für SPI- Zugriff
- Stromversorgung basierend auf VR5510 PMIC
- Software
- Software-Beispiele auf Basis von Echtzeit-Treibern (RTDs)
- gPTP -Software-Stack
- TCP/IP -Software-Stack
Applikationen
- Automotive-Zugangspunkt
- Automobil-Datenlogger
- Automotive-Zonen-Controller
- Zentralrechner
- Domänencontroller
- Firmware Over-the-Air (FOTA)
- Gateway
- Serviceorientiertes Gateway
Blockdiagramm

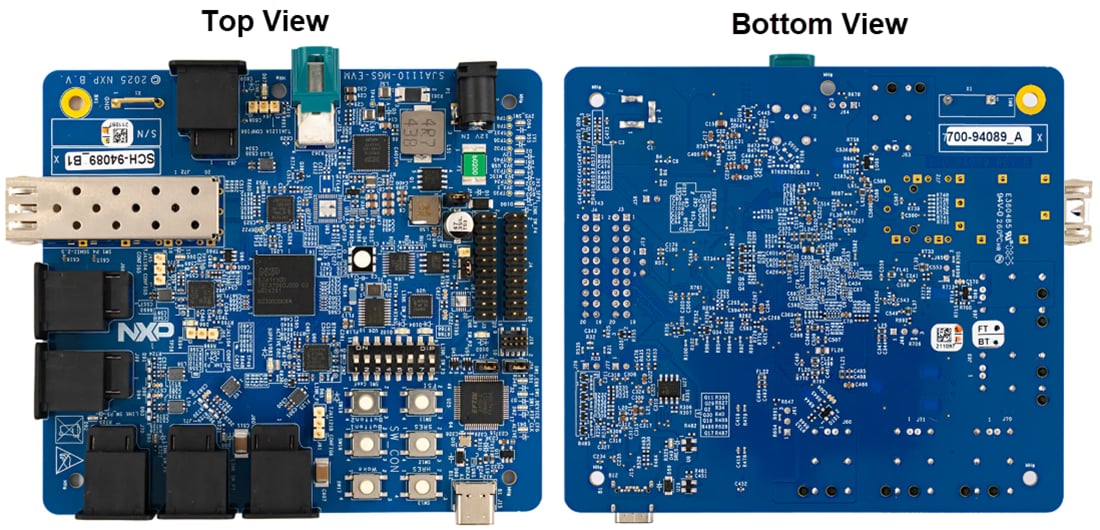

Board-Layout
