NXP Semiconductors Universal-Sensormodul
Das Universal-Sensormodul von NXP Semiconductors ist eine software-konfigurierbare analoge Eingangslösung für Präzisionsmessung und Edge-Intelligenz. Er unterstützt vielseitige Sensoreingänge (Spannung, Strom, Temperatur, Widerstand, Druck und Gewicht) und gewährleistet eine zuverlässige drahtgebundene Konnektivität über CAN-FD, 10/100Mbps Ethernet und USB.
Mit einem fortschrittlichen NAFE13388 analog-Frontend und einem MCX N947 MCU liefert dieses Modul hochpräzise Daten, Echtzeit-Diagnosefunktionen, Anomalie-Erkennung und prädiktive Instandhaltung für die Industrieautomatisierung, Labor Messgeräte, Heim- und Gebäudeautomatisierung und weitere Industrieapplikationen.
Die NXP Semiconductor NAFE13388-UIM Platine ermöglicht eine schnelle Auswertung der analog-Frontends von NXP. Dieses Board verbindet sich mit dem FRDM-MCXN947 Board über Arduino-kompatible Steckverbinder. Die LÖSUNG ist vollständig getestet, modular und erweiterbar und beschleunigt das Systemdesign mit leicht verfügbaren Bibliotheken und Evaluierungstools.
Merkmale
- Vollständig getestete, modulare und erweiterbare Plattform mit einsatzbereiten Bibliotheken
- Vielseitige Sensorintegration mit mehr Eingängen, die durch einfaches Hinzufügen zusätzlicher Abschirmungen hinzugefügt werden können
- Auswahl von Konnektivitätsoptionen mit AFE-Daten, die über Can-FD, USB, UART und Ethernet übertragen werden können, wodurch die Integration in praktische Applikationen vereinfacht wird
- NAFE13388 Analog-Frontend
- 8-Kanal-Analogeingang mit GPIOs
- Breiter Eingangsspannungsbereich von ±25 V
- Hohe Genauigkeit (0,01 %) und Präzision
- FRDM-MCXN947 Development Board
- Dual Arm Cortex® -M33 150 MHz mit 618 CoreMark® (4,12 CoreMark/MHz) für jeden Core
- 4,8 GOPs Edge-KI/ML-Beschleunigung mit eIQ® neuronaler Neutronenverarbeitungseinheit
- Sichere Enklave EdgeLock®
- Standard-Stiftleisten für einen einfachen Zugriff auf die I/Os des MCUs, integrierte serielle Open-Standard-Schnittstellen, externen Flash-Speicher und einen On-Board-MCU-Link-Debugger
Applikationen
- Industrieapplikationen
- PLC-Slice-I/O- und analoge I/O-Module
- Temperaturmessung in der Prozesssteuerung
- Waagen
- Motorsteuerung (Drehmoment- und Kraftmessung)
- ATE Drahtverbindungs-Messgeräte
- Getreidesilos (Temperatur, Feuchtigkeit und Gewicht)
- Lebensmittelverarbeitungsanlagen
- Hebebühnen
- Häuser und Gebäude
- Gebäudeautomatisierungs-Controller
- Thermostate
- Labor Messgeräte
- Massenspektrometer
- LCR-Messgeräte
- Wasserqualitätsanalysatoren
Videos

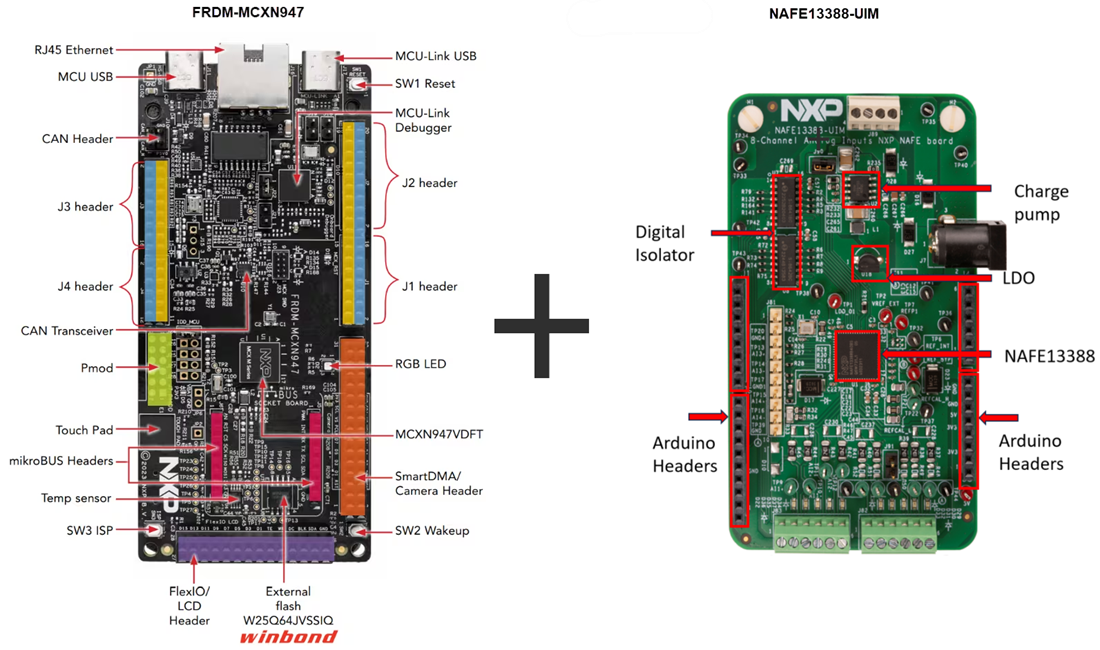

Platinen-Merkmale

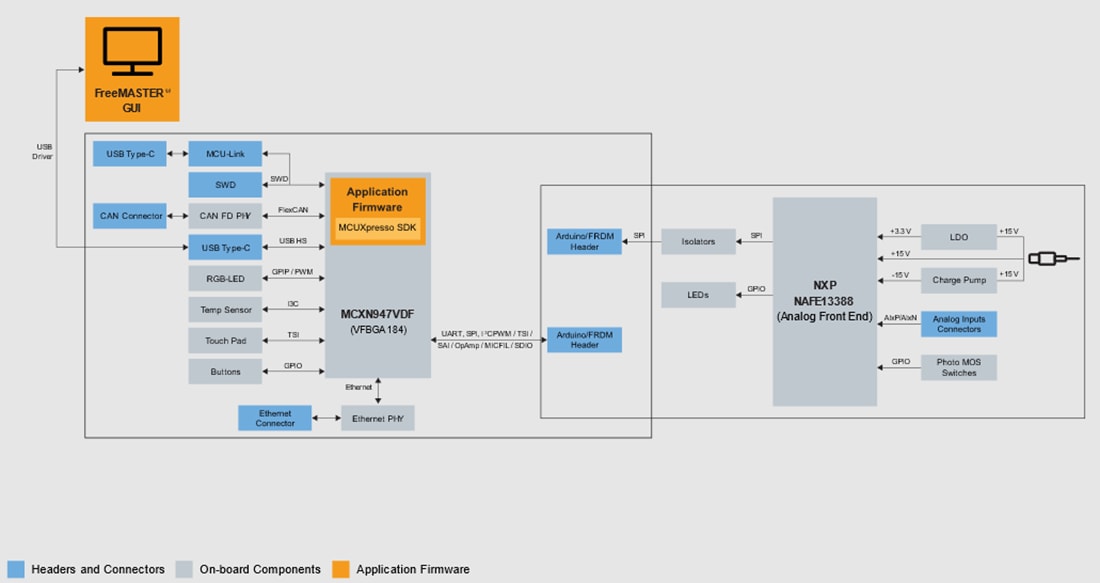

Blockdiagramm
Verwandte Produkte
NXP Semiconductors NAFEx88 8-Kanal-Analog-Frontend-ICs
8-Kanal-Universaleingangs-Analog-Frontend-ICs, die hochpräzise Messanforderungen erfüllen.
NXP Semiconductors Mikrocontroller der MCX N-Baureihe
Hochleistungsfähige, stromsparende Mikrocontroller mit intelligenten Peripheriegeräten und Beschleunigern.
Development Tools
NXP Semiconductors NAFE13388-UIM 8-Kanal-AFE-Arduino-Abschirmungsboard
Evaluiert die NAFExx388 hochkonfigurierbaren Industriestandard-Mehrkanal-Analogeingangs-AFEs.
NXP Semiconductors FRDM-MCXN947 Development Board
Kostengünstige, kompakte und skalierbare Boards für schnelles Prototyping mit MCUXpresso.
