Omron Electronics MOSFET-Relais G3VM-63BR/63ER
Die G3VM-63BR/63ER MOSFET-Relais von Omron bieten PCB- und SMT-Anschlussoptionen. Diese Relais werden in 6-poligen DIP-Gehäusen mit SPST-NC-Kontakten geliefert, die den niedrigen On-Widerstand und die hohe Schaltkapazität eines mechanischen Relais bieten. Die MOSFET-Relais G3VM-63BR/63ER unterstützen Nennlasten von 1,2 A bei 60 VAC und 2,4 A bei 60 VDC, was in Applikationen mit hohen Stromanforderungen vorteilhaft ist. Diese MOSFET-Relais sind für eine Umgebungstemperatur von -40 °C bis 110 °C ausgelegt und ermöglichen eine größere Designflexibilität.
Die G3VM-63BR/63ER MOSFET-Relais bieten eine Mindestkriechstrecke von 7 mm, einen Mindestabstand von 7 mm und eine interne Isolationsdicke von 0,3 mm. Zu den typischen Applikationen gehören SPS, Werkzeugmaschinen, Robotersteuerungen, Industrieanlagen, Prüf- und Messgeräte, Kommunikationsgeräte und Sicherheitssysteme.
Merkmale
- Kontaktart 1b (SPST-NC)
- PCB- und SMT-Anschlussoptionen
- Erzielen hohe Kapazitätsspezifikationen mit niedrigem on-Widerstand
- Erzielen eine hohe Temperaturbeständigkeit
- Mehrere Verpackungsmengen erhältlich (Gurtverpackung ist nur für SMT-Typ erhältlich)
Technische Daten
- Nennlasten von 1,2 A bei 60 VAC und 2,4 A bei 60 VDC (für Verbindung C)
- 60 V Lastspannung
- 7 mm Mindestkriechstrecke
- 7 mm Mindestabstand
- 0,3 mm Interne Isolationsdicke
- 0,3 ms Typische Einschaltzeit
- 2 ms Typische Ausschaltzeit
- Betriebstemperaturbereich -40°C bis 110°C Umgebungstemperatur
- 6-polige DIP-Gehäuse

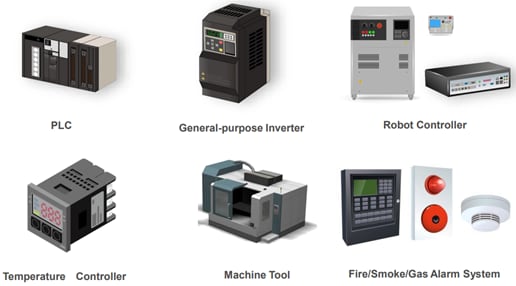

Applikationen
- PLC
- Roboter-Controller
- Universal-Wechselrichter
- Temperaturregler
- Werkzeugmaschinen
- Feuer-/Rauch-/Gasmeldeanlage
- Industrie-Ausstattung
- Kommunikationsgeräte
- Sicherheitsausrüstung
- Prüf- und Messgeräte

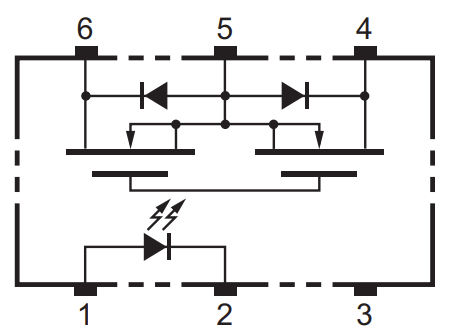

Interne Verbindung
Gehäuse- und Montagepad-Abmessungen
View Results ( 3 ) Page
| Teilnummer | Verpackung | Montageart | Last-Nennstrom | Last-Nennspannung | Relais-Kontaktart | Montage | On-Widerstand - Max. | Verpackung/Gehäuse |
|---|---|---|---|---|---|---|---|---|
| G3VM-63ER(TR05) | Reel | PCB Mount | 1.2 A, 2.4 A | 60 VAC | 1 Form B (SPST-NC) | Gull Wing Lead | 600 mOhms | DIP-6 |
| G3VM-63BR | Tube | PCB Mount | 1.2 A, 2.4 A | 60 VAC | 1 Form B (SPST-NC) | Through Hole | 600 mOhms | DIP-6 |
| G3VM-63ER | Tube | PCB Mount | 1.2 A, 2.4 A | 60 VAC | 1 Form B (SPST-NC) | Gull Wing Lead | 600 mOhms | DIP-6 |
Veröffentlichungsdatum: 2024-01-18
| Aktualisiert: 2024-02-29
