onsemi MC3x063A Monolithische invertierende Regler
Die monolithischen invertierenden Regler MC3x063A von onsemi sind monolithische Schaltungen, die die wichtigsten Funktionen für DC/DC-Wandler enthalten. Es sind Buck-, Boost- und Invertierungstopologien verfügbar. Diese Bauteile bestehen aus einer internen temperaturkompensierten Referenz, einem Komparator und einem Oszillator mit gesteuertem Tastverhältnis mit einer aktiven Strombegrenzungsschaltung, einem Treiber und einem Hochstrom-Ausgangsschalter. Dieses Baureihe wurde für die Integration in Abwärts-/Aufwärts- und Spannungsinvertierungsapplikationen mit einer minimalen Anzahl von externen Komponenten entwickelt.
Merkmale
- Betriebseingabebereich: 3,0 V bis 40 V
- Niedriger Standby-Strom
- Strombegrenzung
- Bis zu 1,5 A Ausgangsschaltstrom
- Einstellbare Ausgangsspannung
- Bis zu 100 kHz Betriebsfrequenz
- Präzise 2-%-Referenz
- NCV-Präfix für Fahrzeuganwendungen und andere Applikationen, die besondere Anforderungen an Platz- und Steueränderungen stellen; nach AEC-Q100 qualifiziert und PPAP-fähig
- Gehäuseoptionen: DFN8, PDIP-8, und SOIC-8
- Bleifrei, halogenfrei/BFR-frei und RoHS-konform
Applikationen
- Lüfter-Steuerungen
- DC/DC-Stromversorgungen
- Zigarettenanzünder-Adapter

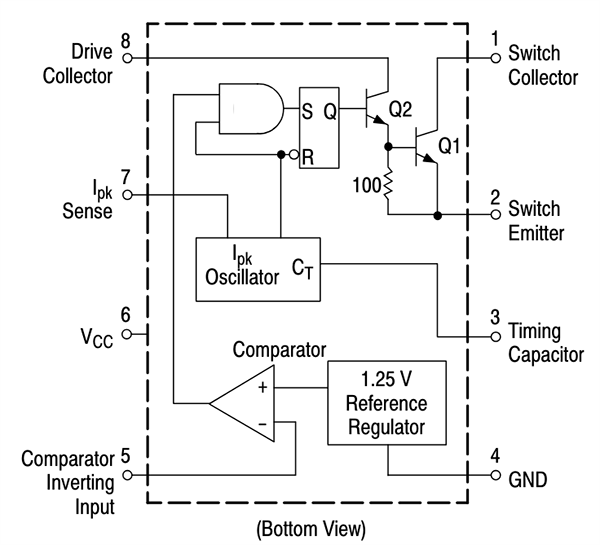

Schaltschema
