onsemi NCP173 LDO-Regler
Die LDO-Regler NCP173 von onsemi sind CMOS-Bauelemente mit niedrigem Spannungsabfall, die für tragbare, batteriebetriebene Applikationen entwickelt wurden, bei denen ein extrem niedriger Ruhestrom und eine lange Lebensdauer erforderlich sind. Diese Regler unterstützen einen Ausgangsstrom von 150 mA, arbeiten in einem Eingangsspannungsbereich von 2,2 V bis 5,5 V und zeichnen sich durch einen typischen Ruhestrom von 500 nA aus, wodurch sich die Batterielaufzeit in platzsparenden Designs verlängern lässt.
Eine dynamische Transientenverstärkungsschaltung verbessert das Einschwingverhalten in Anwendungen der drahtlosen Kommunikation, während die werksseitige Trimmung eine Ausgangsspannungsgenauigkeit von ±1 % gewährleistet. Die LDO-Regler NCP173 von onsemi arbeiten stabil mit 1-µF-Keramikkondensatoren und verfügen über einen Überstromschutz, eine thermische Abschaltung sowie in ausgewählten Varianten über eine aktive Entladefunktion für zusätzliche Systemsteuerung und Schutz.
Diese Regler eignen sich ideal für batteriebetriebene Geräte, tragbare Kommunikationsgeräte, Kameras, Bildsensoren und Camcorder. Die Bauteile NCP173 sind mit Ausgangsspannungen von 1,2 V bis 3,6 V in Schritten von 0,1 V erhältlich und werden in den Gehäusen XDFN4, SOT-563 und TSOP-5 angeboten.
Merkmale
- Eingangsspannungsbereich: 2,2 V bis 5,5 V
- Ausgangsspannungsbereich: 1,2 V – 3,6 V, in Schritten von 0,1 V
- Ausgangsstromkapazität: 150 mA
- Typischer extrem niedriger Ruhestrom: 500 nA
- Typischer Spannungsabfall: 180 mV bei 150 mA
- Ausgangsspannungsgenauigkeit: 1 %
- Stabil mit 1-µF-Keramikkondensatoren
- Überstromschutz und Übertemperaturschutz
- Option der aktiven Entladung bei Bauteilen NCP173A
Applikationen
- Batteriebetriebene Geräte
- Kameras
- Tragbare Kommunikationsausstattung
- Bildsensoren
- Camcorder
Technische Daten
- Typischer Ruhestrom: 0,5 µA, 0 mA Last
- Typischer Standby-Strom: 0,1 µA bei TJ=25 °C
- Typische Kurzschlussstrombegrenzung von 230 mA für die aufgeführten Optionen
- EN-Schwellenwert hoch 1,2 V, EN-Schwellenwert niedrig 0,4 V
- Typische thermische Abschalttemperatur: 175 °C
- Maximale Sperrschichttemperatur: 150 °C
Typische Applikation

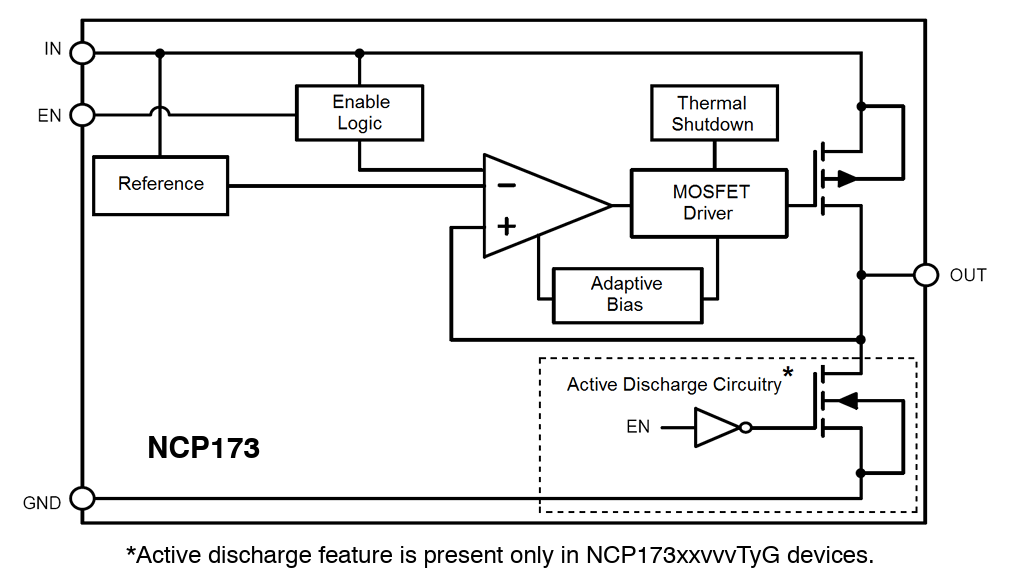

Blockdiagramm
