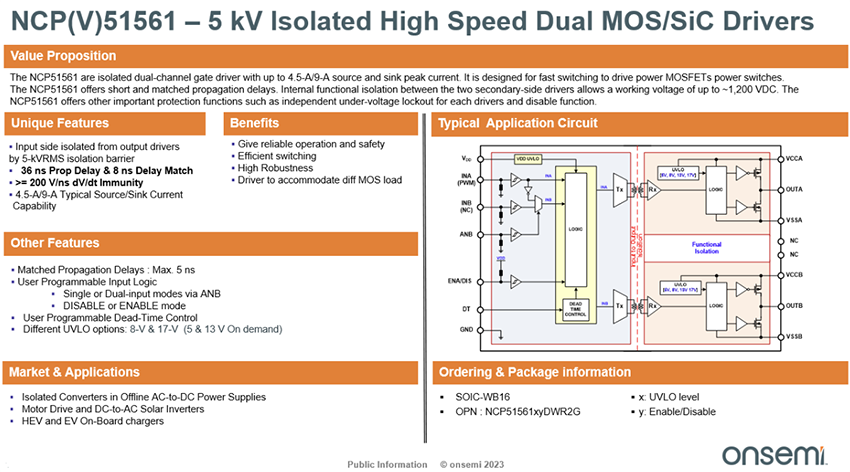

onsemi NCP51561 Isolierte Zweikanal-Gate-Treiber von 5 kVRMS

onsemi NCP51561 Isolierte 5-kVRMS-Zweikanal-Gate-Treiber sind für ein schnelles Schalten zum Antrieb von Leistungs-MOSFETs und SiC-MOSFET-Leistungschaltern ausgelegt. Die 4.5A/9.0A NCP51561 ® Gate-Treiber bieten kurze und abgestimmte Laufzeitverzögerungen. Zwei unabhängige und galvanisch getrennte 5 kV_RMS (UL1577-Einstufung) Gate-Treiberkanäle können in allen möglichen Konfigurationen von zwei Low-Side-, zwei High-Side-Schaltern oder einem Halbbrückentreiber mit programmierbarer Totzeit verwendet werden. Ein Freigabe-Pin schaltet beide Ausgänge gleichzeitig ab, wenn er niedrig eingestellt ist. Die NCP51561 Gate-Treiber integrieren weitere wichtige Schutzfunktionen, wie z. B. eine unabhängige Unterspannungssperre für Gate-Treiber und Freigabefunktionen.

Die NCP51561 isolierten 5-kVRMS-Zweikanal-Gate-Treiber von onsemi sind in einem SOIC-16-WB-Gehäuse mit einem großen Sperrschichttemperaturbereich von -40 °C bis +150 °C verfügbar.

Merkmale

Spitzenquellstrombelastbarkeit von 4,5 A, Spitzensenkenstrombelastbarkeit von 9 A
Flexible Dual-Low-Side-, Dual-High-Side- oder Halbbrücken-Gate-Treiber
Unabhängiger UVLO-Schutz für beide Ausgangstreiber
Ausgangsversorgungsspannung von 6,5 V bis 30 V mit 5 V und 8 V für MOSFET-, 13 V und 17 V UVLO-Schwellenwerte für SiC.
Ausbreitungsverzögerung von 36 ns (typisch) mit
- Verzögerungsanpassung pro Kanal: 5 ns
- Maximale Pulsweitenverzerrung: 5 ns
Vom Benutzer programmierbare Eingangs-Logikschaltung
- Einzel- oder Dual-Eingangsmodi über ANB
- ENABLE- oder DISABLE-Modus

Immunität gegen Gleichtakttransienten (CMTI) von mehr als 200 V/ns
Benutzerprogrammierbare Totzeit
Isolierung und Sicherheit
- 5 kV_{RMS-Isolierung} für 1 Minute (gemäß UL1577 Anforderungen) und 1.500-V-Spitzendifferenzspannung zwischen den Ausgangskanälen
- 8000VPK Verstärkte Isolationsspannung (gemäß VDE0884-11 Anforderungen)

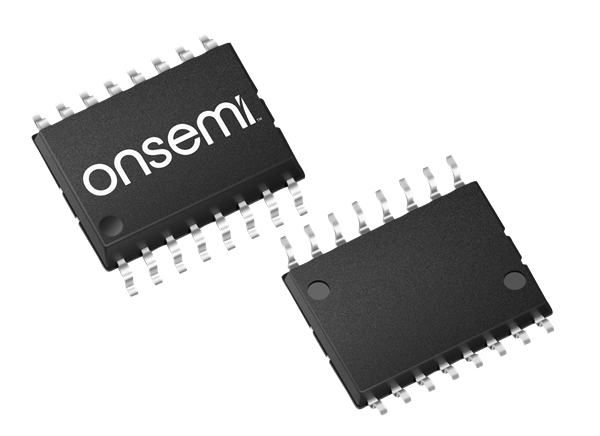

SOIC-16-WB-Gehäuse
Bleifrei
