Panasonic KNCWA15C545Z Drahtlos-Ladespule

Panasonic KNCWA15C545Z Drahtlos-Ladespule und Testplatine

Die Panasonic KNCWA15C545Z Drahtlos-Ladespule und Testplatine für schnelle kabellose Lade-Anwendungen ermöglicht es, Vergießungs- und korrosionsbeständige Systeme zu konstruieren und somit die Sicherheit und Produktlebensdauer zu erhöhen. Mit einem Wirkungsgrad von 70% ermöglicht die KNCWA15C545Z schnelles Laden und kann mit Panasonics AN32258A-PR Drahtlosem Lade-Steuerungs- LSI IC gekoppelt werden, um das Design zu vereinfachen. Das schlanke Profil des Moduls eignet es auch für ästhetisch ansprechende Designs mit begrenztem Platz. Ein Test-Kit, mit der Teile-Nr. AN32258A-EVB-0, das aus dem Panasonic AN32258-PR Kabellosen Lade-LSI und dem KNCWA15C545Z Ferritspulen-Modul für einfache Entwicklung besteht, ist verfügbar.

Merkmale
  • Erleichtert drahtloses Laden ohne Kontakt
  • 70% Wirkungsgrad bei Koppelung mit Panasonic AN32258-PR
  • 15μH Induktivität
  • 1,0A max. Stromkapazität
  • 0,6mm max. Höhe (41 x 54 x 0,6mm)
  • Erhältliches AN32258A-EVB-0 Test-Kit
  • RoHS-konform
Vorteile
  • Vergießungs- und korrosionsbeständig
  • Unterstützt schnelle Laderate
  • Leichtes Systemdesign
  • Schlanke Größe für nahtlose Integration
Branchen
  • Mobil-Elektronik
  • Verbraucherelektronik
  • Medizinischer Bereich
Anwendungsbereiche
  • Aufladen von Telefon/Tablet
  • Digitalkameras, Laden von tragbaren Geräten
  • Desktop Ladestation

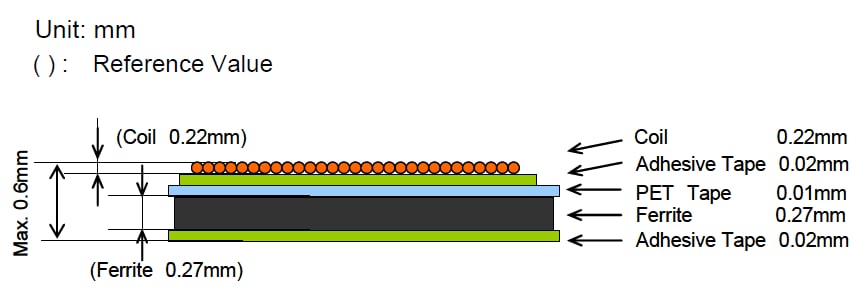

Struktur
Struktur

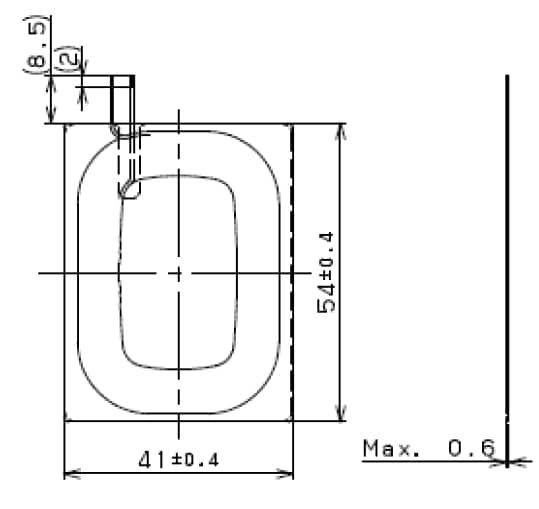

Abmessungen
Abmessungen
