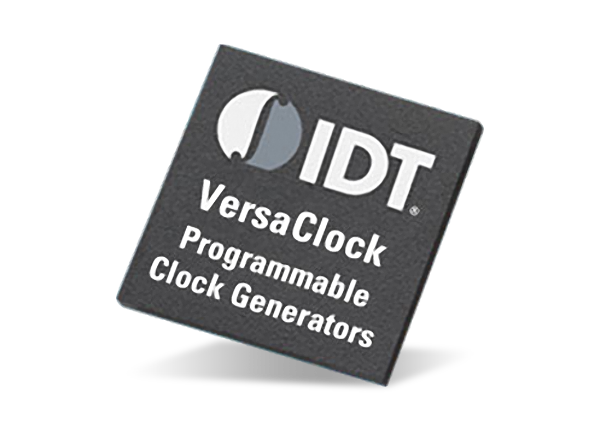

Renesas Electronics VersaClock 3S Programmierbare Taktgeber

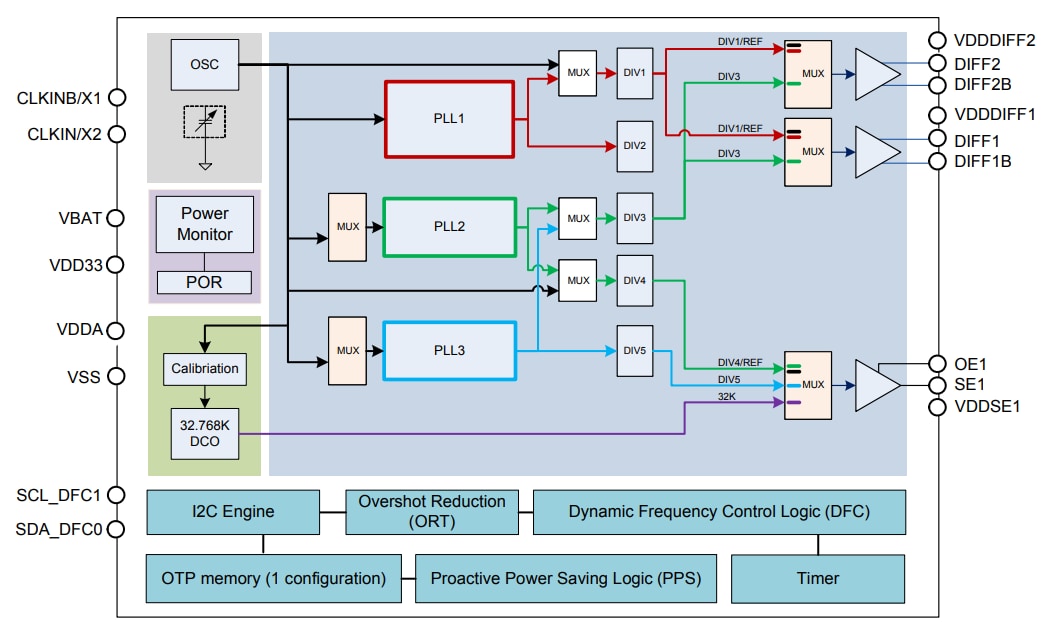

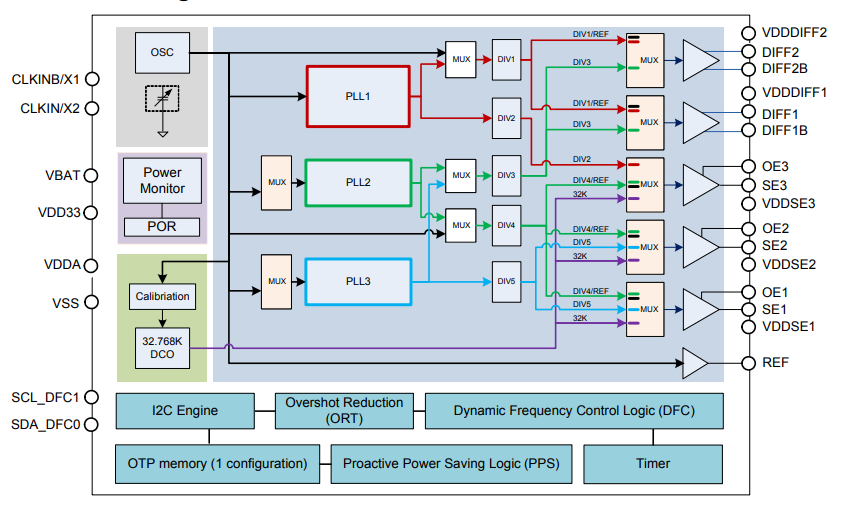

IDT VersaClock 3S programmierbare Taktgeber sind für stromsparende, leistungsstarke Verbraucher-PCI-Express-Applikationen ausgelegt. Die Generatoren verfügen über ein Architektur-Design mit drei Phasenregelkreisen, die jeweils einzeln programmierbar sind. Dies ermöglicht bis zu drei (5P35021) oder sechs (5P35023) einzigartige Frequenzausgänge. Die Taktgeber verfügen über Proactive Power Saving (PPS), Performance-Power Balancing (PPB), Overshot Reduction Technology (ORT) und DCO mit extrem geringem Stromverbrauch.

Merkmale

Zwei differentielle Ausgänge mit SMA-Steckverbinder
Ein LVCMOS-Ausgang mit SMA-Steckverbinder
Die USB-Schnittstelle wird zur Konfiguration mit dem PC-System verbunden
Wenn das Board mit einem PC mit IDT Timing Commander Software über USB verbunden ist, kann das Gerät zur Generierung von Frequenzen mit erstklassiger Leistung konfiguriert und programmiert werden
Konfigurierbare OE-Pin-Funktion als OE-, PD#-, PPS- oder DFC-Steuerfunktion
Konfigurierbare PLL-Bandbreite/minimiert Jitter-Peaking

PPS: Proactive Power Saving spart Strom während des Abschaltmodus des Endgeräts
PPB: Performance-Power-Balancing-Funktion ermöglicht niedrigen Energieverbrauch basierend auf der geforderten Leistung
Spreizung-Spektrum-Takt-Unterstützung, um System-EMI zu vermindern
Speichern der Benutzerkonfiguration im OTP-Speicher
^I²C-Schnittstelle
DFC (Dynamic Frequency Control): Die dynamische Frequenzsteuerung ermöglicht dem Benutzer ein stufenloses dynamisches Schalten zwischen und bis zu 4 Differenzfrequenzen.
