Renesas / Dialog GaN 240 W EPR Lösungen
Renesas/Dialog 240-W-GaN-EPR-Lösungen bietet eine AC/DC-Lösung mit hoher Leistungsdichte, die eine Ausgangsleistung von bis zu 500 W über einen großen Vin und Vout-Bereich unterstützt. Diese Bauteile sind kombinierte PFC + HWLLC-Controller für Designs mit einer Leistungsdichte von 3 W/cc. Die GaN 240 W EPR-Lösungen zeichnen sich durch einen Spitzenwirkungsgrad von 96,5 % und eine intelligente digitale 2-Stage Steuerung aus, optimiert für hervorragenden Wirkungsgrad, EMI und hörbares Rauschen. Diese Bauteile bieten mit < 41="" mw,="" eine="" äußerst="" energieeffiziente="" lösung,="" wenn="" keine="" last="" angeschlossen="" ist,="" und="" erfüllen="" so="" die="" globalen="" vorschriften="" für="" energieeffizienz.="" die="" gan="" 240="" w="" epr-lösungen="" unterstützen="" high-power-usb="" pd="" 3,2="" 240="" w="" und="" arbeiten="" nahtlos="" mit="" dem="" renesas="" pd="" quellen-controller="" in="" der="" ebc10293winning-combo. typische="" applikationen="" sind="" usb-pd-adapter,="" schnellladeadapter,="" led-treiber,="" wandsteckdosen,="" tv-stromversorgung,="" elektrowerkzeuge,="" rasenmäher,="" audio-/smart-lautsprecher,="" industrielle="" stromversorgung="" und="" fabrikautomatisierung.="">
Merkmale
- Interleaved PFC + HWLLC- Kombinationsregler für 3 W/cm³ Leistungsdichtendesigns
- Die maximale Wirkungsgrad von 96,5 % senkt die Betriebstemperatur
- Die intelligente digitale 2-Stufen Steuerung optimiert für hervorragende Wirkungsgrad, EMI und hörbare Geräusche.
- Äußerst Energieeffizient < 41="" mw="" ohne="" last,="" erfüllt="" die="" globalen="">
- Hilft Haushaltsgeräten dabei, eine höhere Bewertung des Energielabels zu erhalten
- Niedrige BOM-Kosten reduzieren Fehler bei der Montage des Endprodukts und erhöhen die Zuverlässigkeit, was auch das Management der Lieferkette vereinfacht
- Unterstützt die leistungsstarken USB PD 3,2 240 W, die nahtlos mit den Renesas PD-Quellenregler in einer EBC10293 Gewinnkombination zusammenarbeiten
Applikationen
- USB-PD-ADAPTER
- Schnellladeadapter
- LED-Treiber
- Steckdose
- TV-Leistung
- Elektrowerkzeuge, Rasenmäher
- Elektrofahrräder (E-Bikes), 2-/3-Räder
- Medizinische AC/DC-Leistung
- Hilfskraft für Server, Telekommunikation
- Audio/Smart-Lautsprecher
- Industrielle Elektrowerkzeuge
- Fabrikautomatisierung
- Geräte und Haushaltsgeräte
- Kaffeemaschinen
- Drucker
- POS-Drucker
- PoE-Stromversorgung
- Netzwerkgeräte, Gateways
- Single-Board-Computer
- DIN-Schienen-Stromversorgung
- Merchant-Stromversorgung
- Motorsteuerung
- Regler für speicherprogrammierbare Steuerung (SPS)

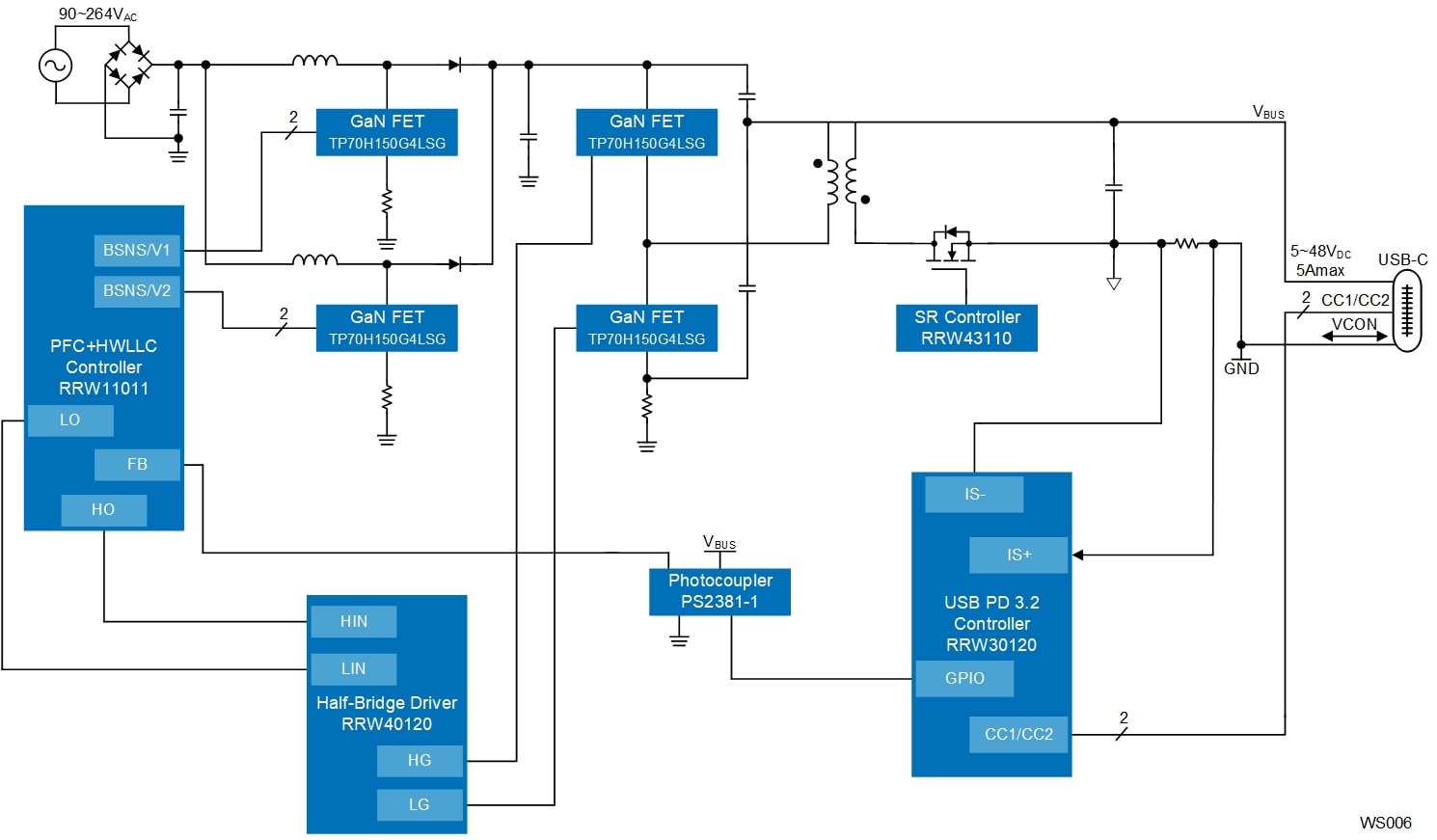

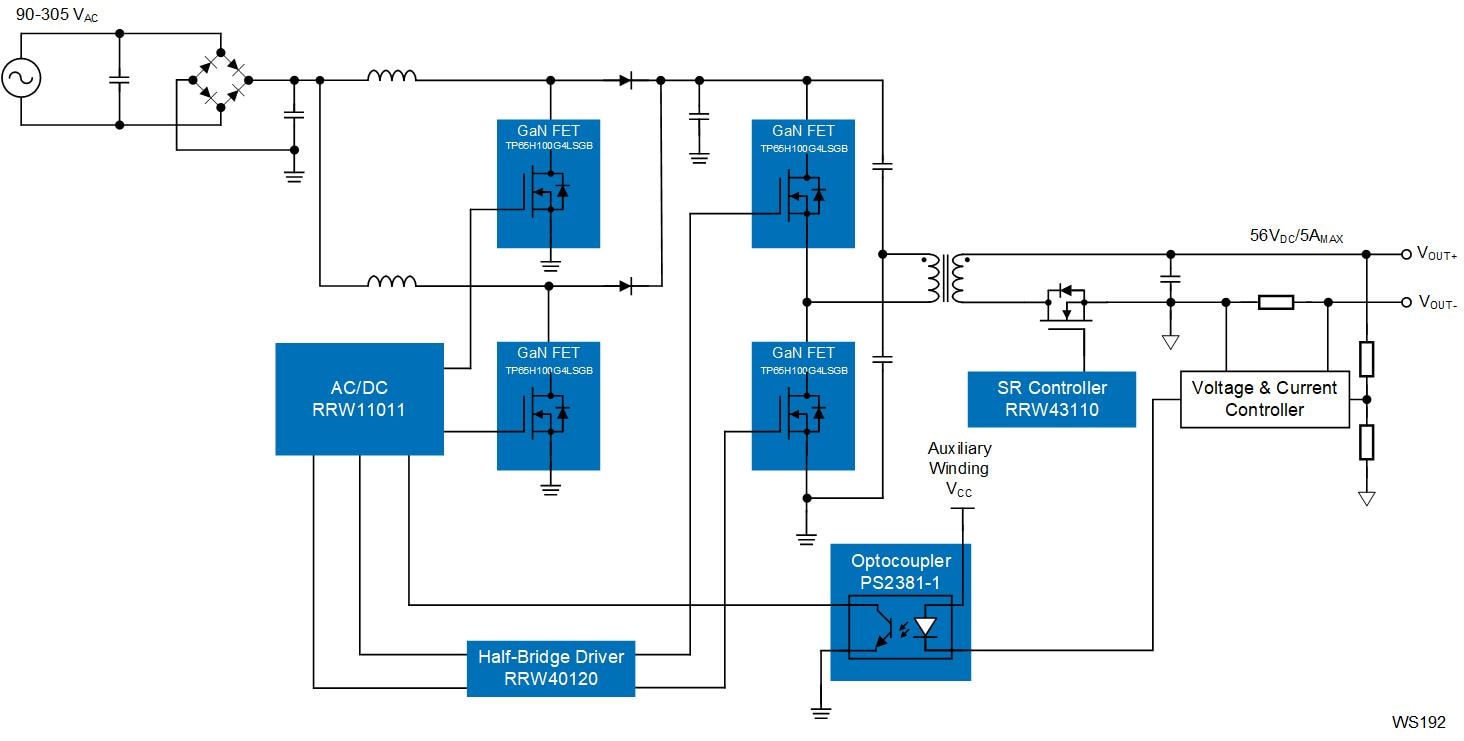

Typical Application Circuit Diagram
