Renesas Electronics ISL28x33A Präzisions-CMOS-Operationsverstärker
Renesas Electronics ISL28x33A Präzisions-CMOS-Operationsverstärker (Op Amps) umfassen die Chopper-stabilisierten Bauteile ISL28133A (einfach), ISL28233A (doppelt) und ISL28433A (vierfach) mit Mikroleistung. Diese Operationsverstärker sind für Präzision und Wirkungsgrad in kompakten Räumen ausgelegt. Mit einem Ruhestrom von 22 µA und Rail-to-Rail-Eingang/Ausgang bieten diese Bauteile von Renesas ein außergewöhnliches Betriebsverhalten über einen breiten Versorgungsspannungsbereich von 1,8 V bis 5,5 V. Die extrem niedrige Eingangs-Offset-Spannung (maximal 10 µV) und das minimale Rauschen machen diese Bauteile ideal für hochgenaue Applikationen, einschließlich medizinische Instrumente, Temperatursensoren und elektronische Waagen.
Aufgrund des niedrigen Versorgungsstroms von 22 µA und einem großen Eingangsbereich ist das ISL28x33A Bauteile ein ausgezeichneter hochpräziser Operationsverstärker für ein große Auswahl von Applikationen, wenn ein geringer Stromverbrauch von höchster Wichtigkeit ist. Alle Bauteile arbeiten in einem Temperaturbereich von -40 °C bis +125 °C und sind in einer Vielzahl von Gehäusen erhältlich.
Merkmale
- Betriebsspannungsbereich von 1,8 V bis 5,5 V
- Rail-to-Rail-Eingang und -Ausgang
- Geringe Eingangs-Offset-Spannung von ±10 µV (maximal)
- Niedrige Offset-Drift von ±0,075 μV/°C (maximal).
- 1,1 μVPP Rauschen von 0,01 Hz bis 10Hz
- Niedriger Versorgungsstrom von 22μA
- Gain-Bandbreite von 340 kHz
- Einheitliche Verstärkung
- -40 °C bis +125 °C Temperaturbereich
- Gehäuseoptionen
- 5-Pin-SC70
- 5-Pin-SOT23
- 8-Pin-DFN
- 8-Pin-SOIC und -MSOP
- 14-Pin-SOIC und -TSSOP
Applikationen
- Niederohmige Stromsensoren
- Temperaturmessung
- Präzisions-/Dehnungsmesssensoren
- Verstärker mit hoher Gain
- Rauchmelder
- Haushaltsgeräte
- Medizinisches Geräte
- Motorsteuerung
Technische Daten
- 6,0 V maximaler Versorgungsspannungsbereich von 1,8 V bis 5,5 V
- Maximaler Eingangsstrom: 20 mAA
- Dauerhafter Kurzschlussausgang
- DC-Parameter
- Maximaler Eingangs-Offset-Spannungsbereich von ±10 μV bis ±17 μV
- Maximaler Temperaturkoeffizient der Eingangs-Offset-Spannung von 0,075 μV/°C
- Maximaler Eingangsruhestrom von ±600 pA
- Maximaler Eingangs-Offsetstrom von ±400 pA
- Gleichtaktunterdrückungsverhältnis von 127 dB (typisch)
- Betriebsspannungsdurchgriff von 124 dB (typisch)
- Leerlaufverstärkung von 143 dB (typisch)
- Maximaler Ausgangsspannungshub der Rails von 70 mV
- Maximale Stromquelle bei Kurzschluss von 30 mA
- -14 mA typischer niederer Kurzschlussstrom
- 35 μA Maximaler Versorgungsstrom pro Verstärker
- AC-Parameter
- Eingangsrauschspannung von 0,9 μVpp bis 1,1 μVpp (typisch)
- Spannungsrauschdichte von 43,5 nV/√Hz (typisch)
- Stromrauschdichte von 76 fA/√Hz (typisch)
- Gain-Bandbreitenprodukt von 340 kHz (typisch)
- Einschwingzeit
- Positive Anstiegsrate von 0,2 V/µs (typisch)
- Negative Anstiegsrate von 0,2 V/µs (typisch)
- 22,5 µs Einschwingzeit bis 0,1 % VO (typisch)
- Umgebungstemperaturbereich: -40 °C bis +125 °C
- Maximale Sperrschichttemperatur: +150 °C
- Elektronische Entladungswerte
- ISL28133A
- ±2 kV Human-Body Model (HBM) gemäß ANSI/ESDA/JEDEC JS-001
- ±2 kV Charged-Device Model (CDM) gemäß JEDEC-Spezifikation JS-002
- ±100 mA Latch-Up-Prüfung gemäß JESD78, TA = +125 °C
- ISL28233A und ISL28433A
- ±6 kV HBM (Human-Body Model) gemäß ANSI/ESDA/JEDEC JS-001
- ±1,5 kV Charged-Device Model (CDM) gemäß JEDEC-Spezifikation JS-002
- ±100 mA Latch-Up-Prüfung gemäß JESD78, TA = +125 °C
- ISL28133A

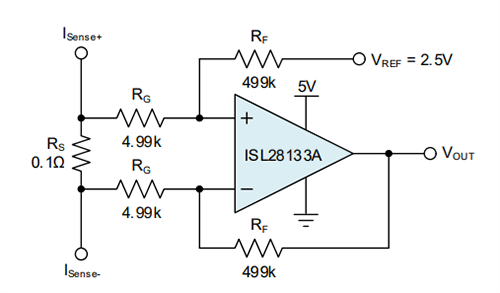

Typische Applikation
Funktionales Blockdiagramm
