Renesas Electronics RX26T 32-Bit-Mikrocontroller

Renesas Electronics RX26T 32-Bit-Mikrocontroller sind 5V-compatible-Bauteile, die über eine Doppelmotorregelung mit feldorientierter Steuerung (FOC) und Blindleistungskompensation (PFC) auf einem einzigen Chip verfügen. Der RX26T RXv3-Core ist ein RX-CPU-Core-Prozessor der 3. Generation mit einer Betriebsfrequenz von 120 MHz, einem Flash-Speicher, der zu 120 MHz-Lesevorgängen fähig ist und einer trigonometrischen Funktionseinheit (TFUv2), die eine hohe Rechenleistung liefert.

Renesas RX26T Mikrocontroller unterstützen 120 MHz-PWM-Timer-Funktionen (Dreiphasen-Komplementär x 2-Kanal + Einphasen-Komplementär x 2-Kanal), und die Analogfunktion wird von einem 12-Bit-Analogwandler x 3 Einheiten (2 Einheiten mit einer gleichzeitigen 3-Kanal-Abtast- und Halteschaltung) angeboten.

Das RX26T-Sortiment umfasst:
• einen HOCO mit garantierter Schwingungsgenauigkeit von ±1,0 % (-20°C ≤ T_a)
• Daten-Flash-Speicher
• einen einendigen PGA
• einen Komparator
• Weitere Komponenten in einem kompakten QFN-Gehäuse, das einer Reduzierung der Anzahl von Komponenten und Platzeinsparungen dient

Darüber hinaus enthält das Bauelement CAN-FD für die Hochgeschwindigkeitskommunikation zwischen Bauteilen und I³C Basic für die Hochgeschwindigkeitskommunikation mit Sensoren, die schnellere Datenübertragungen ermöglichen. Der Flash-Speicher verfügt über eine Dual-Bank-Konfiguration und die BGO/SWAP-Funktion, sodass sich die Firmware ohne Systemunterbrechung überschreiben lässt. Trusted Secure IP-Lite mit seiner integrierten wesentlichen Verwaltungsfunktion und kryptografischen Engine reduziert das Risiko von Informationslecks im System.

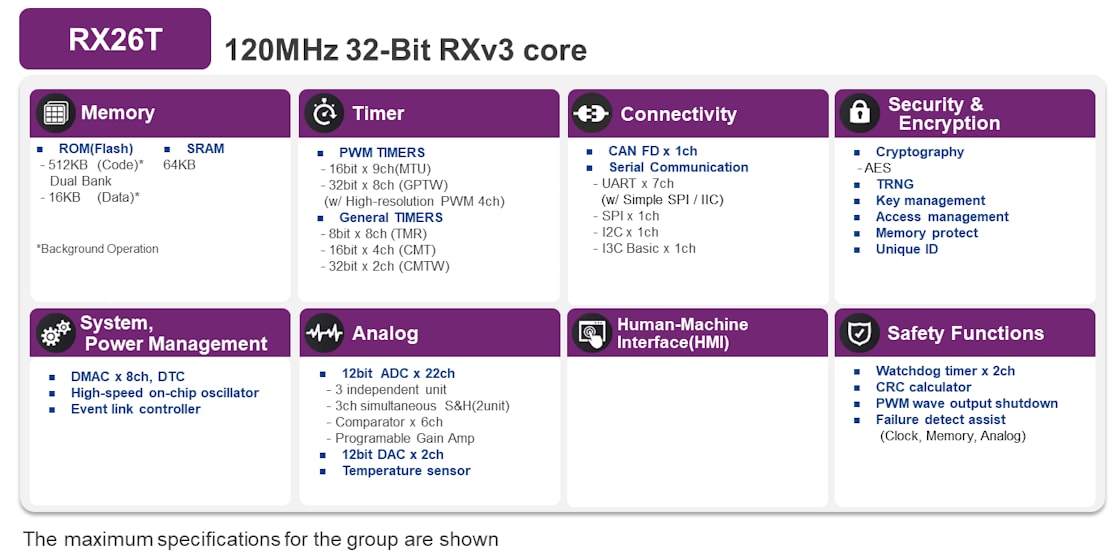

Merkmale

120 MHz CPU mit RXv3-Kern (721 CoreMark)
Einzel-Präzisions-FPU, Batch-Registerspeicherfunktion für schnellere Unterbrechungsreaktion, trigonometrischer Funktionsbeschleuniger (TFUv2)
Betriebstemperaturbereich von -40 °C bis +105 °C
Bis zu 512 KB Flash-Speicher (120 MHz Lesezugriff, Dual-Bank-Funktion), bis zu 64 KB SRAM
16 KB Daten-Flash, der Daten wie ein EEPROM speichern kann
12-Bit-Analog-Digital-Wandler x 3-units, 12-Bit-Digital-Analog-Wandler x 2 Kanäle
Komparator x 6 Kanäle, unsymmetrischer PGA x 6 Kanäle

120 MHz PWM
- 3-phasige komplementäre x 2 Kanäle, 5-phase komplementär x 1-Kanal, einphasig komplementär x 8 Kanäle
- Hochauflösende PWM x 4 Kanäle mit Anpassung des Zeitverhaltens bis auf 260 ps (Picosekunden)
Hochgeschwindigkeits-On-Chip Oszillator mit ±1,0 % Genauigkeit
Trusted Secure IP-Lite (AES/TRNG)
CAN-FD (ISO 11898-1: 2015 konform, max. 5 Mbps)
I³C Basic (10 Mbps max.)

Applikationen

Digitale Leistungsumwandlung mit Totem-Pole-verschachteltem PFC
- AC/DC-Netzteil mit Totem-Pole-verschachtelter PFC für hohen Wirkungsgrad und geringe Restwelligkeit
- Der hochgradig effiziente LLC-Resonanz-DC/DC-Wandler unterstützt einen weiten Bereich an Ausgangsspannungen
- Hochleistungs-MCU mit dedizierten Peripheriegeräten für Leistungssteuerung und Schutz zur Realisierung von High-End-Algorithmen
- Komplettlösung mit Treibern und Kopplern
