ROHM Semiconductor BD45 und BD46 Automotive-Spannungsdetektor-ICs

Die BD45 und BD46 Automotive-Spannungsdetektor-ICs von ROHM Semiconductor sind hochpräzise, AEC-Q100-qualifizierte Spannungserkennungsbauteile mit geringem Stromverbrauch. Die Zähler-Timer-Verzögerungs -Schaltung ist sowohl in die BD45- als auch BD46-ICs integriert, daher ist kein externer Kondensator für die Verzögerungszeit-Einstellung erforderlich. Die BD45 Spannungsdetektor-ICs bieten einen N-Kanal-Open-Drain-Ausgang. Die BD46 Spannungserkennungs-ICs von ROHM Semiconductor bieten einen CMOS-Ausgang. Beide Bauteile sind für spezifische Erkennungsspannungen von 2,3 V bis 4,8 V mit einem 0,1 V-Inkrement ausgelegt.

Merkmale

Gemäß AEC-Q100 Klasse 1 qualifiziert
Integrierter Zähler-Timer
Kein Kondensator zur Einstellung der Verzögerungszeit erforderlich

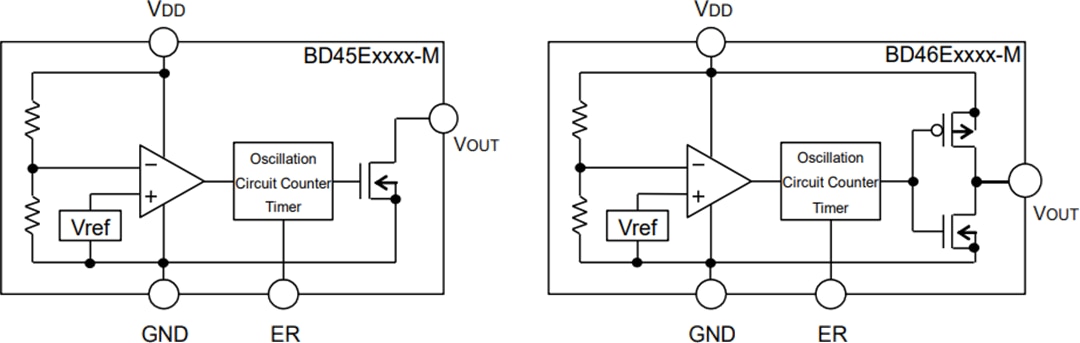

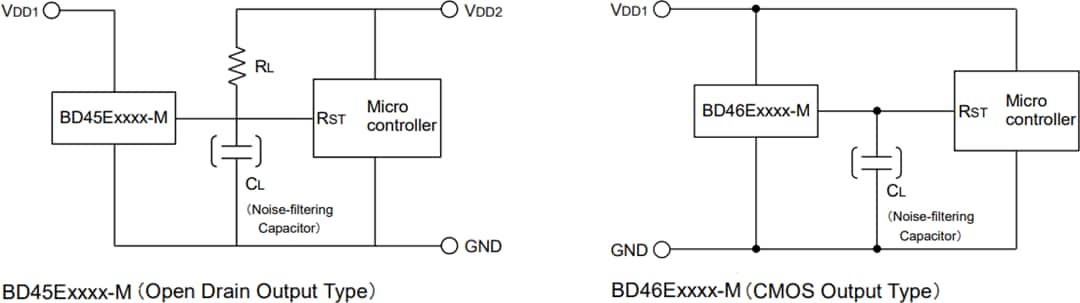

Zwei Arten von Ausgängen
- BD45Exxxx-2M: n-Kanal-Open-Drain
- BD46Exxxx-2M: CMOS-Ausgang

Feste Verzögerungszeitoptionen: 50 ms, 100 ms und 200 ms
Extrem niedriger Stromverbrauch von 0,85 µA (typisch)
Erkennungsspannungsbereich von 2,3 V bis 4,8 V in Stufen von 0,1 V
Erkennungsspannungsgenauigkeit: ±1,0 %
Betriebstemperaturbereich: -40 °C bis +105 °C

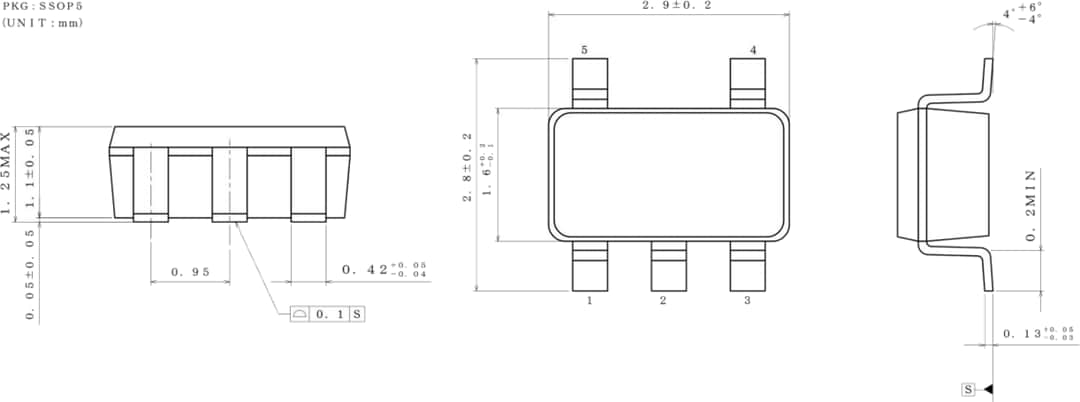

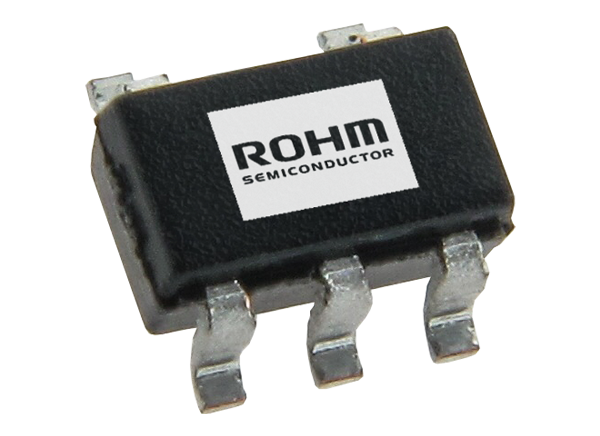

SSOP5-Gehäuse von 2,90 mm x 2,80 mm x 1,25 mm
