Die ROHM BD7682FJ-LB-EVK-402 Testplatine evaluiert den BD7682FJ-LB geräuscharmen quasi-resonanten DC-DC-Wandlersteuerungs-IC. Dieser IC ist ideal für AC-DC-Wandler in Anwendungen wie Industrieanlagen, AC-Adapter und Haushaltsgeräten. Die Platine hat einen Dreiphasen-Wechselstrom-Eingang, Eingangsfilter, einen DC-Eingang und 24W-(24V/1A)-Ausgang. Auf der Platine befinden sich ein ROHM BD7682FJ Wandlersteuerungs-IC und ein ROHM N-Kanal-SiC-Leistungs-MOSFET.

Merkmale
Anwendungsbereiche
  • Industrie-Ausstattung
  • AC-Adapter
  • Haushaltsgeräte


Platinendiagramme (Ansicht von oben)ROHM Semiconductor BD7682FJ-LB-EVK-402 Testplatinen-Diagramm (Ansicht von oben)

(Ansicht von unten)

ROHM Semiconductor BD7682FJ-LB-EVK-402 Testplatinen-Diagramm (Ansicht von unten)
ROHM Semiconductor BD7682FJ-LB-EVK-402 Testplatine - ausgewählte Teile auf der Platine

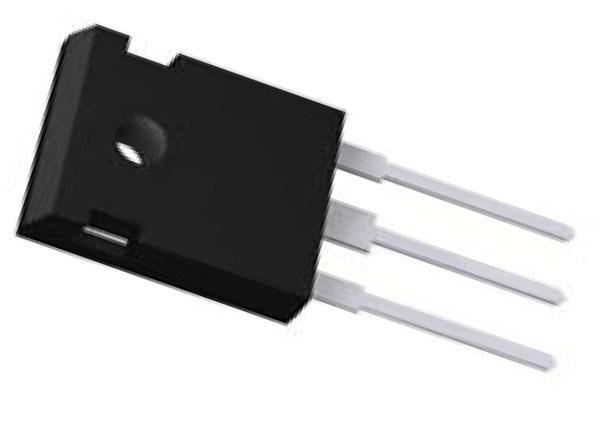

Die ROHM N-Kanal-SiC-Leistungs-MOSFETsROHM N-Kanal-SiC-Leistungs-MOSFETs haben keinen Schwanzstrom während des Schaltens, was zu schnellerem Betrieb und verringerten Schaltverlusten führt. Darüber hinaus sorgt der niedrige On-Widerstand und die kompakte Chipgröße für geringe Kapazität und Gateladung. SiC weist eine minimale On-Widerstandserhöhung auf und bietet eine größere Gehäuseminiaturisierung und Energieeinsparung als Standard-Silizium-Vorrichtungen, in denen sich der On-Widerstand mit steigender Temperatur mehr als verdoppeln kann.

Der ROHM BD7682FJ Wandlersteuerungs-ICROHM BD7682FJ Wandlersteuerungs-IC ist ein quasi-resonanter Steuertyp-DC-DC-Wandler, der optimale Leistung für alle Produkte bietet, die über einen elektrischen Anschluss verfügen. Der quasi-resonante Betrieb ermöglicht ein weiches Schalten und hilft die EMI niedrig zu halten. Entworfen, um ein hohes Maß an Flexibilität zu erreichen durch Schalt-MOSFETs und Stromerkennungswiderstände als externe Geräte.
