ROHM Semiconductor Lösungen mit niedrigem Ruhestrom
Lösungen mit niedrigem Ruhestrom von ROHM erhöhen die Nachfrage nach kleineren Komponenten, die eine größere Design-Flexibilität liefern können, zusammen mit dem notwendigen Platz, um neue Funktionen zu integrieren. Diese Regler bewirken einen geringeren Stromverbrauch und verlängern damit die Batterielaufzeit. Die Regler für niedrigen Ruhestrom bieten eine maximale Nennspannung von 50 V, Ausgangsstrom von 200 mA bis 500 mA, und einen Ruhestrom, der so niedrig sein kann wie 6μA;. Diese Schwachstrom-Produkte eignen sich ideal für kompakte batteriebetriebene Bauteile in Applikationen wie Smartphones, IoT, Wearables und tragbarer Ausrüstung.
Die Regler für niedrigen Ruhestrom umfassen verschiedene Produktarten wie Schaltspannungsregler, LDO-Spannungsregler, übergeordnete Schaltkreise, Leistungsmanagement-ICs (PMICs) und Temperatursensoren zur Boardmontage. Die meisten dieser Regler sind für den Automotive-Bereich eingestuft und werden auf geschnittenem Gurt, MouseReel oder in Gurtverpackung angeboten.
Merkmale
- Geringe Stromaufnahme
- Durch Nutzung der hauseigenen Nano-Energie-Technologie wird ein Stromverbrauch von 180 nA erreicht
- Der eingebaute Ausgangsstrom-Regelkreis verhindert Schäden an der IC durch Ausgangskurzschluss
- Der eingebaute thermische Abschaltstromkreis verhindert Wärmeschäden an der IC durch Überlastung
- Ruhestrom so niedrig wie 6 μA
Applikationen
- IoT
- Tragbare Ausrüstung
- Wearables
- Smartphones
Dazugehörige Produkte
ROHM Semiconductor BD1020HFV Temperatursensor-IC
Ein hochpräziser Temperatursensor mit Analogausgang und niedrigem Ruhestrom von 4 µA.
ROHM Semiconductor Automotive-LDO-Regler und Spannungstracker
AEC-Q100-qualifiziert und in einer Gurtverpackung erhältlich.
ROHM Semiconductor Abwärtswandler mit extrem niedrigem IQ
Weist einen Ruhestrom von 180 nA auf und unterstützt einen Ausgangsstrom von bis zu 500 mA.
ROHM Semiconductor BD9901x DC/DC Converters
Ultra-low quiescent current step-down DC/DC converters deliver 3.3V and 5V voltage output.
Regler vom Typ BD7xxL2-C und BD7xxL5-C
Die Regler BD7xxL2-C und BD7xxL5-C bieten eine Nennspannung von 50 V und Ausgangsstrom im Bereich von 200 mA bis 500 mA. Diese Regler weisen einen Ruhestrom von so wenig wie 6 µA auf und eignen sich deshalb am besten für Systeme, die direkt an Batterien angeschlossen sind.
Applikations-Schaltung

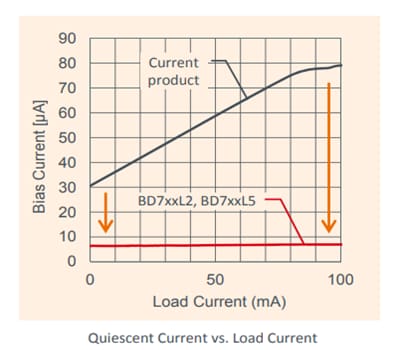

Ruhestrom vs Laststrom
Linearregler vom Typ LDO für 50 V Systemdiagramm
Regler BD42xx
Die Regler vom Typ BD4269FJ-C, BD4269EFJ-C, und BD42754FP2-C bieten eine Nennspannung von 45 V und einen Ausgangsstrom von 200 mA bis 500 mA. Dies sind Netzteil-ICs, die einen Reset-Schaltkreis zur Überwachung der Versorgungsspannung auf einem einzigen Chip integrieren.
Applikations-Schaltung
Zeitdiagramm
Linearregler vom Typ LDO für 45 V Systemdiagramm
Nano-Energy™-Technologie
Die Nano-Energy™-Technologie hilft bei der Bereitstellung von niedrigem Stromverbrauch von nur 180 nA, was eine Erhöhung der Akku-Betriebszeit auf das 1,4-fache herkömmlicher Produkte steigern kann. Dies trägt zu einer längeren Lebensdauer der Batterie in elektronischen Bauteilen bei, die mit Knopf-Batterien betrieben werden. Der extrem geringe Stromverbrauch der Abwärts-Netzteil-IC BD70522GUL erfüllt die steigende Nachfrage im IoT-Markt nach Unterstützung von 10-jähriger Batterielaufzeit mit einer einzigen Knopf-Batterie.
BD70522GUL Spezifikationen
Ein PMIC, der die ultra-geringe Stromaufnahme-Technologie Nano-Energy™ integriert

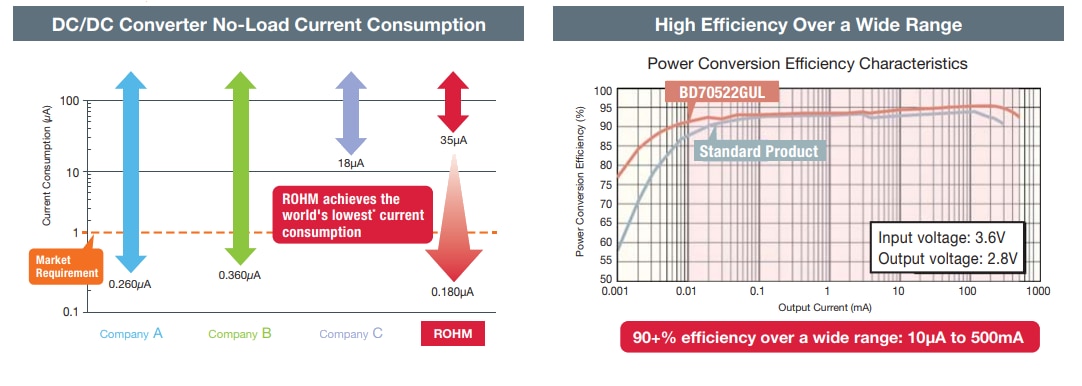

Wirkungsgrad vs. Strom
Videos
Weitere Ressourcen
| Teilnummer | Datenblatt | Beschreibung | Ausgangsspannung | Ausgangsstrom | Ruhestrom | Art der Ausgabe | Dropout-Spannung - Max. | PSRR/Restwelligkeitsunterdrückung - Typ. | Ib - Eingangsruhestrom | Pd - Verlustleistung |
|---|---|---|---|---|---|---|---|---|---|---|
| BD4271HFP-CTR |  |
LDO Spannungs-Regulator 5.5-45V HRP7 12A LDO Regulator | 5 V | 550 mA | 75 uA | Fixed | 500 mV | 60 dB | ||
| BD42530FPJ-CE2 | |
Spezialisiertes Energiemanagement - PMIC PMIC 250mA Output LDO Voltage Tracker, 3V~42V, 40A, 10mV Accuracy | 250 mA | |||||||
| BD99011EFV-ME2 | |
Schaltspannungsregler 2A Low Iq Synch Buck DC/DC Conv | 5 V | 2 A | 22 uA | |||||
| BD42540FJ-CE2 | |
Überwachungsschaltungen 3-42V SOP-J8 12A LDO Regulator | 40 uA | |||||||
| BD99010EFV-ME2 | |
Schaltspannungsregler 3.3Voutput 2A Low Iq DC/DC Buck Converter | 3.3 V | 2 A | 22 uA | |||||
| BD450M2WEFJ-CE2 | |
LDO Spannungs-Regulator 200mA 3.3V or 5.0V out LDO Reg | 5 V | 200 mA | 40 uA | Fixed | 350 mV | 65 dB | 30 uA | 750 mW |
| BD750L2EFJ-CE2 | |
LDO Spannungs-Regulator IC Pwr Linear Reg Single Output LDO | 5 V | 200 mA | 6 uA | Fixed | 700 mV | 60 dB | 15 uA | |
| BD433M2EFJ-CE2 | |
LDO Spannungs-Regulator 200mA 3.3V or 5.0V out LDO Reg | 3.3 V | 200 mA | 40 uA | Fixed | 450 mV | 65 dB | 30 uA | 750 mW |
| BD42530EFJ-CE2 | |
Spezialisiertes Energiemanagement - PMIC 5.6-42V HTSOP-J8 16A LDO Regulator | 250 mA | |||||||
| BD450S5WFP-CE2 | |
LDO Spannungs-Regulator Automotive 500mA 5.0V, Fixed Output LDO Regulators Includes Enable Input | 5 V | 500 mA | 38 uA | Fixed | 500 mV | 60 dB |
