ScioSense ENS220 Luftdruck- und Temperatursensor w/1kHz DR
Der ScioSense ENS220 Luftdruck- und Temperatursensor mit 1 kHz-Datenrate ist in einem kleinen LGA-Gehäuse mit digitalen I2C- und SPI-Schnittstellen untergebracht. Das ENS220-Gehäuse ermöglicht Anwendungsfälle in den Bereichen Aktivitätsverfolgung, Navigation/Lokalisierung in Innenräumen und Erkennung von Stürzen/Flüssigkeitsständen.
Der ScioSense ENS220 verfügt über einen kapazitiven Drucksensor, der in einem CMOS-ASIC integriert ist. Diese Single-Die-Lösung ermöglicht kleine Gehäuse mit hervorragender Widerstandsfähigkeit gegenüber Änderungen der Umgebungsbedingungen und erreicht durch die kapazitive Auslesung einen extrem niedrigen Stromverbrauch. Die hohe intrinsische Druckempfindlichkeit zusammen mit einem extrem rauscharmen 24-Bit-ADC-Wandler erzeugt ein beispielloses Niederdruckrauschen. Der integrierte Temperatursensor passt zur Leistungsfähigkeit dedizierter Temperaturmessgeräte. Das Bauteil garantiert einen stabilen temperaturkompensierten Druckausgang mit schneller Anschwingzeit. Die hochgenaue Druckmessung und die kurze Umwandlungszeit machen den ENS220 ideal für Höhenmessungen mit einer hohen Ausgangsdatenrate und Bandbreite.
Merkmale
- Die absolute/relative Genauigkeit bei ±0,5 hPa/±0,025 hPa (±2,5 Pa entspricht einer Höhe von ±20 cm in Luft)
- Geringer Stromverbrauch bei durchschnittlichem Versorgungsstrom von 0,1 μA im Leerlauf, 0,8 μA bei Abtastung bei 1/60Hz
- Extrem rauscharm von 0,1 PaRMS (1cm in Luft) bei einer Abtastrate von 2 Hz
- Benutzerkonfigurierbare Abtastrate bis zu 1 kHz (0,9 PaRMS)
- Temperaturgenauigkeit von 0,2 K mit 8 mK Auflösung
- Vollständig digitale Schnittstelle mit dem besten Formfaktor der Welt
- Zuverlässige Positions- und Differenzdruckmessungen mit cm-Auflösung
- Perfekt in platzbeschränkte Designs integrierbar, z. B. Handys, Wearables, Hearables
- Lange Batterielaufzeit, selbst bei hohen Abtastraten
- Minimale Peripherie-BOM-Anforderungen
Applikationen
- Mobile Wearables
- Aktivitätsverfolgung
- Lokalisierung/Navigation in Innenräumen
- Fallerkennung
- Spiele, AR/VR und Drohnen mit Höhenverfolgung
- Haushaltsgeräte/HLK mit Filterverstopfungserkennung
- Flüssigkeitsstanderkennung
- Blutdruckmessung
- Genaues Temperaturmessgerät für Gase und Oberflächen
Technische Daten
- P Betriebsbereich von 300 hPa bis 1200 hPa
- T Betriebsbereich von -40 °C bis +85 °C
- Stromversorgungsbereich von 1,62 V bis 1,98 V
Videos
Typische Applikationsschaltung

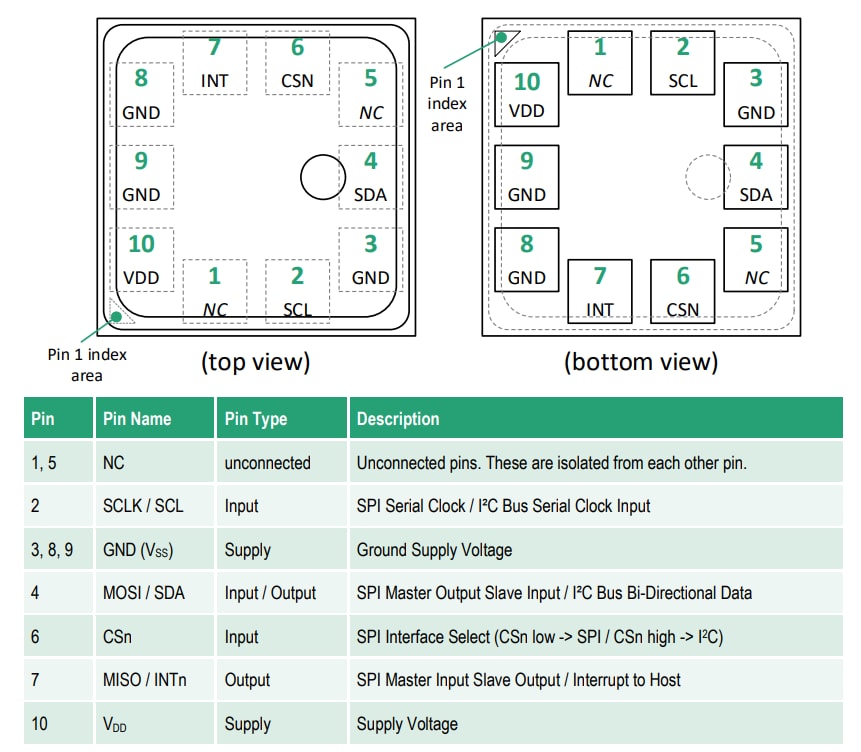

Pinbelegung
Dazugehöriges Evaluierungskit
ScioSense ENS220 Evaluation Kit
Showcases the performance of the ENS220 barometric pressure sensor.
