Seeed Studio Grove Shield für micro:bit v2.0
Das Grove Shield für micro:bit v2.0 von Seeed Studio ist ein Plug-und-Play-Grove-Erweiterungsboard für den micro:bit. Der micro:bit ist ein Mikrocontroller im Taschenformat, der speziell für Kinder und Anfänger ausgelegt ist, die das Programmieren erlernen möchten. Das Grove Shield dient als Brücke für das micro:bit- und Grove-System, das Hunderte von verschiedenen Grove-Modulen, einschließlich Sensor, Aktor, Kommunikation, Anzeige und vieles mehr, bietet. Diese Module erweitern die Fähigkeit des micro:bits mehr Projekte einfach und schnell zu erstellen.
Das Grove Shield für micro:bit v2.0 enthält vier Grove-Steckverbinder auf dem Board und vier weitere Pinbelegungen, falls Benutzer zusätzliche Grove-Steckverbinder benötigen. Darüber hinaus bietet dieses Shield Pinbelegungen, die über Touch-Funktionen zum Erstellen von Projekten, wie beispielsweise ein Obstklavier, verfügen. Der micro:bit kann über den On-Board-Mikro-USB sowie über das Grove Shield angetrieben werden. Das Grove Shield für micro:bit v2.0 ist eine erweiterte Lösung der bisherigen Version, da die Pins des Steckverbinders verborgen sind. Außerdem können die elektrischen Komponenten von der Rückseite des Boards auf die Vorderseite verschoben werden, um Schäden zu verhindern.
Merkmale
- 4 Grove-Anschlüsse zur Abdeckung von verschiedenen Schnittstellen
- Edge-Steckverbinder für Krokodilklemme und 4 mm Bananenstecker
- On-Board-USB-Anschluss für das Einschalten des micro:bit
- Eine Mikro-USB-Schnittstelle
- Eine Grove-Zero-Schnittstelle
- Grove-Schnittstelle:
- P0/P1
- P1/P15
- P2/P16
- I2C
- Logik-Schnittstelle:
- 3V3/P0/P1/P2/P8/P12/P13/GND
- Wiegt 27,5 g

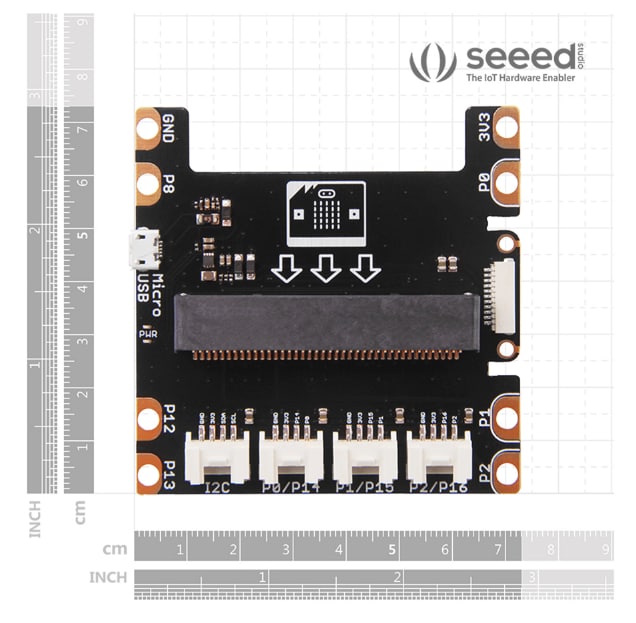

Grove Shield für micro:bit v2.0 - Abmessungen
