Renesas Electronics RX14T Motorsteuerungs-Mikrocontroller
Renesas Electronics RX14T Motorsteuerungs-Mikrocontroller bieten ein verbessertes Betriebsverhalten und einen erweiterten Funktionsumfang im Vergleich zu den MCU-Gruppen RX13T und RX23T. Bei diesen MCUs handelt es sich um Wechselrichter der Einstiegsklasse, die über einen 48 MHz RXv2 Core mit einer trigonometrischen Funktionseinheit (TFU) und umfangreiche Analog- und Timerfunktionen verfügen. Die RX14T Motorsteuerungs-MCUs umfassen eine sensorlose FOC für einen einzelnen Motor bei einer Trägerfrequenz von 20 kHz (50µs Zyklus) mit einer ungefähren CPU-Auslastung von 65 %. Diese MCUs verfügen über einen GPT-Timer, einen integrierten MTU3-Timer, eine automatische Totzeiteinfügung für Sägezahn-PWM und eine asymmetrische komplementäre PWM-Erzeugung. Die RX14T MCUs verfügen über einen PGA (Program Gain Amplifier), einen Komparator und einen DAC, wodurch die für die Überstromerkennung und den Motorantrieb erforderlichen externen Schaltungen reduziert werden. Typische Applikationen sind Motorsteuerung, Systemsteuerung, PFC-Steuerung, Haushaltsgeräte und Gebäudeautomation.
Die MCUs der Baureihe RX14T unterstützen Gehäuse mit bis zu 64 Pins und umfassen das erste 24-Pin-QFN-Gehäuse (4 mm × 4 mm) der RX-Familie sowie die ersten Modelle, die für Temperaturen bis +125 °C ausgelegt sind. Diese Mikrocontroller arbeiten mit einer Stromversorgung von 5 V, um die Störfestigkeit und den analogen Dynamikbereich zu verbessern.
Merkmale
- Fähigkeit zur Steuerung eines einzelnen Motors + α (Systemsteuerung und PFC-Steuerung)
- RX13T- und RX23T-Nachfolger, Pin-to-Pin-kompatibel
- Unterstützung von 5 V und RXv2 48 MHz mit TFUv1 (trigonometrischer Beschleuniger)
- Erhöhte GPIO (z. B. GPIO 44pin auf 48pinPKG), Systempin nur 4pin
- Unterstützt die automatische Einführung für Sägezahn-PWM und asymmetrische komplementäre PWM-Erzeugung
- GPT-Timer und traditioneller MTU3-Timer
- RX14T unterstützt außerdem die in Motorsteuerungen häufig benötigte 5 V-Stromversorgung, wodurch die Störfestigkeit und der Dynamikbereich der analogen Eingänge verbessert werden.
- Unterstützt das flexible Motorsteuerungs-Kit (MCK), wodurch Benutzer problemlos die Evaluierung mit bürstenlosen DC-Motoren (PMSM/BLDC) beginnen können.
- Wechselrichter-Timer für beide Motoren mit MTU3 und GPT, Pinbelegung mit PWM-Ausgang für zwei Motoren
- 12-Bit-ADC, 2 Einheiten, minimale Wechselrichterwandlungszeit: 0,5 µs, PGA, 3 Kanäle, CMP, 3 Kanäle mit DAC, 2 Kanäle für Referenzspannung
- Erstes RX-Produkt, das hohe Temperaturen von Ta = +125 °C unterstützt
- Zu den zusätzlichen analogen Funktionen gehören ein Gain-Verstärker (PGA), ein Komparator und ein DAC – dadurch wird der Bedarf an externen Schaltungen für die Überstromerkennung und die Motoransteuerung reduziert
- Dank des hochpräzisen HOCO (±1 %) ist kein externer Oszillator erforderlich, was zur Reduzierung der PCB-Fläche beiträgt sowie der BOM-Kosten bei
QFN-Gehäusen mit 24 32, 48 Pins, sowie PKG mit großem Rastermaß mit 32 (0,8 mm), 44 (0,8 mm), 52 (0,65 mm) und 64 (0,65 mm) Pins
Applikationen
- Motorsteuerung
- Systemsteuerung
- Haushaltsgeräte (AC [IDU], Kühlschrank, Waschmaschine [Pumpe, Lüfter und Kompressor] und Induktionskochfeld)
- PFC-Kontrolle
- Gebäudeautomation (HVAC [Lüfter] und Wasserpumpe)
- Markt für Kleinmotoren (Elektrowerkzeuge, Reinigungsgeräte und Umwälzpumpen)
Videos

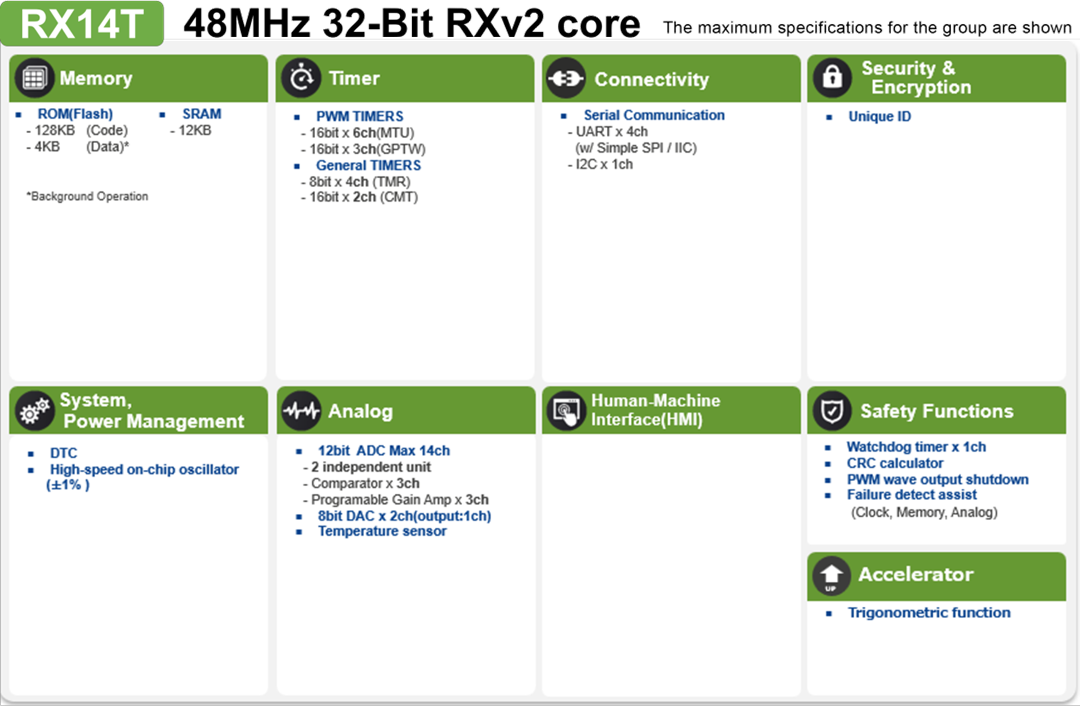

Blockdiagramm
