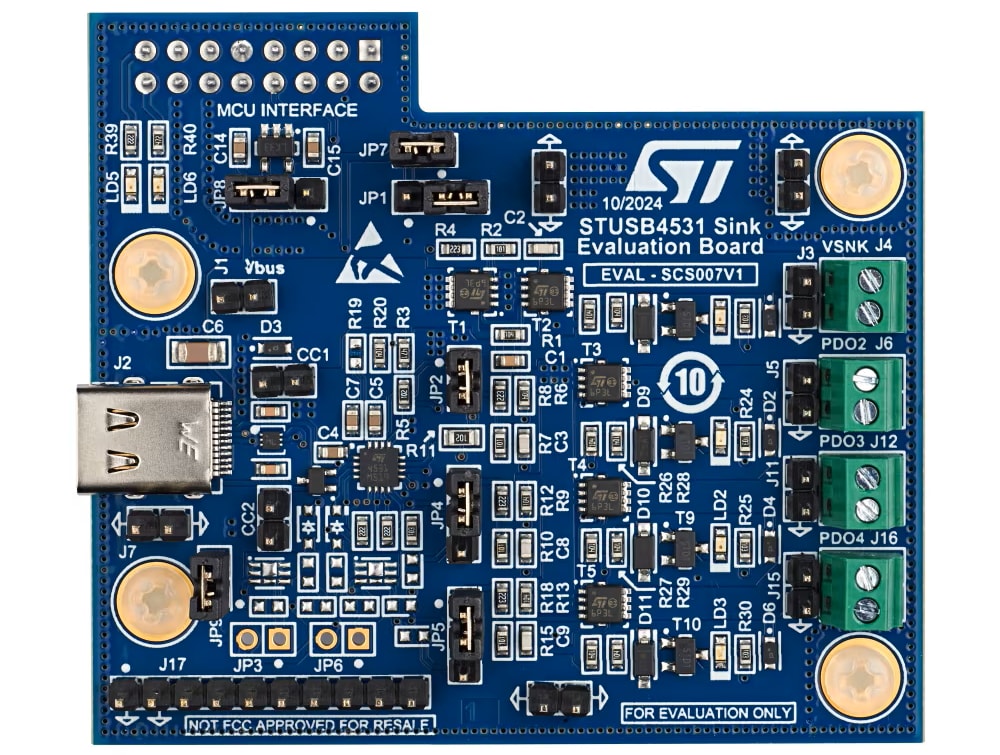

STMicroelectronics EVAL-SCS007V1 Evaluierungsboard
Das EVAL-SCS007V1 Evaluierungsboard von STMicroelectronics basiert auf STUSB4531, einer sofort einsatzbereiten USB-PD-Ableitvorrichtung. Das Bauteil verwaltet die USB-PD-Aushandlung mit einer Quelle, um einen oder mehrere Ladepfade zu ermöglichen. Mehrere LEDs melden die Stromverfügbarkeit an jedem der vier angebotenen Ausgänge.
Der STMicro STUSB4531 USB-PD-Ableitvorrichtungsanschluss ist vorkonfiguriert mit drei FIXED PDOs (5 V, 9 V, 15 V) und einem VARIABLE PDO (9 V bis 20 V), um ein große Auswahl von Applikationen (PDP = 30 W) zu unterstützen. Die PDOs können mit der zugehörigen grafischen Benutzeroberfläche (GUI) einfach angepasst werden.
Merkmale
- USB Power Delivery-Ableitvorrichtungsanschluss (bis zu 100 W)
- STUSB4531 USB-PD-Regler, zertifiziert für:
- USB Type-C® (Rev. 2.4)
- USB PD (Rev. 3,2)
- TID: 13956
- Status-LED
- Unterstützung bei leerer Batterie
- Anpassbare Einschaltprofile
- Mehrere Ausgangspfade
- USB 2.0-konform
- Niedrige BOM, kleiner Footprint
Applikationen
- USB Micro-B- und DC-Hohlstecker-Ersatz
- VBUS-betriebene, batteriebetriebene und extern betriebene Applikationen
- Set-Top-Boxen, Camcorder, Kameras, Gaming, Displays und TVS
- Internet der Dinge (IoT), Drohnen, Drucker und 3D-Drucker
- Computer-Zubehör und Datenverteiler
- Zubehör und batteriebetriebene Geräte
- LED-Beleuchtung und Industrie
- Gesundheits- und tragbare Geräte
- Beliebige Typ-C/PD-Ableitvorrichtung
Zugehöriger Regler
STMicroelectronics STUSB4531 Eigenständiger SINK USB PD-Controller
Das Bauteil handelt ohne Softwareunterstützung einen Stromversorgungsvertrag mit einer Stromquelle aus.
Referenzdesign
STMicroelectronics EVAL-SCS006V1 Referenzdesign
Ausgelegt für die schnelle Migration von einem kundenspezifischen Netzstecker oder DC-Stecker zu einem USB Type-C®-Anschluss.
Übersicht
Veröffentlichungsdatum: 2026-01-09
| Aktualisiert: 2026-01-15
