Analog Devices Inc. MAX20816 Hochstrom-PWMVID/AVSBus-Controller
MAX20816 Hochstrom-PWMVID/AVSBus-Controller von Analog Devices sind hochintegrierte, mehrphasige Zweifachausgangs-Leistungsmanagementlösungen, die entwickelt wurden, um die extremen Strom- und dynamischen Spannungsanforderungen moderner Künstlicher Intelligenz (KI), GPUs und Hochleistungs-Computing-Plattformen zu erfüllen. Die MAX20816 ICs von ADI verfügen über eine flexible Dual-Loop-Architektur, die bis zu 16 Gesamtphasen unterstützt und von 16+0 bis 8+8 zwischen zwei unabhängigen Schienen konfigurierbar ist, wodurch eine effiziente Leistungsversorgung mehrerer Hochstromkerne von einem einzigen Controller aus ermöglicht wird.
Durch den Einsatz gekoppelter Induktivitäten und intelligenter Leistungsstufen-ICs implementiert der MAX20816 hocheffiziente synchrone Abwärtsregler mit schnellem Einschwingverhalten, während die PWM-Parallelschaltung eine Skalierung von bis zu 32 oder 48 Phasen für Applikationen ermöglicht, die Ströme von 2.500 A erfordern. Der Controller unterstützt eine digitale Hochgeschwindigkeits-Spannungsregelung über die PWMVID- und AVSBus-Schnittstellen und eignet sich daher gut für schnelle dynamische Spannungsübergänge in NVIDIA GPUs, KI-Kernen, XPUs und Netzwerk-ASICs.
Erweiterte Telemetrie- und Leistungsmanagementsfunktionen sind über PmBus zugänglich und ermöglichen die Echtzeitüberwachung von Spannungen, Strömen, Eingangsleistung und Leistungsstufentemperatur sowie Fehlerprotokollierung und Schutzkonfiguration. Der integrierte nichtflüchtige Speicher ermöglicht voreingestellte und benutzerdefinierte Konfigurationen, während die eingebaute Fehlerarchivierung dazu beiträgt, katastrophale Ereignisse nach Ausfällen der Leistungsstufe zu verhindern. Mit hoher Leistungsdichte, einem erstklassigen Wirkungsgrad und umfassenden digitalen Steuerungs-/Überwachungsfähigkeiten bietet der MAX20816 von ADI eine skalierbare, robuste Lösung für die nächste Generation mehrphasiger Hochstrom-Spannungsregelungen.
Merkmale
- Hohe Leistungsdichte und hoher Wirkungsgrad
- Intelligente Leistungsstufen-Unterstützung
- Erstklassiger Wirkungsgrad: 90,71 % Spitzenwirkungsgrad bei 0,75 VOUT
- Integrierte Ausgangsleistungsüberwachung
- 16-phasige N+M-Dual-Loop-Mehrphasen-Architektur
- Telemetrie über PMBus
- Digital programmierbare Konfiguration
- Eingangsspannungs-, Strom- und Leistungsüberwachung
- Leistungsstufen-Temperaturüberwachung und -Reporting
- Fehler-, Befehls- und Datenprotokollierung (Blackbox-Funktion)
- Digitale GPIO (OCP, OTW, VR-Zustandsanzeiger)
- Hochgeschwindigkeits-Digitalschnittstelle - Unterstützung für PWMVID und AVSBus
- Fortschrittliches Leistungsmanagement
- Orthogonaler Stromausgleich für Phasenstromausgleich während Transienten
- Programmierbare Phasenzündfolge
- Schutz
- Unterspannungsschutz für Eingang und Vorspannungsversorgung
- Überstromschutz
- Passwortschutz
- 56-poliges TQFN-Gehäuse, 7 mm x 7 mm
Applikationen
- NVIDIA-GPUs mit PWMVID-Schnittstelle
- AVSBus™ für schnelle dynamische Spannungsübergänge
- KI-Kerne, XPU, GPU und Netzwerk-ASICs
- Hochstrom-Mehrphasen-Spannungsregler
- Bauform 32 ph (2x parallel) oder 48 ph (3x parallel)
- Bis zu 2.500 Ampere

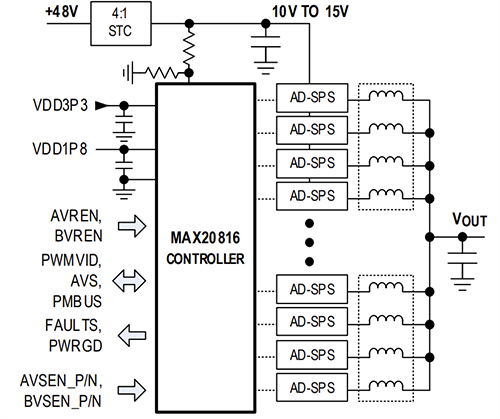

Typische Anwendungsschaltung
