Texas Instruments SN74HCS573/SN74HCS573-Q1 Oktal-D-Typ-Verriegelung
Die SN74HCS573/SN74HCS573-Q1 oktale transparente Verriegelung vom Typ D von Texas Instruments enthält acht Verriegelungen des Typs D Alle Eingänge enthalten eine Schmitt-Trigger-Architektur. Alle Kanäle verfügen über einen Ein- und Ausgangsfreigabe-Eingang (OE) mit Verriegelungsfreigabe (LE). Der SN74HCS573/SN74HCS573-Q1 von Texas Instruments verfügt über eine Durchfluss-Pinbelegung, die ein einfacheres Bus-Routing ermöglicht.
Merkmale
- AEC-Q101-qualifiziert für Fahrzeuganwendungen:
- Temperaturklasse 1: -40 °C bis +125 °C TA
- HBM-ESD-Bauteilklassifikation Stufe 2
- CDM-ESD-Bauteilklassifikation Stufe C6
- Geringer Stromverbrauch
- ICC von 100 nA (typisch)
- Typischer Eingangsableitstrom: ±100 nA

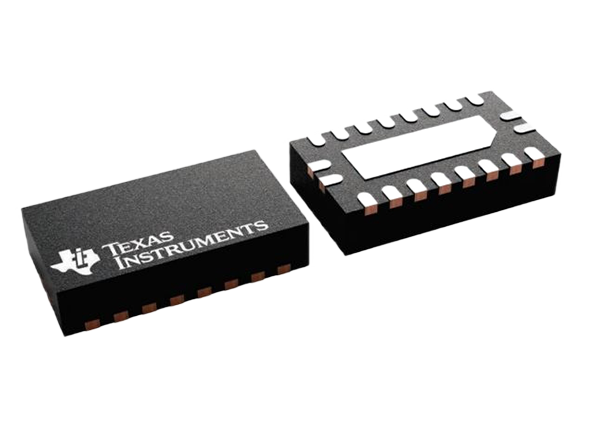

- Erhältlich im QFN-Gehäuse (WBQB) mit benetzbarer Flanke
- Großer Betriebsspannungsbereich: 2 V bis 6 V
- Schmitt-Trigger-Eingänge ermöglichen langsame oder verrauschte Eingangssignale
- Ausgangsantrieb bei 6 V: ±7,8 mA
- Erweiterter Umgebungstemperaturbereich, TA: -40 °C bis +125 °C
Applikationen
- Aktiviert oder deaktiviert ein digitales Signal
- Verhindert langsame oder verrauschte Eingangssignale
- Hält ein Signal während einem Controller-Reset
- Entprellt einen Schalter

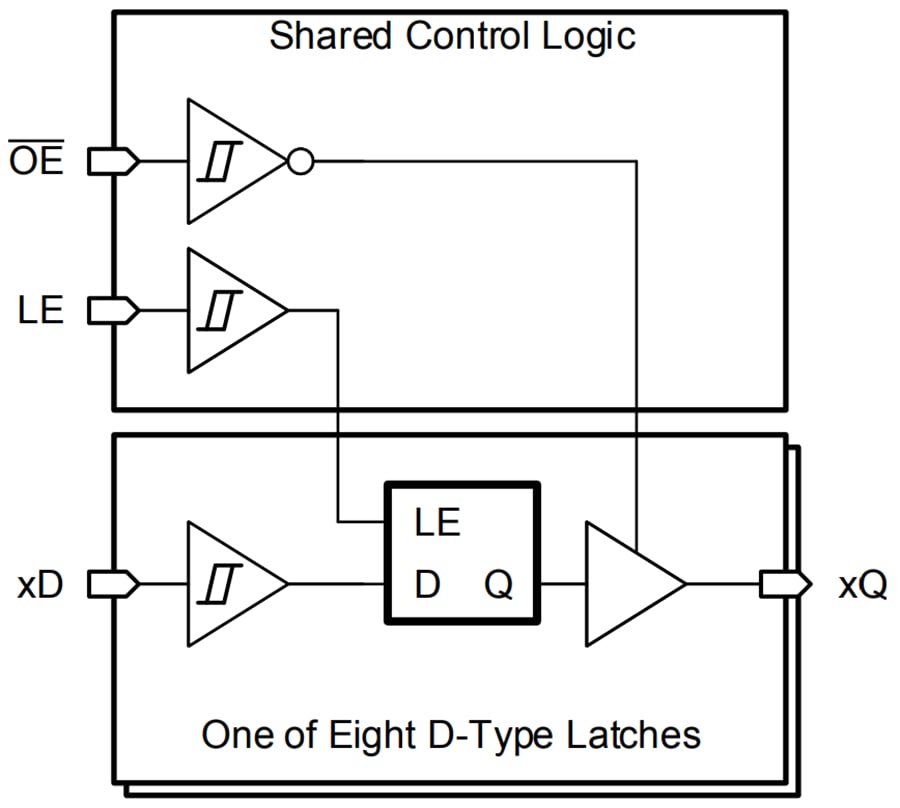

Funktionales Blockdiagramm
Verwandtes Development Tool
Texas Instruments 14-24-LOGIC-EVM Logik-Evaluierungsmodul (EVM)
Generisches Evaluierungsmodul, das zur Unterstützung aller bedrahteten Logikbausteine von TI in einer Pinzahl von 14 bis 24 ausgelegt ist.
