Semtech HS2240P und HS2950P HotSwitch® Schutz-ICs
Semtech HS2240P und HS2950P HotSwitch ® Schutz-ICs sind zum Schutz vor verschiedenen elektrischen Überlastungszuständen (EOS) ausgelegt, darunter Blitzschlag, elektrostatische Entladungen (ESD), Kurzschlüsse und Einschaltstrom. Die HotSwitch-ICs sind hochintegrierte Leistungsschalter, die mit der Hauptstromschiene verbunden sind, um eine Last je nach Bedarf der Applikation ein- und auszuschalten. Diese Bauteile erkennen elektrische Überspannungen und bieten robuste Sicherheit für das nachgeschaltete Subsystem, indem sie die Last ordnungsgemäß von der Stromquelle trennen.
Der Semtech HS2240P wird in einem 3,5 mm x 2,0 mm x 0,57 mm DFN-14-Gehäuse angeboten. Der HS2950P wird in einem 3,0 mm x 3,0 mm x 0,55 mm DFN-12-Gehäuse angeboten. Die kompakten, hochintegrierten HotSwitch-ICs sind ein idealer Ersatz für herkömmliche Sicherungen und andere Schutzgeräte und reduzieren die Stückliste des Designs sowie den gesamten Platzbedarf auf der PCB.
Merkmale
- HS2950P
- Eingangsspannungsbereich: 2,7 V bis 29 V
- Bis zu 5 A Ausgangsstrom
- Niedriger Ron von 25 mΩ
- Integrierter Lastschalter
- Einstellbarer Eingangsüberspannungsschutz
- Anpassbare Strombegrenzung
- Einstellbarer Soft-Start
- Automatische Ausgangsentladung
- Automatischer Neustart nach allen Fehlern außer Überspannungsschutz (OVP) und Unterspannungsschutz (UVL)
- HS2240P
- Eingangsspannung: 2,7 V bis 22
- DC-Ausgangsstrom: Bis zu 3,1 A
- 3,9 A feste Strombegrenzung (typisch)
- Niedriger Ron von 40 mΩ
- Hohe Stoßstromfestigkeit
- IEC 6100-4-5 40 A (8/20μs)
- IEC 610000-4-5 2 kV (1,2/50 μs)
- Einstellbarer Überspannungsschutz und Soft-Start
- Konstante Stoß-Klemmspannung
Applikationen
- Telekommunikation
- Netzwerkgeräte
- Set-Top-Boxen
- Smart-Fernseher
- Mediaplayer
- Verbraucherprodukte
- Industrieanlagen
- Server
- USB-Vbus
Videos

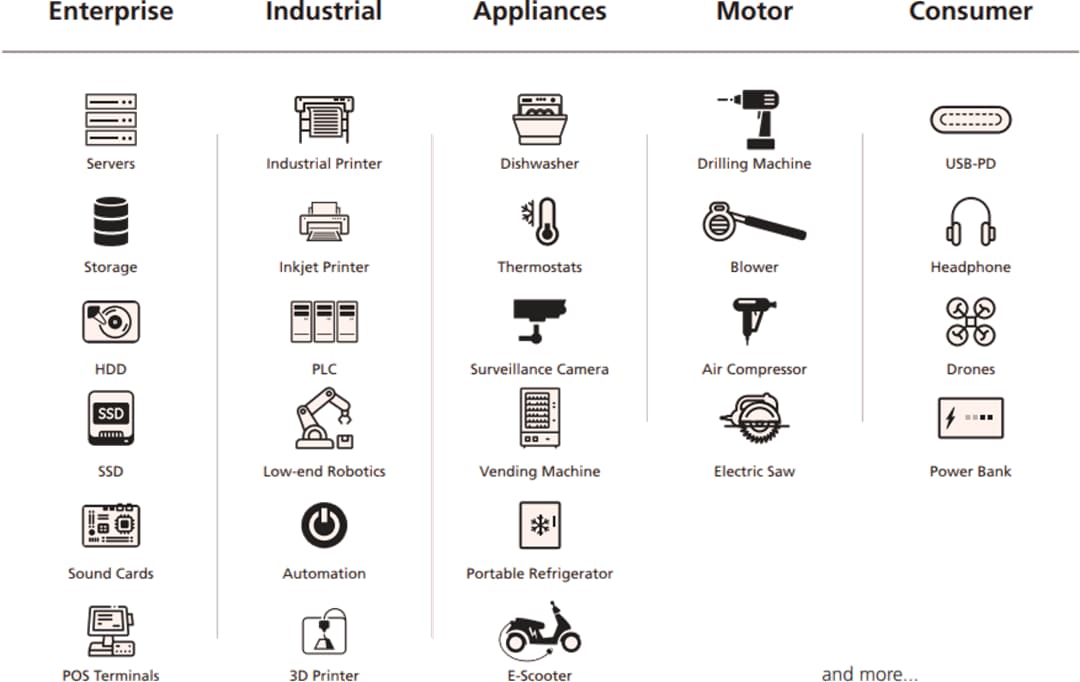

Applikationsbeispiele
Applikationsdiagramm
Veröffentlichungsdatum: 2022-10-03
| Aktualisiert: 2024-05-30
