Semtech LoRa Edge™ LR1120 Wi-Fi/GNSS-Scanner und LoRa®
Semtech LR1120 Low Power Wi-Fi®/GNSS-Scanner und LoRa® -Transceiver bieten einen extrem geringen Stromverbrauch, ideal für globale Geolocation-Applikationen. Der LR1120 bietet Multiband-LoRa- und Long-Range-Frequency-Hopping-Spread-Spectrum-Kommunikation (LR-FHSS) über Sub-GHz- und 2,4 GHz Industrie-, Wissenschafts- und Medizinbänder (ISM) sowie lizenziertes S-Band für Satelliten. Darüber hinaus integriert der Transceiver einen Cloud-nativen GNSS-Scanner (Global Navigation Satellite System) mit mehreren Konstellationen und einen passiven Wi-Fi-MAC-Adressscanner, die beide die LoRa Cloud™ -Dienste von Semtech nutzen.
Der LR1120 Wi-Fi/GNSS-Scanner und LoRa-Transceiver von Semtech soll die Anforderungen der physikalischen Schicht der von der LoRa Alliance® veröffentlichten Standardspezifikation LoRaWAN® erfüllen und gleichzeitig konfigurierbar bleiben, um verschiedene Applikationsanforderungen und proprietäre Protokolle zu erfüllen.
Merkmale
- Hochempfindlicher LoRa/(G)FSK-Halbduplex-HF-Transceiver mit geringem Stromverbrauch
- Weltweite Unterstützung der ISM-Frequenzbänder im Bereich 150 bis 960 MHz (Sub-GHz) und 2,4 GHz sowie 1,9 bis 2,1 GHz (S-Band)
- Rauscharmes RX-Frontend für verbesserte LoRa/(G) FSK-Empfindlichkeit
- Hochleistungs-PA-Pfad +22 dBm im Sub-GHz-Band
- PA-Pfad bis +11,5 dBm im 2,4 GHz Band
- LR-FHSS-Modulator
- Integrierter PA-Regler-Versorgungswähler zur Vereinfachung der Dual-Power +15/+22 dBm mit einer Boardimplementierung (Sub-GHz)
- Unterstützt weltweite Stücklisten für mehrere Regionen; die Schaltung passt sich dem entsprechenden Netzwerk an, um die gesetzlichen Grenzwerte einzuhalten
- Vollständig kompatibel mit SX1261/2/8 Bauteilen und dem von der LoRa Alliance definierten LoRaWAN-Standard
- Mehrzweck-Funk-Frontend für Geolocation-Zwecke
- GNSS (GPS/BeiDou)-Scannen mit geringem Stromverbrauch
- Passives 802.11b/g/n Wi-Fi-Scannen mit extrem geringem Stromverbrauch
- Kryptografik-Engine
- Unterstützt AES-128 Verschlüsselungs-/Entschlüsselungsalgorithmen
- Verarbeitet Geräteparameter wie DevEUI und JoinEUI, wie von der LoRa Alliance definiert
- Schützt vertrauliche Informationen wie Verschlüsselungsschlüssel vor unbefugtem Zugriff
- Speichert NwkKey und AppKey, wie im LoRaWAN-Standard definiert
- Verpackung
- 5 mm x 5 mm QFN32-Gehäuse
Applikationen
- Ortung, Wiederherstellung und Rückverfolgbarkeit von Assets über mehrere Regionen hinweg
- Überregionales Bestandsmanagement
- Überregionale Verhinderung von Asset-Verlust und Diebstahl
- Interkontinentale Logistik
Videos
Dazugehörige Kits
Semtech LR1120 Development Kits
Wird zur Entwicklung von Semtech LoRa Edge™ LR1120verwendet.
Infografik

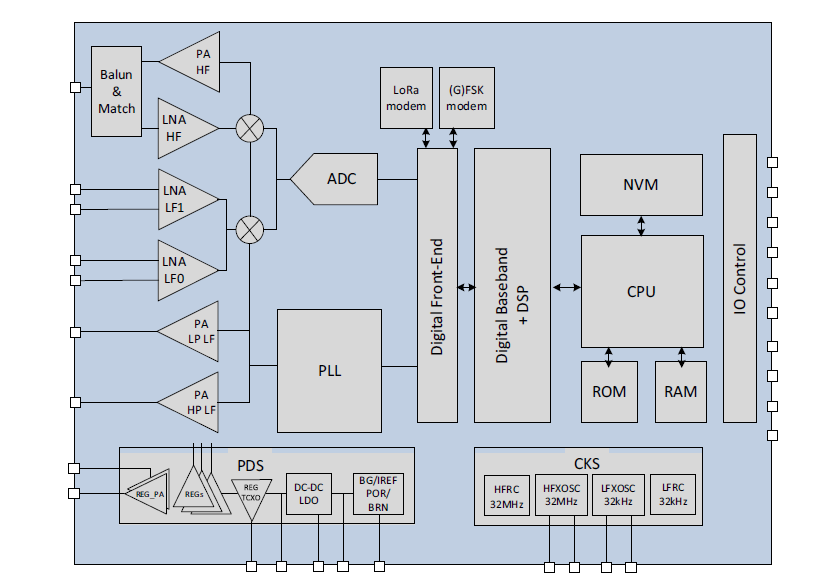

Blockdiagramm
Veröffentlichungsdatum: 2022-04-29
| Aktualisiert: 2023-09-01
