Sierra Wireless / Semtech RC76x Industrielle eingebettete Mobilfunkmodule
Sierra Wireless/Semtech RC76x Embedded-Industrie-Mobilfunkmodule sind kleine, skalierbare, flexible Lösungen in einem kompakten und einfach zu integrierenden Formfaktor, die vollständig zwischen 2 G-, 3 G- und 4 G-Technologien austauschbar sind. Kompakter Formfaktor, Netzwerk-Skalierbarkeit und einsatzbereite Firmware-Upgrades machen diese Module ideal für industrielle Machine-to-Machine-Lösungen (M2M), bei denen Größe und Lebensdauer der Bereitstellung wichtige Überlegungen sind. Die RC7611 (LTE Cat-4-M2M-Konnektivität) und der RC7611-1 (optimierte Cat-1-LTE-Konnektivität) sind für den Einsatz in Amerika ausgelegt. Das IoT-Modul RC7620 bietet eine optimierte 4G-Cat-4-Konnektivität mit 3G-Fallback für EMEA und Australien. Der RC7620-1 bietet zuverlässige Cat-1-LTE-Konnektivität für europäische 4 G-Netzwerke mit 3 G-Fallback. Das RC7630 Internet of Things (IoT) -Modul ermöglicht eine zuverlässige LTE-Cat-4-M2M-Konnektivität für Japan und Korea, während das RC7630-1 eine optimierte Cat-1-LTE-IoT-Konnektivität bietet.
Merkmale
- Verbindungsbereit ‒ Erhalten Sie sofortigen Zugang zu Airvantage® Smart Connectivity von Sierra Wireless, um die Gesamtbetriebskosten zu reduzieren, die End-to-End-Sicherheit zu stärken und den Betrieb mit einer einzigen Stelle für Rechenschaftspflicht und Verwaltungsplattform zu vereinfachen (optional)
- Verbindet sich mit dem öffentlichen AT & T FirstNet™-Sicherheitsnetzwerk, sodass die Sicherheit verstärkt wird und erweiterte Funktionen für Ersthelfer bereitgestellt werden (nur RC7611-Modelle für Amerika)
- Gemeinsamer Formfaktor ‒ Kompaktes CF3®-Design, ermöglicht Migration zwischen Technologien, Erweiterung weltweit und zukunftssichere Produktplattformen
- Cloud-verbunden ‒ Sammeln Sie sicher Daten und verwalten Sie IoT-Bereitstellungen mit integrierten Airvantage®-Cloud-Diensten aus der Ferne
- Sicheres Booten ‒ Verhindern Sie nicht autorisierten Code auf dem Ziel, um Ihre Konnektivität sicher zu halten (nur RC7630-Modelle für Japan und Korea)
- Integrierter TCP/IP-Stapel für eine einfache Kommunikation über das Internet
- Kostenlose FirmWare Over-the-Air (FOTA) aktualisiert zukunftssichere Bereitstellungen und hält sie sicher
- Programmierbarkeit ‒ Grundlegende und erweiterte AT-Befehle vereinfachen die Entwicklung
- VoLTE — Verbesserung von IoT-Applikationen mit Sprachbefehlen oder Anruffunktionen
Applikationen
- Telematik
- Polizei-Bodycams
- Intelligente Stromzähler
- Industrieautomatisierung
- Videoüberwachung
- Netzwerke
- Mobile Rechner
Technische Daten
- optionen
- RC7611 und RC7611-1 für Amerika
- RC7620 für EMEA und Australien
- RC7620-1 für Europa
- RC7630 und RC7630-1 für Japan und Korea
- Integriertes Module, LGA nach Industriestandard mit 239 Pads
- Unterstützt anschlussbereite
- Schnittstellen
- UIM-Schnittstelle (eSIM)
- VBAT_RF/VBAT_BB-Netzteil
- HF
- GNSS (RF_GNSS)
- Ein/Aus-Steuerung
- POWER_ON_N
- Reset-Signale
- USB 2,0
- Serielle UART-Links
- GPIOs
- I2C
- Spannungsreferenz: 1,8 V
- ADCs
- Digitales Audio (PCM/I2S)
- SPI-Bus
- Antennensteuerung
- Systemtaktausgänge
- Test-Pins
- Tx-Aktivitätsanzeige (TX_ON)
- Gängige WWAN-Module mit flexiblem Formfaktor (CF3)
- Eignet sich für mehrere Funktechnologien und Bandgruppierungen
- Unterstützt Bit-Pipe- (Essential-Modul-Baureihe) und Value-Add-Lösungen (Smart-Modul-Baureihe)
- Bietet elektrische und funktionale Kompatibilität
- Kompaktes, robustes, vollständig abgeschirmtes und beschriftetes (lasergeätztes) Modul
- 238 x LGA-Gehäuse (Land-Grid-Array)
- 23,00 mm x 22,00 mm (L x B) mit 2,50 mm Dicke
- Telekommunikation
- Versorgungsspannungsbereich: 3,4 V bis 4,3 V
- Sprache (Digital-Audio)
- PCM / Digitale I2S-Audio-Schnittstelle
- Unterstützt die folgenden Vocoder: Enhanced Full Rate (EFR), Full Rate (FR), Halbrate (HR) und adaptive Multiraten sowohl für Schmalband- als auch für Breitbandsignale (AMR-NB und AMR-WB)
- MO- und MT-Anruf
- Echounterdrückung und Rauschunterdrückung
- Notrufe (112, 110, 911 usw.)
- Benachrichtigung eingehender Anruf
- DTMF-Generierung
- Interner Codec-Treiber für WM8944
- SMS
- SMS MO und MT
- CS- und PS-Unterstützung
- SMS-Speicherung auf UIM-Karte oder ME-Speicher
- SMS-Lesen von UIM-Karte oder ME-Speicher
- SMS-Sortierung, Verkettung, Statusbericht, Ersatzunterstützung und Speicherregeln (Unterstützung von AT+CNMI, AT+CNMA)
- Zusatzleistungen
- Anrufsperre, Weiterleitung, Halten und Warten
- Anrufer-ID
- Mehrparteiendienst
- USSD
- Automatische Antwort
- GSM/GPRS/Edge
- GPRS ‒ paketgeschaltete Daten
- DTM-Betrieb (einfache Klasse A)
- GPRS-Multislot der Klasse 10 (mit Backoff) ‒ 4 x Rx-Steckplätze (max.), 2 x Tx-Steckplätze (max.), 5 x aktive Steckplätze insgesamt
- Kodierungsschemata ‒ CS1 bis CS4
- GEA1-, GEA2- und GEA3-Verschlüsselung
- WCDMA/GERAN-Systemauswahl
- Edge
- E2-Leistungsklasse für 8 x PSK
- DTM (einfache Klasse A), Multislot-Klasse 12
- EGPRS-Multislot-Klasse 12 (mit Backoff) ‒ 4 x Rx-Steckplätze (max.), 4 x Tx-Steckplätze (max.), 5 x aktive Steckplätze insgesamt
- Kodierungsschemata ‒ MCS1 bis MCS9
- BEP-Berichterstattung
- SRB-Loopback und Testmodi A und B
- 8-Bit- und 11-bit-RACH
- PBCCH-Unterstützung
- 1-Phasen-/2-Phasen-Zugangsverfahren
- Link-Anpassung und IR
- NACC, erweiterte UL TBF
- Unterstützung für PFC/PFI (Packet Flow Context/Packet Flow Identifier) ‒ Ermöglicht die Identitätsmarkierung von RLC-Blöcken zur Identifizierung von separaten QoS-Strömen auf der Funkverbindungsschicht
- GPRS/Edge MSC12-EDA ‒ Ermöglicht die Zuweisung von mehr als 2 x Uplink-Zeitslots für GPRS/Edge
- Enh DL RLC/MAC-Segmentierung ‒ Ermöglicht den Empfang von MAC-Steuermeldungen, die eine Länge von 1 x Funkblockkapazität überschreiten
- Verbesserte Ext UL TBF ‒ Blindblock-Übertragung ist für stromsparende Zwecke punktiert
- 2G-PS-Übergabe ‒ Paketgeschaltetes Äquivalent der CS-Übergabe, um einen schnelleren Zellwechsel und einen verbesserten Durchsatz zu gewährleisten
- WCDMA/GERAN
- Bandscan ‒ Gemäß der Laufzeit-konfigurierbare RRC-Bandscan-Reihenfolge
- Leistungs- und Netzwerkoptimierungen mit Frame-Frühanschluss für Leistungsoptimierung
- Protokolle ‒ MRAB-Pack-1-Verbesserungen, reduziert Ausfälle bei mehreren RAB-Anrufen
- GPRS/Edge ‒ Klasse 33 (296 kBit/s Downlink, 236,8 kBit/s Uplink)
- CSD (schaltkreisgeschaltete Datenträger)
- Release 4, GERAN-Funktionspaket 1
- SAIC/DARP Phase 1
- Latenzreduzierung
- Wiederholtes FACCH und wiederholtes SACCH
- A-GPS-Unterstützung
- GPRS-ROHC
- Erweiterte Benutzername-Zeichenkette (EONS)
- Verbesserte Netzwerkauswahl (ENS)
- GPRS ‒ paketgeschaltete Daten
- Multicore-Verarbeitungsfunktionen
- 1 x QDSP6-Core, integriert Telekommunikations-Firmware mit integrierter Mobilfunk-Sprach-, VoLTE-, Daten- und drahtloser Internetkonnektivität
- 1 x Cortex-A7-Core, der vollständig für die proprietäre Drahtlos-Applikation der Sierra-Wireless-Applikation ausgelegt ist und mit dem Betriebssystem ThreadX nativ bereitgestellt wird
- Umgebungsbetriebstemperaturbereiche
- -30 °C bis +70 °C für Klasse A
- -40 °C bis +85 °C für Klasse B

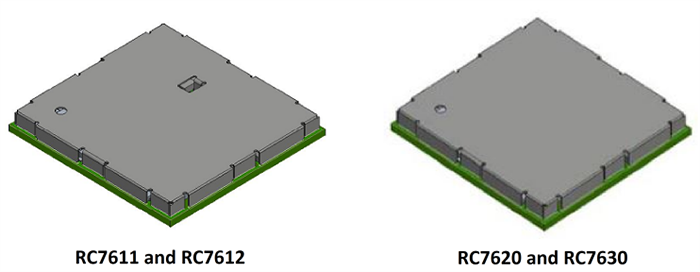

Abschirmungsansichtsoptionen
Veröffentlichungsdatum: 2024-02-08
| Aktualisiert: 2024-03-04
