STMicroelectronics GANSPIN612 Halbbrücken-GaN-Motortreiber
Der Halbbrücken-GaN-Motortreiber GANSPIN612 von STMicroelectronics ist ein fortschrittliches Power-System-in-Package (SiP), das zwei GaN-Transistoren im Enhancement-Modus in einer Halbbrückenkonfiguration integriert, die von einem hochmodernen Hochspannungs-Hochfrequenz-Gate-Treiber angesteuert werden. Die integrierten Leistungs-GaN weisen einen RDS(ON) von 270 mΩ und eine Drain-Source-Durchschlagspannung von 650 V auf, während die integrierte Bootstrap-Diode die High-Side des embedded Gate-Treibers problemlos versorgen kann.
Das Bauteil GANSPIN612 wurde für die Bewegungssteuerung entwickelt und optimiert den Ausgangs-dV/dt-Wert auf 10 V/ns (typ.) sowohl beim harten Ein- als auch beim harten Ausschalten. Diese Funktion ist in der Motorsteuerung für die EMI-Unterdrückung sowie zur Gewährleistung einer zuverlässigen Motorwicklung und eines zuverlässigen Kugellagers erforderlich. Das Bauteil GANSPIN612 ist in einem kompakten QFN-Gehäuse mit den Abmessungen 9 mm × 9 mm × 1 mm erhältlich und kann im industriellen Temperaturbereich von -40 °C bis +125 C betrieben werden.
Der GaNSPIN612 von STMicroelectronics ist Pin-kompatibel mit dem GaNSPIN611 [RDS(ON) von 138 mΩ], um die Skalierbarkeit im Rahmen eines Plattformansatzes zu maximieren.
Merkmale
- Die Produktfamilie Power SiP, die Hochspannungs-GaN-Transistoren in einer Halbbrückenkonfiguration mit einem Hochspannungs-Gate-Treiber integriert
- RDS(ON) = 270 mΩ
- IDS(MAX) = 5,5 A
- Umgekehrte Leitungsverlust-Fähigkeit und Nullverlust-Sperrverzögerung
- 10 V/ns (typisch) Ausgang dV/dt sowohl im Hard-On- als auch im Hard-Off-Modus, angepasst an die Motorsteuerung
- Linearregler zur Regelung der Versorgungsspannung des High-Side- und Low-Side-Treibers.
- Externe einstellbare Einschalt-dV/dt
- Interne Bootstrap-Diode
- Komparator zur Überstromerkennung mit intelligenter Abschaltfunktion
- UVLO-Schutz an VCC, VHS und VLS
- Verriegelungsfunktion, Abschaltung, Standby und Fehler-Pins
- 55 ns Gate-Treiber was zu einer Ausgangs-Laufzeitverzögerung von 150 ns (typisch) führt
- Eingänge, die mit Hysterese und Pull-Down von 3,3 V bis 20 V kompatibel sind
Applikationen
- Haushaltsgeräte
- Kompressoren
- Pumpen
- Lüfter
- Haushaltsgeräte
- Fabrikautomatisierung
- Laufwerke
- Elektrowerkzeuge

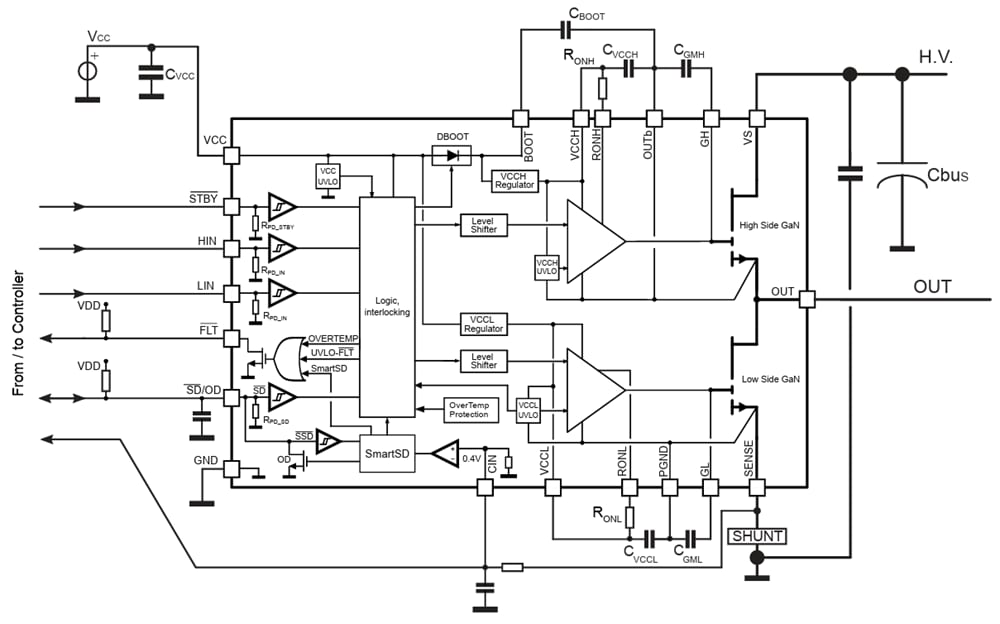

Applikations-Schaltplan

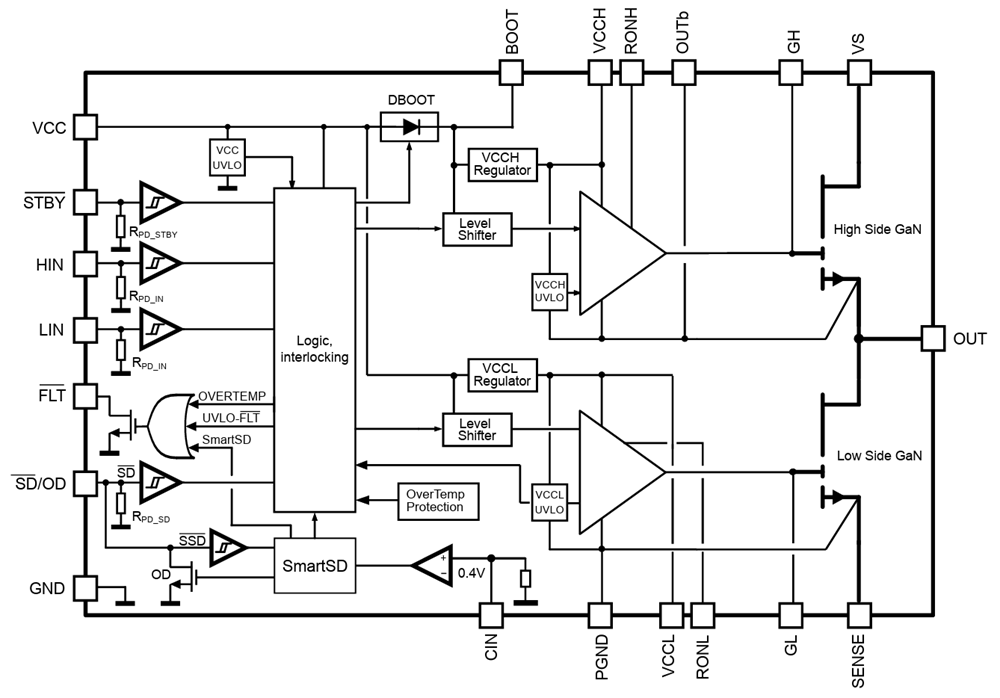

Blockdiagramm
