STMicroelectronics ST25R210 Universeller NFC-Leser
Der universelle NFC-Leser ST25R210 von STMicroelectronics unterstützt NFC-Initiator-, NFC-Target-, NFC-Leser- und NFC-Kartenemulationsvorgänge. Die hohe Ausgangsleistung von bis zu 1,6 W erleichtert die einfache Integration in Applikationen mit kleinen Antennen. Der Reader bietet einen ausgezeichneten Lesebereich und verfügt über verbesserte, stromsparende Karte-Erkennung (LPCD), was die Erkennungsbereich beim induktiven Aufwach-Modus erhöht. In diesem stromsparenden Modus erkennt das System das Annähern oder Entfernen von Tags. Der IC enthält einen RC-Oszillator und einen programmierbaren Timer, um im Aufwachmodus automatisch nach Karten oder anderen NFC-fähigen Bauteilen wie Smartwatches oder Smartphones zu suchen.
Die hohe Empfindlichkeit des Geräts unterstützt durch ST- Rauschunterdrückungsempfänger-Technologie (NSR), gewährleistet erfolgreiche Messwerte auch in lauten Umgebungen. Das ST25R210-Produkt integriert ein fortschrittliches analoges Frontend (AFE) und ein hochintegriertes Datenrahmensystem für NFC-A/B (ISO14443A/B), einschließlich Bitraten bis zu 212 kbps für NFC-F (Felica™), NFC-V (ISO15693) und NFC-A/NFC-F für den Kartenemulationsmodus.
Das STMicroelectronics ST25R210-Gerät erreicht eine große Reichweite und stromsparende Kartenerkennung durch Messung der I- und Q-Kanäle, die den Real- und Imaginärteil des Antennensignals darstellen. Dieser Ansatz minimiert den Stromverbrauch. Er arbeitet in einem breiten Versorgungsspannungsbereich (2,7 V bis 5,5 V), einem Umgebungstemperaturbereich (-40 °C bis +105 °C) und einem breiten Spannungsbereich für die Peripherie-I/O (1,65 V bis 5,5 V). Dank der Kombination aus hoher HF-Ausgangsleistung, Energiesparmodi und einem breiten Versorgungsspannungsbereich eignet sich das Gerät ideal für alle NFC-Applikationen.
Der vielseitige NFC-Leser bietet Spitzenleistung in einem kompakten 4 mm x 4 mm großen 28-Pin-UQFPN28-Gehäuse und ermöglicht kontaktlose Interaktion sowie Funktionen für verschiedene Endanwendungen. Es ist speziell für Produkte für End- und Industrie-Verbraucher optimiert.
Merkmale
- Betriebsmodi
- Lese-/Schreibfunktion
- Kartenemulations - HF Kommunikation
- Lese-/Schreibfunktion
- NFC-A/ISO/IEC 14443A bis zu 848 kbit/s
- NFC-B/ISO/IEC 14443B bis zu 848 kbit/s
- NFC-V/ISO/IEC 15693 bis zu 212 KBit/s
- NFC-F/FeliCa bis zu 424 kbit/s
- Low-Level-Modi zur Implementierung von mit MIFARE Classic® konformen und anderen benutzerdefinierten Protokollen (Kovio BC, CTS, B')
- HF Kommunikation - Kartenemulation
- NFC-A/ISO/IEC 14.443 A 106 kbit/s
- NFC-F/FeliCa 212/424 kbit/s
- Elektrische Eigenschaften
- Breiter Versorgungsspannungsbereich: 2,7 V – 5,5 V
- Breiter Versorgungsspannungsbereich für die Peripheriekommunikation: 1,65 V – 5,5 V
- Breiter Umgebungstemperaturbereich: -40 °C – +105 °C
- Quarzoszillator, der mit einem 27,12-MHz-Quarz betrieben werden kann und eine schnelle Einschaltzeit aufweist
- Hauptmerkmale
- Passiver P2P-Modus
- Nfc-Forum Universalgerät
- Stromsparende induktive Kartenerkennung
- I/Q-Demodulator mit Basisband-Kanalsummierung
- Dynamischer Leistungsausgang (DPO) steuert die Feldstärke, damit sie innerhalb der vorgegebenen Grenzen bleibt (Software-Funktion)
- Active Wave Shaping (AWS) reduziert Über- und Unterschwinger
- Der Rauschunterdrückungsempfänger (NSR) ermöglicht den Empfang in störungsreichen Umgebungen
- Serielle Peripherieschnittstelle (SPI) bis zu 10 MBit/s
- Möglichkeit zum Ansteuern einer Differenzialantenne oder zweier unabhängiger einendiger Antennen
- TruST25 Link
Applikationen
- Zugangskontrolle
- Aliro bereit
- NFC-Forum-konforme NFC-Universalgeräte
- WPC-Qi-OOB-Kommunikation (Out-of-Band) und NFC-Lesegeräte mit Kartenschutz
- WPC Ki-Leistungssender (PTx) – Kommunikationseinheiten
- ISO/IEC 14443 und ISO15693 kompatible Allzweck -nfc- Bauteile
- FeliCa-Leser/Schreiber

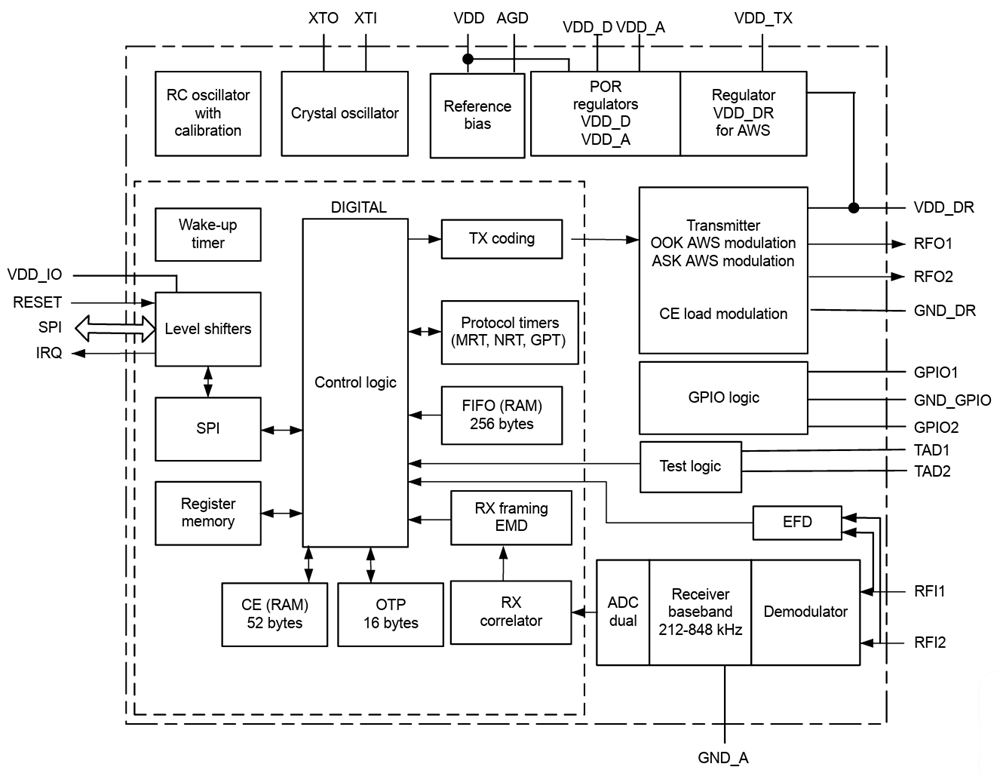

Blockdiagramm
