STMicroelectronics STSPIN9P2 75 V Erweiterte Motortreiber

Der STMicroelectronics STSPIN9P2 umfasst Pin-kompatible Vollbrücken-Bauteile. Die Bauteile im STSPIN9P2 unterscheiden sich in Bezug auf den Antriebsmodus und die Steuerungsfunktionen, was die Implementierung einer maßgeschneiderten Lösung für jede spezifische Applikation ermöglicht. Trotz der topologischen Einfachheit des Bauteils wird eine große Palette von Funktionsblöcken und fortschrittlichen Funktionen integriert. Alle Versionen verfügen über Regler, wodurch das Gerät vollständig autark betrieben werden kann. Eine elektrische Ladungspumpe ermöglicht unbegrenzte High-Side On-Zeit.

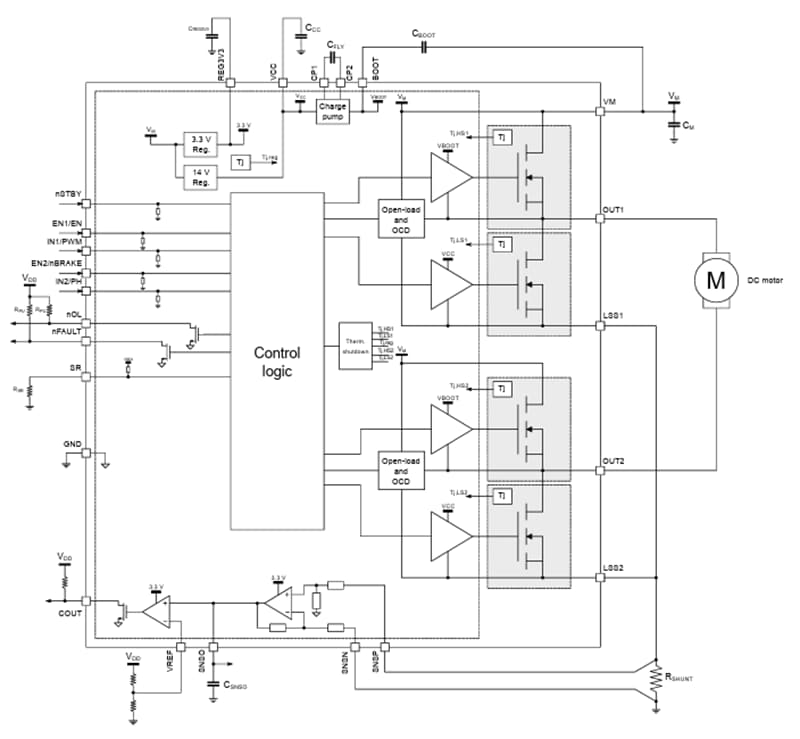

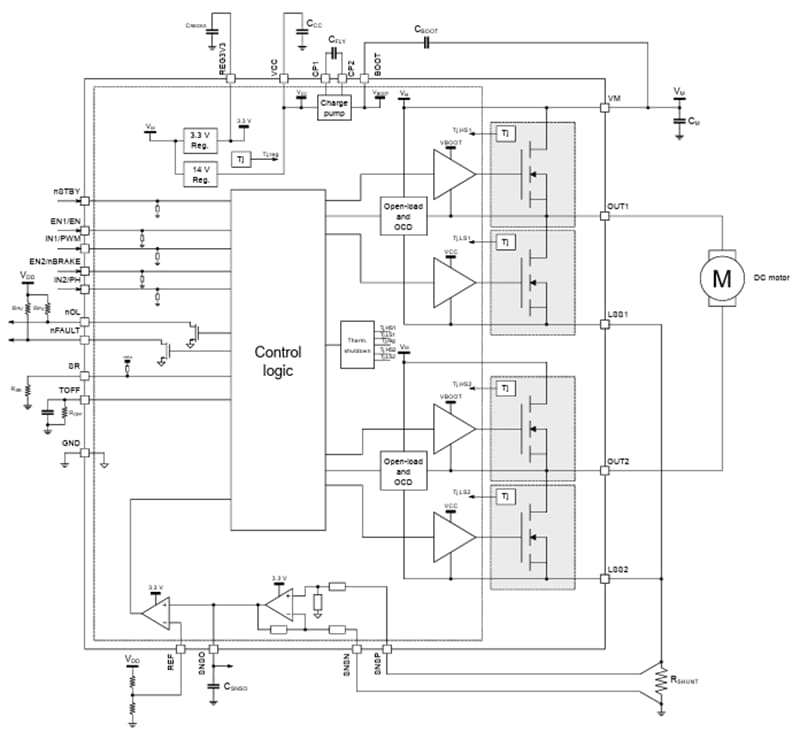

Das integrierte Analog Front End (AFE), bestehend aus einem differentiellen Verstärker und einem Komparator ist so konzipiert, dass es das Signal von einem Querwiderstand verstärkt und mit einer Referenz vergleicht. In Fällen, in denen Versionen mit integriertem Strombegrenzer verwendet werden, wird der Komparatorausgang zur Umsetzung einer festen Ausschaltzeit oder einer PWM-Trimmsteuerungsstrategie verwendet; andernfalls steht er nur für die Anwendung am COUT-Open-Drain-Ausgang zur Verfügung.

Alle Bauteile der Produktfamilie STSPIN9P2 verfügen über eine einstellbare Anstiegsrate, die eine Optimierung des Kompromisses zwischen EMI/Wirkungsgrad ermöglicht. Diese Fähigkeit verbessert das gesamte Betriebsverhalten und beschleunigt die Qualifizierung der Kundenentwicklung. Die Bauteile sind dank UVLO (Überstromschutz und thermische Abschaltung) zudem vollständig geschützt. Zusätzlich überprüft die Leerlauferkennung den korrekten Motoranschluss, wenn die Leistungsstufe deaktiviert ist, und stellt hierfür ein dediziertes Signal am Ausgang nOL bereit. Die STSPIN9P2 Produkte werden in einer kompakten 7 mm x 9 mm QFN-Verpackung geliefert.
