STMicroelectronics Isolierter Abwärtswandler A6983I

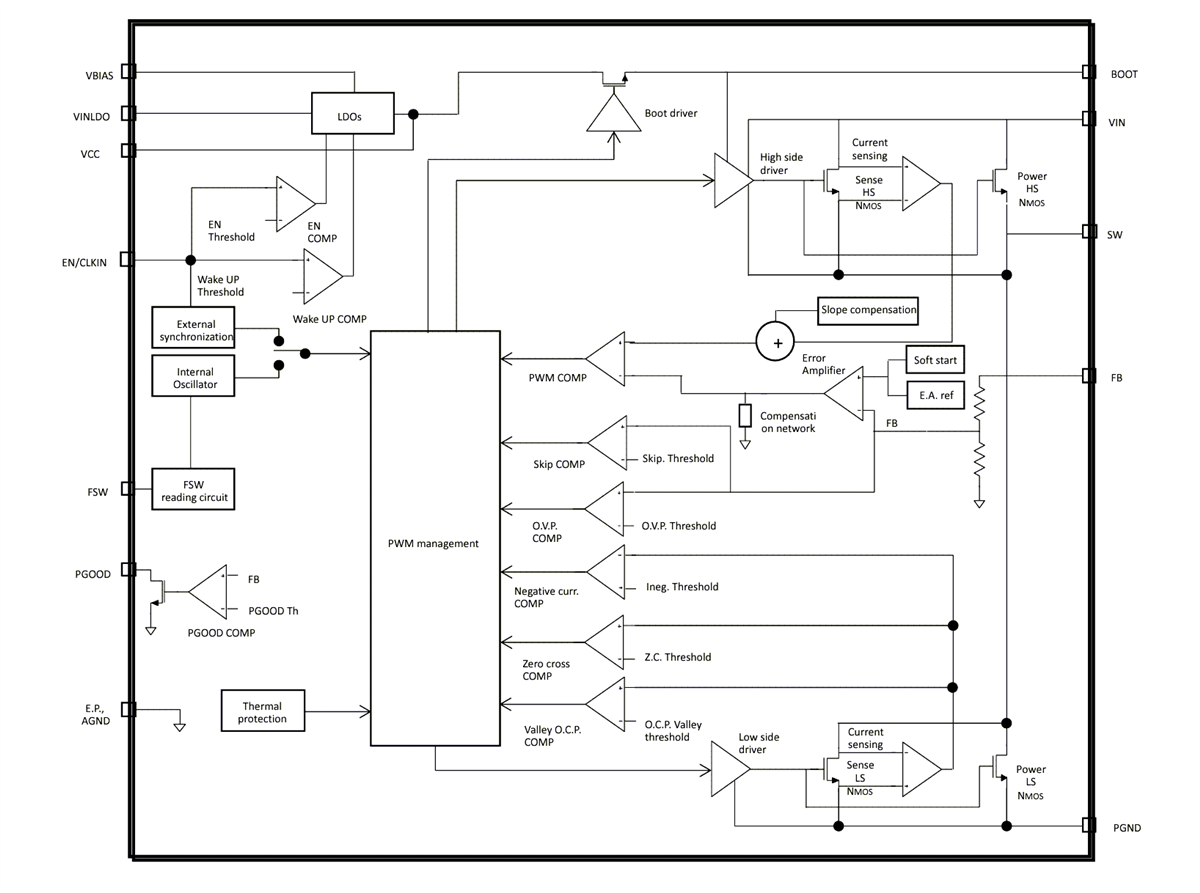

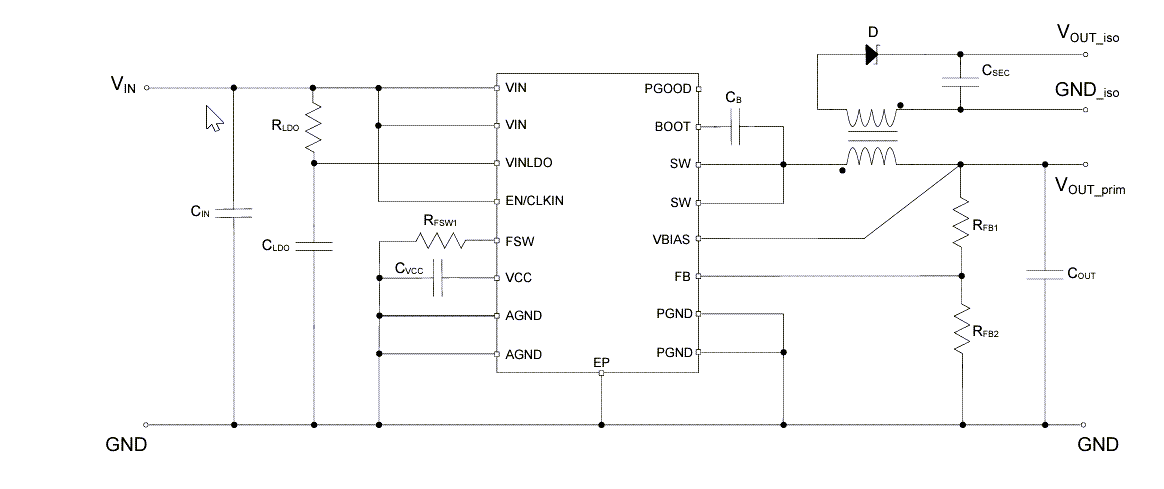

Der isolierte Abwärtswandler A6983I von STMicroelectronics ist speziell für die isolierte Abwärtstopologie ausgelegt. Die primäre Ausgangsspannung auf dem A6983I kann genau eingestellt werden, während der isolierte sekundäre Ausgang mit einem vorgegebenen Transformatorverhältnis abgeleitet wird. Kein Optokoppler erforderlich. Die primäre Senkenfähigkeit von bis zu 4,5 A (selbst während des Sanftanlaufs) ermöglicht eine ordnungsgemäße Energieübertragung zur Sekundärseite und einen nachverfolgten Sanftanlauf des sekundären Ausgangs. Der Regelkreis unterstützt eine Spitzenstrommodus-Architektur und der A6983I von STM wird in erzwungener PWM betrieben. Aufgrund der Austastzeit-Filter-Oszillationen von 390 ns, die durch die Streuinduktivität des Transformators erzeugt werden, ist die Lösung robuster.

Das kompakte QFN-16-Gehäuse (3 mm x 3 mm) und die interne Kompensation des A6983I tragen zur Reduzierung von Designkomplexität und Größe bei. Die Schaltfrequenz kann im Bereich von 200 kHz bis 1 MHz programmiert werden; die optionale Frequenzspreizung führt zu einer verbesserten EMV.

Merkmale

AEC-Q100-qualifiziert
Betriebstemperaturbereich von -40 °C bis +150 °C für T_j
Für die isolierte Abwärts-Topologie ausgelegt
Betriebseingangsspannung: 3,5 V bis 38 V
Lastabwurftoleranz bis zu 40 V
Primäre Ausgangsspannungsregelung, kein Optokoppler erforderlich
Quellen-/Senken-Spitzenstrombelastbarkeit: 4,5 A
Spitzenstrommodus-Architektur im erzwungenen PWM-Betrieb
Austastzeit: 390 ns
Betriebsruhestrom: 25 μA
Programmierbare Schaltfrequenz von 200 kHz bis 1 MHz, stabil mit Kondensator mit niedrigem ESR, min. 2 µF
