STMicroelectronics AIS2IH MEMS-Bewegungssensoren mit Digitalausgang
STMicroelectronics AIS2IH MEMS-Bewegungssensoren mit Digitalausgang sind extrem stromsparende lineare 3-Achsen-Beschleunigungsmesser, die den robusten Herstellungsprozess zur Herstellung von mikromaschinell bearbeiteten Beschleunigungsmessern nutzen und für nicht sicherheitsrelevante Fahrzeuganwendungen ausgelegt sind. Die AIS2IH MEMS-Sensoren verfügen über einen vom Benutzer wählbaren Skalenendwert von ±2 g/±4 g/±8 g/±16 g und können Beschleunigungen mit Ausgangsdatenraten von 1,6 Hz bis 1.600 Hz messen.
Die AIS2IH MEMS-Bewegungssensoren von STM verfügen über einen integrierten 32-Stufen-FIFO-Buffer (First-In-First-Out), der das Speichern von Daten ermöglicht, um die Intervention durch den Host-Prozessor einzuschränken. Der AIS2IH bietet eine große Flexibilität für Applikationen, da er von extrem stromsparenden Modi in hochauflösende Hochleistungsmodi umschalten kann. Die Embedded-Selbsttest-Funktion ermöglicht dem Benutzer das Überprüfen der Funktionsweise des Sensors in der Endapplikation.
Merkmale
- AEC-Q100-qualifiziert
- Dynamisch wählbare Skalenendwerte: ±2 g/±4 g/±8 g/±16 g
- Geringer Stromverbrauch von bis zu 110 µA im Hochleistungsmodus und 0,67 µA bei 1,6 Hz im Stromsparmodus
- Sehr rauscharm: bis hinunter zu 90 µg/√(Hz) im Hochleistungsmodus
- Mehrere Betriebsmodi mit mehreren Bandbreiten und Auflösung
- Einzeldaten-Umwandlung bei Bedarf
- Digitale I²C-/SPI-Hochgeschwindigkeits-Ausgangsschnittstelle
- 32-Stufen-FIFO
- 2 unabhängig programmierbare Interrupts
- Erweiterter Temperaturbereich von -40 °C bis +115 °C
- Versorgungsspannung: 1,62 V bis 3,6 V
- Unabhängige IO-Versorgung
- Embedded-Temperatursensor
- Selbsttest
- Hohe Schockfestigkeit: 10.000 g
- ECOPACK, RoHS-konform und umweltfreundlich
Applikationen
- Kipp-/Neigungsmessung
- Telematik und Blackboxen
- Im Armaturenbrett integrierte Fahrzeugnavigation
- Vorrichtungen zur Diebstahlsicherung
- Smart-Stromeinsparungen
- Bewegungsaktivierte Funktionen
- Aufprallerkennung und -protokollierung

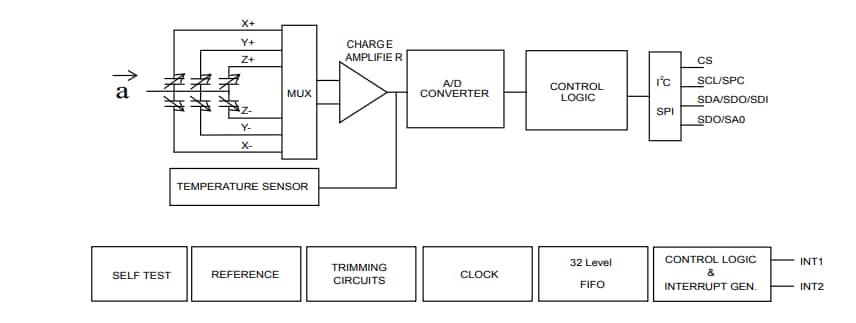

Blockdiagramm
Adapterboard
STMicroelectronics STEVAL-MKI218V1 Adapterboard
Zur Unterstützung der Evaluierung von MEMS-Bauteilen der AIS2IH-Produktfamilie ausgelegt.
