STMicroelectronics ECMF4-2450A60N10 Gleichtaktfilter

Der STMicroelectronics ECMF4-2450A60N10 Gleichtaktfilter ist ein hochintegrierter Gleichtaktfilter, der für die Unterdrückung von EMI-/RFI-Gleichtaktstörungen auf seriellen Hochgeschwindigkeits-Differential-Bussen ausgelegt ist. Dieser Filter unterdrückt das Rauschen auf Bussen, wie z. B. HDMI 2.1, HDMI 2.0, HDMI 1.4, USB 3.1 Gen. 1 und Gen. 2, Ethernet, MIPI und DisplayPort-Schnittstellen. Der ECMF4-2450A60N10 Gleichtaktfilter bietet eine Differential-Bandbreite von 6,4 GHz und kann zwei Differentialleitungen schützen und filtern. Dieser Filter bietet einen geringen PCB-Platzbedarf und ist in einem µQFN-10L-Gehäuse untergebracht. Der ECMF4-2450A60N10 Gleichtaktfilter wird in Notebooks, Laptops und tragbaren Geräten verwendet.

Merkmale

6,4 GHz Differential-Bandbreite, um die folgenden Normen zu erfüllen:
- HDMI 2.1
- HDMI 2.0
- HDMI 1.4
- USB 3.1 der 1. und 2. Gen.
- Mobile Industrieprozessor-Schnittstelle (MIPI)
- Display-Anschluss

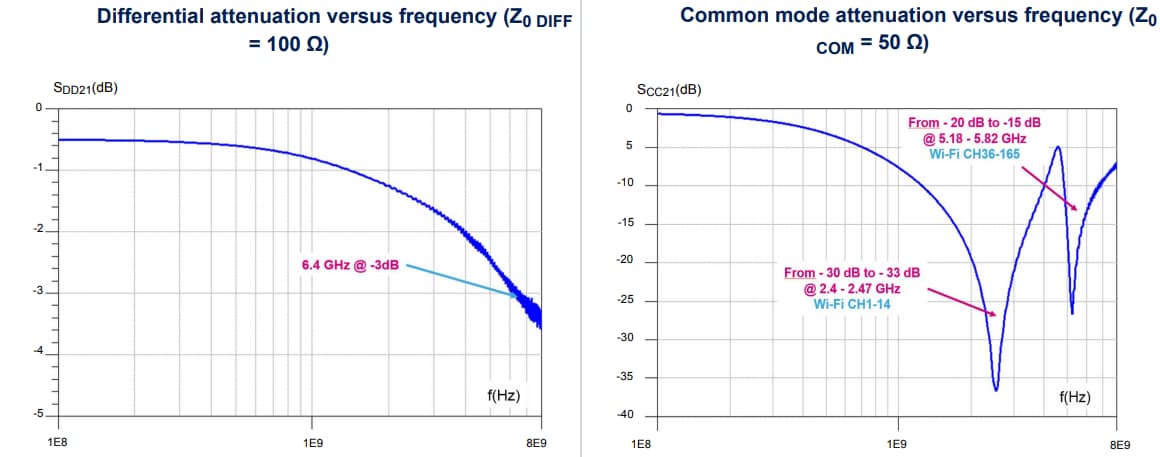

Hohe Gleichtaktdämpfung auf WLAN-Frequenzen:
- Von -30 dB bis -33 dB bei 2,4 GHz bis 2,47 GHz: WLAN CH1-14 Frequenzen
- Von -20 dB bis -15 dB bei 5,18 GHz bis 5,82 GHz: WLAN CH36-165 Frequenzen

Geringer PCB-Platzbedarf
Flaches µQFN-10L-Gehäuse von 1,35 mm x 2,2 mm x 0,5 mm (max.)
Bleifreies und RoHS-konformes Gehäuse
Hohe Reduktion von Störelementen durch Integration
Überschreitet IEC 61000-4-2, Stufe 4 Normen:
- ±25 kV (Luftentladung)
- ±10 kV (Kontaktentladung)
