STMicroelectronics EVALST-3PHISOSD Evaluierungsboard
Das STMicroelectronics EVALST-3PHISOSD Evaluierungsboard implementiert einen kompletten 3-Phasen-Stromzähler mit kostengünstigen Nebenschlussstromsensoren. Die Lösung basiert auf dem ISOSD61 Bauelement, einem einkanaligen, galvanisch isolierten Sigma-Delta-Modulator zweiter Ordnung, der den Strom für jede Phase über einen Nebenschlussstromsensor misst. Die Sensorschaltungen und das PCB-Layout wurden optimiert, um das Signal-Rausch-Verhältnis für optimale Genauigkeit zu maximieren.
Der ISOSD61 von STMicroelectronics gibt die Sigma-Delta-Bitströme aus und tastet das Signal mit einem Taktgeber (bis zu 15 MHz) ab, der vom Mikrocontroller synchronisiert wird. Die in die Lösung eingebettete Firmware nutzt die DFSDM-Filter des STM32F413RH, um die drei Bitströme in 24-bit-Stromdaten mit einer wählbaren Abtastrate zu konvertieren. Die Firmware enthält auch eine virtuelle COM-Anschlusskommunikation, die einen einfachen Zugriff auf die internen Parameter ermöglicht, um Daten zu lesen und das Board zu kalibrieren.
Merkmale
- Drei Kanäle mit dezimierten Abtastungen verfügbar
- Kommunikation über USB im virtuellen COM-Anschluss-Modus mit Shellbefehlen
- Wählbare Abtastfrequenz und Messbandbreite
- Galvanische Isolierung von 6 kV zwischen den Phasen mit einer Kriech- und Luftstrecke von 8 mm
Weitere Ressourcen

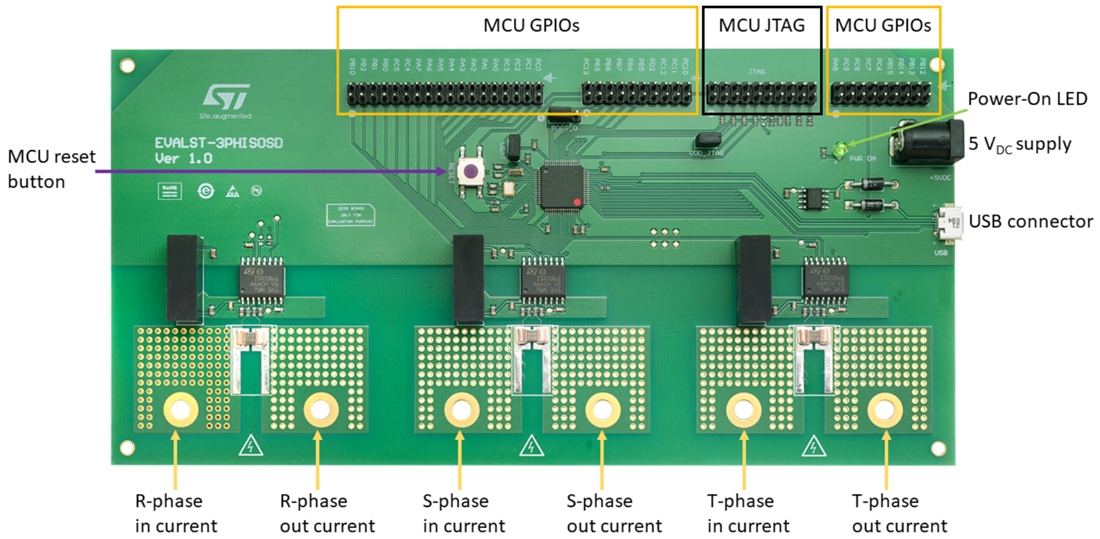

Funktionsbeschreibungen der Platine
