STMicroelectronics ILPS22QS Absolutes digitales Ausgangsbarometer

Das STMicroelectronics ILPS22QS absolute digitale Ausgangsbarometer ist ein ultrakompakter piezoresistiver, absoluter Drucksensor, der als digitales Ausgangsbarometer fungiert. Das ILPS22QS unterstützt einen dualen Skalenendwert von bis zu einem benutzerwählbaren 4.060 hPa. Das ILPS22QS verfügt über ein extrem geringes Druckrauschen mit sehr geringem Stromverbrauch.

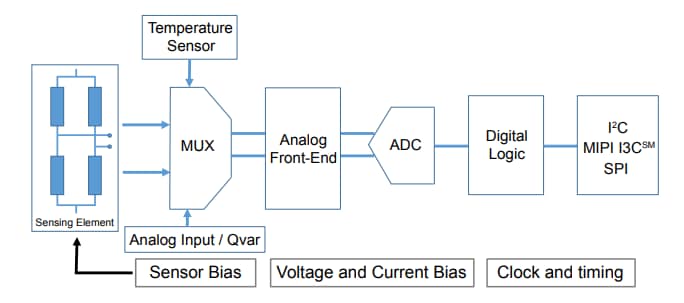

Das absolute digitale Ausgangsbarometer ILPS22QS von STM kombiniert ein Sensorelement und eine IC-Schnittstelle, die über^I2C-, MIPI-I3CSM- oder SPI-Schnittstellen vom Sensorelement zur Applikation kommuniziert. Das Sensorelement erkennt den absoluten Druck und besteht aus einer aufgehängten Membran, die mit einem spezifisch dafür von ST entwickelten Prozess hergestellt wurde.

Der ILPS22QS wird in einem vollständig geformten LGA-Gehäuse (HLGA) mit Öffnungen angeboten und arbeitet über einen erweiterten Temperaturbereich von -40 °C bis +105 °C. Das LGA-Gehäuse ist mit Öffnungen versehen, um einen externen Druck zu ermöglichen, der das Sensorelement erreicht.

Merkmale

Wählbarer dualer absoluter Skalenendwert-Druckbereich
- Modus 1 bei 260 hPa ~ 1.260 hPa
- Modus 2 bei 260 hPa ~ 4.060 hPa
Stromverbrauch bis hinunter zu 1,8 μA
Absolute Druckgenauigkeit: 0,5 hPa
Geringes Drucksensor-Rauschen: 0,34 Pa
Hochleistungs-TCO: 0,45 Pa/°C
Embedded-Temperaturausgleich
Erweiterter Temperaturbereich von -40 °C bis +105 °C
24-Bit-Druckdaten-Ausgabe
ODR von 1 Hz bis 200 Hz
