STMicroelectronics LED8102S LED-Array-Treiber
Der ALED8102S LED-Array-Treiber von STMicroelectronics ist ein monolithischer Niederspannungs-LED-Treiber mit acht Low-Side-Kanälen. Der ALED8102S ist für eine Ausgangsantriebsleistung von 20 V ausgelegt und ermöglicht dadurch die Verbindung von verschiedenen reihengeschalteten LEDs. Die acht geregelten Stromquellen bieten einen Konstantstrom von 5 mA bis 100 mA zum Antrieb von LEDs. Der Strom wird durch einen einzelnen externen Widerstand programmiert.
Der LED8102S ist mit einem Wärmemanagement ausgestattet, welches das Bauteil schützt, indem es in den abgeschalteten Zustand gezwungen wird (ausschalten bei 170 °C mit 15 °C Hysterese für den Neustart, typisch) Die thermischen Schutzschalter schalten nur die Ausgangskanäle aus.
Der Betriebsversorgungsspannungsbereich liegt zwischen 3 V und 5,5 V. Die Ausgangssteuerung erfolgt über vier Schalteingänge, die eine Ein-/Aus-Kippaktion aufweisen. Auf allen aktiven LEDs kann die Helligkeit mit einem globalen PWM-Signal eingestellt werden, das auf dem Ausgangs-Freigabe-Pin (OE) angelegt wird. Die Ausgänge können parallelgeschaltet oder wenn diese nicht genutzt werden, unbeschaltet gelassen werden.
Der LED8102S LED-Treiber wird in einem 14-Pin-HTTSSOP-Gehäuse (High Thermal Efficiency Thin Shrink Small Outline Package, HTTSSOP) angeboten.
Merkmale
- Acht Konstantstrom-Ausgangskanäle, die über vier Schaltereingänge gesteuert werden
- Ausgangsstrom von 5 mA bis 100 mA
- Strom über externen Widerstand programmierbar
- Versorgungsspannung: 3,0 V bis 5,5 V
- 20 V Stromgeneratoren-Nennspannung
- Thermische Abschaltung
- Betriebssperrschichttemperaturbereich: -40 °C bis +150 °C
- ESD-Schutz: Human-Body-Modell von 2,0 kV, Machine-Modell von 100 V
- Gehäuseausführung: HTSSOP-16
- Gehäuseabmessungen: 5,0 mm x 4,4 mm
Applikationen
- Weiße und RGB-Beleuchtung und -Hintergrundbeleuchtung
- Geräteanzeige und Human-Machine-Schnittstelle
- Industrie-Display und Funktionsanzeigen
- Gebäudebeleuchtung
Blockdiagramm

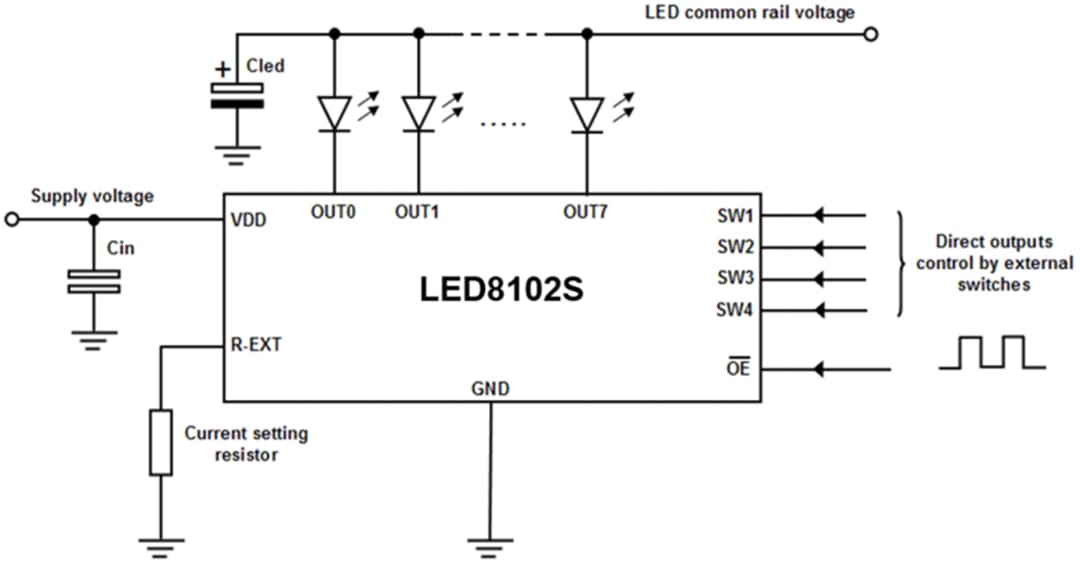

Typische Applikations-Schaltung

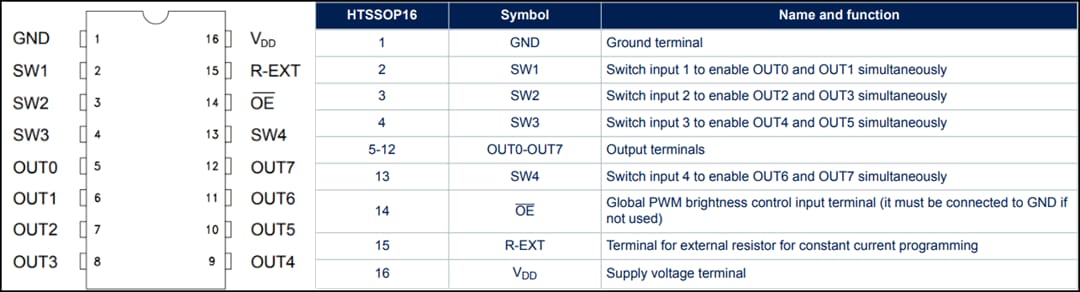

Pin-Bezeichnungen
Dazugehöriges Evaluierungskit
STMicroelectronics STEVAL-LLL010V1 Evaluierungskit
Ein doppelseitiges LED-Panelboard und ein separates Steuerboard mit MCU und mehreren Tasten für die Benutzeroberfläche.
