STMicroelectronics M24LR16E Dynamische NFC-Tags

STMicroelectronics M24LR16E Dynamische NFC-Tags sind NFC/RFID-Tag-ICs mit einem elektrisch löschbaren programmierbaren Dual-Schnittstellen-Speicher (EEPROM). Sie verfügen über eine I2C-Schnittstelle und können über ein VCC-Netzteil betrieben werden. Darüber hinaus ist das M24LR16E ein berührungsloser Speicher, der von der empfangenen elektromagnetischen Trägerwelle betrieben wird. Sie sind als 2.048 × 8 Bits im I2C-Modus und als 512 × 32 Bits im ISO 15693 und ISO 18000-3-Modus 1 HF-Modus organisiert. Sie verfügen über einen Energy Harvesting-Analogausgang sowie einen benutzerkonfigurierbaren digitalen Ausgangspin, der während des HF-Schreibvorgangs oder im HF-Busy-Modus umschaltet.

The STMicroelectronics M24LR16E Dynamic NFC/RFID Tag is available in a compact ECOPACK2® package and is RoHS-compliant and Halogen-free.

Merkmale

  • I2C-Schnittstelle:
    • Serielle I2-Zweidraht-Schnittstelle unterstützt ein 400kHz-Protokoll
    • Versorgungsspannung: -1,8 V bis 5,5 V
    • Byte- und Seitenschreiben (bis zu 4 Bytes)
    • Wahlfreie und sequentielle Lesemodi
    • Zeitlich selbstprogrammierender Zyklus
    • Automatische Adressinkrementierung
    • Verbesserter ESD-/Latch-Up-Schutz
    • I2C-Timeout
  • Berührungslose Schnittstelle:
    • ISO 15693 und ISO 18000-3 Modus 1-kompatible 13,56MHz-Trägerfrequenz mit ±7 kHz
    • Zum Tag: 10 % oder 100 % ASK-Modulation mit 1/4 (26 KBit/s) oder 1/256 (1,6 KBit/s) Impuls-Positionskodierung
    • Vom Tag: Lastenmodulation mit Manchester-Kodierung mit 423 kHz und 484 kHz Unterträgern im niedrigen (6,6 kBit/s) oder hohen (26 kBit/s) Datenratenmodus
    • Unterstützt die 53kBit/s-Datenrate mit Schnell-Befehlen
    • Interne Abstimm-Kapazität: 27,5 pF
    • Einzigartiger 64-Bit-Identifizierer (UID)
    • Lese-Block und Schreibvorgänge (32-Bit-Blöcke)
  • Digitaler Ausgangspin:
    • Benutzerkonfigurierbarer Pin: HF-Schreibvorgang wird durchgeführt oder HF-Busy-Modus
    • Energy Harvesting
    • Analog-Pin für Energy Harvesting
    • 4 Senkstrom-konfigurierbare Bereiche
  • Speicher:
    • 16KBit-EEPROM organisiert in 2.048 Bytes im I2C-Modus und 512 Blöcke mit 32-Bits im HF-Modus
    • Schreibzeit: I2C: 5 ms (max.) / HF: 5,75 ms einschließlich interne Prüfzeit
    • Mehr als 1 Million Schreib-Zyklen
    • Datenhaltung von mehr als 40 Jahren
    • Mehrfacher Passwortschutz im HF-Modus
    • Einzelner Passwortschutz im I2C-Modus

Applikationen

  • IoT nodes (home automation, smart home, etc.)
  • Pairing and configuration of consumer applications
  • NFC accessories (headsets, speakers, etc.)
  • Wearable infotainment
  • Fitness equipment
  • Consumer electronics
  • Healthcare
  • Smart printers
  • Meters
  • Electronic shelf labels

Videos

Verwandtes Produkt

STMicroelectronics M24LRxE Dynamic NFC Tags

NFC RF interface allows remote programming and updates.

Learn Moreüber STMicroelectronics M24LRxE Dynamic NFC Tags View Productsverwandt mit STMicroelectronics M24LRxE Dynamic NFC Tags

Logikschaltungs-Diagramm

STMicroelectronics M24LR16E Dynamische NFC-Tags

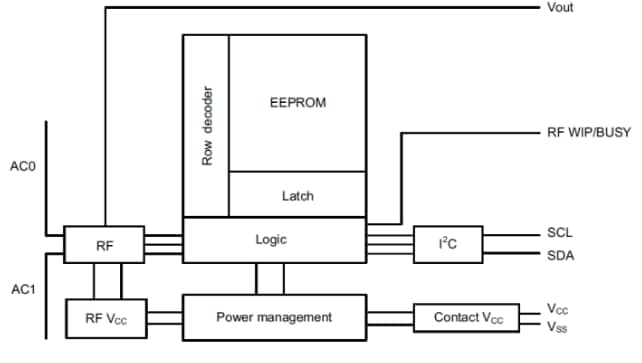

Blockdiagramm

Blockdiagramm - STMicroelectronics M24LR16E Dynamische NFC-Tags
