STMicroelectronics STEVAL-LLL012V1 Smart-LED-Treiber-Referenzdesign

Das STEVAL-LLL012V1 Smart-LED-Treiber-Referenzdesign von STMicroelectronics bietet eine vollständige Beispielschaltung für vernetzte Beleuchtung mit BLUETOOTH® Low Energy-Konnektivität. Der STEVAL-LLL012V1 Flyback-Controller mit hohem Leistungsfaktor von STMicroelectronics basiert auf einem Controller mit verbessertem Spitzenstrommodus, der hauptsächlich einen Flyback- oder Auf-/Abwärtswandler mit hohem Leistungsfaktor (HPF) steuern kann. Die Konnektivität wird von einem stromsparenden BLUENRG-M2SP Bluetooth-Modul bereitgestellt.

Das STEVAL-LLL012V1 Referenzdesign von STMicroelectronics besteht aus einem Leistungsboard und einem Konnektivitätsboard.

Das Leistungsboard ist eine einstufige LED-Treiberschaltung mit hohem Leistungsfaktor (HPF) und niedrigem Klirrfaktor (THD), die auf LED-Netzteil-Spezifikationen für Smart-Home-Beleuchtungsapplikationen zugeschnitten ist.

Auf der Primärseite verwaltet der HVLED001B Controller den AC/DC-HPF-Sperrwandler. Die Primärseitenregelung und die Optokoppler-Steuerung werden unabhängig auf dem Chip angewendet und nutzen sowohl eine präzise Regelung als auch eine sehr niedrige standby-Leistung unter Nulllast-Bedingungen. Der Wandler liefert eine maximale Ausgangsleistung von 35 W.Das Leistungsboard kann LEDs von 0,7 A in einem Bereich von 24 V bis 48 V sowie einen Universaleingangsbereich (90 V bis 265 V_AC) mit einem sehr hohen Leistungsfaktor und einer sehr niedrigen Eingangsstromverzerrung ansteuern. Der Stromversorgungs-Standby-Verbrauch beträgt weniger als 500 mW.Darüber hinaus bietet das Leistungsboard eine Versorgungsspannung von 3,3 V (J12-Pin 1) zum Konnektivitätsboard (verbunden über J12) und zu einem gemeinsamen GND (J12-Pin 4).

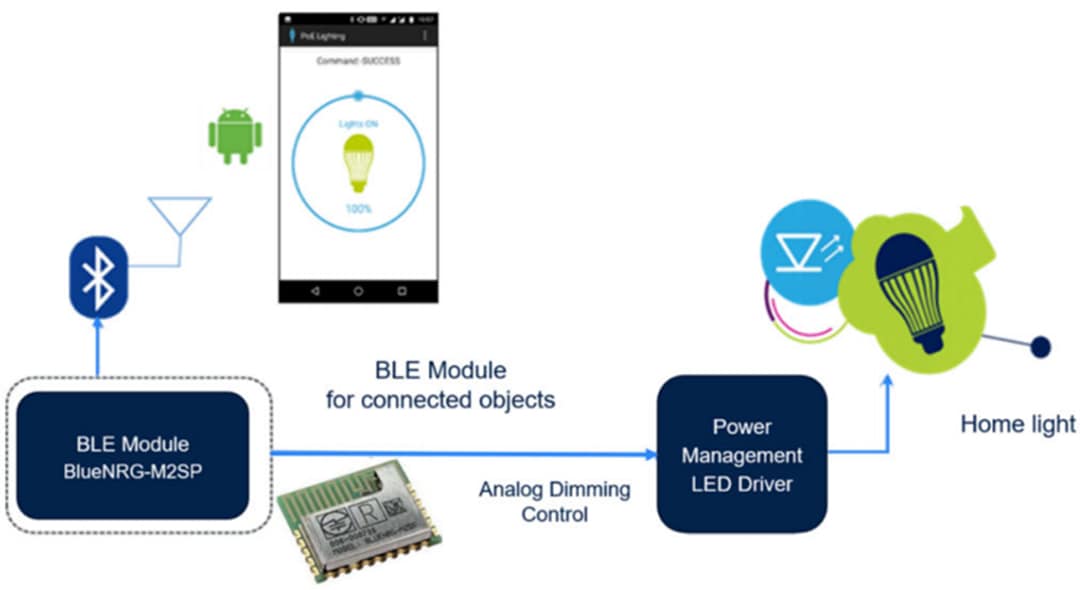

Das Konnektivitätsboard beherbergt das Blue Module BLUENRG-M2SP, so dass der Benutzer ein Smartphone verwenden kann, um den Aktivierungs-/Deaktivierungsstatus (J12 Pin 3) und die PWM-Dimmsignale (J12 Pin 2) zu steuern.

Merkmale

35-W-LED-Treiber mit Flyback-und Sekundärregelung mit hohem Leistungsfaktor (HPF) und Konstantstrom (CC)
Drahtlose Konnektivität mit BLE
ST BLE Mesh mobile App-Unterstützung
STSW-LLL012FW Software-Unterstützung
Akzeptiert Ein-/Aus-Fernsteuerung und PWM-Verdunkelungsbefehle (10 % bis 100 %)
0,7 A LED-Strom
LED-Spannung: 24 V bis 48 V
THD < 15 %
PF > 0,95 bei Volllast für einen großen Eingangsbereich
Wirkungsgrad: > 90 %
Standby-Verbrauch: <0,5 W
Kurzschluss- und offener Stromkreis-Schutz

Hauptkomponenten
- HVLED001B Flyback-Controller mit hohem Leistungsfaktor
- BLUENRG-M2SP Bluetooth Low Energy-Modul
- LF33ABDT-TR LDO Spannungsregler
- STD10LN80K5 MDmesh™ K5 Leistungs-MOSFET
- STF10LN80K5 MDmesh™ K5 Leistungs-MOSFET
- TL431 Spannungsreferenz
- TSM1012 Spannungs- und Strom-Controller
- TSX561 CMOS-Operationsverstärker
- STTH803 Sekundärer Hochfrequenz-Gleichrichter
- STPS1H100A Schottky-Gleichrichter
- STTH108A Ultraschneller Gleichrichter

STSW-LLL012FW Software

Die STMicroelectronics STSW-LLL012FW Software von STMicroelectronics ist zur Steuerung der LED-Beleuchtung in einem Smart-Home-Szenario ausgelegt, das auf dem drahtlosen BLE-Mesh-Netzwerk mit dem STEVAL-LLL012V1 Smart-LED-Treiber-Referenzdesign basiert. Die STSW-LLL012FW Software ermöglicht die Fern-Verdunkelung plus EIN-/AUS-Steuerung von einem einzelnen Android- oder iOS-Telefongerät zusammen mit der ST BLE Mesh-Mobil-App. Diese Software kann zum Testen der BLUENRG-M2SP-Konnektivität und des HVLED001B-LED-Leistungsteuerungsfunktionsumfangs oder zur Entwicklung von benutzerdefinierten Lösungen verwendet werden.

Speziell zur Unterstützung von Smart-Home-LED-Beleuchtungsapplikationen ausgelegt und läuft auf dem BLUENRG-M2SP drahtlosen Modul
BLE drahtloser Mesh-Netzwerkfunktionsumfang für die Fernsteuerung von mehreren Knoten
EIN/AUS-LED- und Verdunkelungssteuerung mit Unterstützung der ST BLE Mesh Android- oder iOS-Mobil-App
Verdunkelungsauflösung von 1 % plus E-/Aus-Steuerung

Die STSW-LLL012FW Software ist zum kostenlosen Herunterladen von STMicroelectronics mit entwicklerfreundlichen Lizenzbedingungen verfügbar.

STSW-LLL012FW Software von STMicroelectronics herunterladen

ST BLE Mesh-Apps

Die ST BLE Mesh-Apps für Android und iOS von STMicroelectronics ermöglichen Benutzern die Erstellung von Bluetooth Mesh-Profil-konformen mobilen Apps. Die Apps können für die Bereitstellung, Konfiguration und Steuerung mehrerer Bluetooth Mesh Profile-konformer Geräte in einem BLE Mesh-Netzwerk für Internet of Things(IoT)-Lösungen verwendet werden. Vorkompilierte, einsatzbereite Apps, die auf STBLEMesh SDK basieren, sind für eine schnelle Evaluierung auf Google Play- und iTunes-Stores verfügbar.
