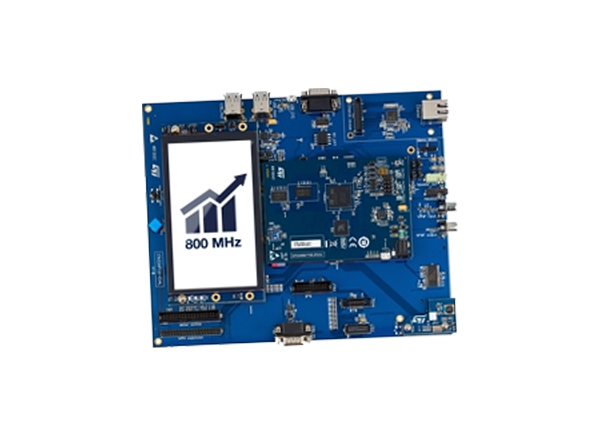

STMicroelectronics STM32MP157D-EV1 Evaluierungsboard

Das STMicroelectronics STM32MP157D-EV1 Evaluierungsboard ist zur Evaluierung der Funktionen der ARM®-basierten Cortex^®-A7-32-Bit-800-MHz-Dual- und STM32MP1 Cortex^®-M4-32-Bit-MPUs. Dieses Board mit STM32MP1 MPUs ermöglicht Benutzern die Entwicklung von Applikationen mit der STM32 MPU-OpenSTLinux-Distributionssoftware für den Hauptprozessor und der STM32CubeMP1-Software für den Co-Prozessor. Das STM32MP157D-EV1 Board umfasst ein ST-LINK-Embedded-Debug-Tool, LEDs, Drucktasten, einen Joystick, 1-GBit/s-Ethernet, CAN-FD, einen USB-OTG-Mikro-AB-Steckverbinder und vier USB-Host-Typ-A-Steckverbinder. Darüber hinaus enthält dieses Board ein LCD-Display mit einem Touch-Panel, eine Kamera, eine Stereo-Headsetbuchse mit analogem Mikrofoneingang, vier digitale Mikrofone, ein SPDIF-Rx/Tx, eine Smartcard und eine microSD™-Karte. Zur Erweiterung des Funktionsumfangs des STM32MP157D-EV1 Evaluierungsboards sind zwei GPIO-Erweiterungssteckverbinder für Motorsteuerungs- und Raspberry Pi-Abschirmungen verfügbar.

Merkmale

STM32MP157 ARM-basierter Cortex^®-A7-800-MHz-32-Bit-Dual- und Cortex^™-M4-32-Bit-MPU im LFBGA448-Gehäuse
ST PMIC STPMIC1
2 x 4 GB DDR3L, 16-Bit und 533 MHz
2 x 512 MB Quad-SPI-Flash-Speicher
32 GB eMMC v5.0
8 GB SLC-NAND, 8-Bits, 8-Bit-ECC und 4 kBit/s
1 GBit/s Ethernet (RGMII) konform mit IEEE-802.3ab
USB-Host-4-Anschluss-Hub
USB-OTG-HS
CAN-FD
5,5-Zoll-TFT (14 cm) mit 720 x 1.280 Pixeln und LED-Hintergrundbeleuchtung, MIPI-DSISM-Schnittstelle und kapazitives Touch-Panel
SAI-Audio-Codec
5-Megapixel- und 8-Bit-Kamera
4 x digitale ST-MEMS-Mikrofone
Smartcard
microSD™-Karte
2 Benutzer-LEDs
2 Drucktaster (Reset und Benutzer) und 1 Aktivierungstaste
Joystick mit vierseitiger Richtungssteuerung und Auswahltaste
5-V-/4-A-Stromversorgung
ST-LINK/V2-1 On-Board-Debugger/Programmierer mit USB-Neuaufzählungsfunktion:
- Virtueller COM-Anschluss und Debug-Anschluss

Board-Verbinder:
- Ethernet-RJ45
- 4 x USB-Host-Typ-A
- USB-OTG-Mikro-AB
- SPDIF-RCA-Eingang und -Ausgang
- CAN-FD
- Stereo-Headsetbuchse mit analogem Mikrofon-Eingang
- Audiobuchse für externe Lautsprecher
- Motorsteuerung
- Externes I²C
- LTDC
- Trace, JTAG und RS-232
- GPIO-Erweiterungssteckverbinder (Raspberry Pi-Abschirmungsfunktion)
- Erweiterungssteckverbinder für MEMS-Mikrofon-Tochterboard
STM32CubeMP1 und vollständige OpenSTLinux-Distributionssoftware für Mainline Open Source Linux^® STM32 MPU (wie z. B. STM32MP1Starter) und Beispiele
Unterstützt eine große Auswahl von Integrated Development Environments (IDEs), einschließlich IAR™ Embedded Workbench^®, MDK-ARM und STM32CubeIDE
