STMicroelectronics VL53L8CH Time-of-Flight-(ToF)-Sensor
Der Time-of-Flight-(ToF)-Sensor VL53L8CH von STMicroelectronics ist ein 8x8-Multizonen-Sensor, der eine verbesserte Leistung bei Umgebungslicht bietet. Dieser Sensor verfügt über ein breites diagonales Sichtfeld (FoV) von 65 ° und eine innovative Datenausgabe in Form eines kompakten und normalisierten Histogramms (CNH) für KI-Anwendungen. Der ToF-Sensor V53L8CH bietet außerdem einen Bereich von 2 cm bis 400 cm pro Zone, eine Abtastrate von bis zu 60 Hz und einen Betriebstemperaturbereich von -30 °C bis 85 °C. Der Sensor integriert einen vertikalen Oberflächenemitterlaser (VCSEL), der ein vollständig unsichtbares IR-Licht mit einer Wellenlänge von 940 nm emittiert und gemäß Klasse 1 zertifiziert ist. Der ToF-Sensor VL53L8CH ist mit einer Abmessung von 6,4 mm x 3 mm x 1,75 mm in einem optischen LGA16-Gehäuse erhältlich.
Der VL53L8CH ToF-Sensor ist kompatibel mit einem Treiber, der mit VL53L7CH kompatibel ist, und Pin-zu-Pin-kompatibel mit VL53L8CX. Dieser Sensor wird in KI-Applikationen verwendet, die Mehrzonen-Rohdaten, Becherrand-Erkennung für Kaffeemaschinen, Gestenbewegung, Handhaltungserkennung und Bodenerkennung für Robotik und Staubsauger benötigen.
Merkmale
- Kompakter und normalisierter Histogramm-Datenausgang (CNH) für KI:
- Multizonen-Datenausgang bis zu 64 separate Zonen
- Histogramm-Ausgang mit Signalzählung für jeden Behälter
- Bis zu 128 Behälter, Histogramm-programmierbare Größe
- Mindestbreite des Behälters bis 37 mm
- Maximale Frequenz über I2C oder SPI: bis zu 30 Hz
- IR-Umgebungslichtpegel für jede Zone
- Alle mit Time-of-Flight verarbeiteten Daten (Entfernung, Signalamplitude und Reflexion) sind verfügbar
- Großer ToF-Sensor mit 65° FoV:
- 45° x 45° quadratische FoV
- Autonomer Stromsparmodus mit programmierbaren Interrupt-Schwellwerten zum Aktivieren des Hosts
- Reichweite von bis zu 400 cm
- Bewegungsanzeige für jede Zone, um eine Beweung der Ziele zu erkennen
- Hochkonfigurierbare CNH, um die Benutzererwartungen zu erfüllen:
- 64 Zonen mit 18 Behältern bei 15 Hz
- 32 Zonen mit 36 Behältern bei 15 Hz
- 16 Zonen mit 48 Behältern bei 25 Hz
- Vollständig integriertes Miniatur-Modul
- 940 nm Unsichtbarer Licht Vertical-Cavity Surface-Emitting Laser (VCSEL)
- Diffraktive optische Elemente (DOE) an Sender und Empfänger ermöglichen ein quadratisches FoV
- Empfangsarray von einzelnen Photonen-Avalanche-Dioden (Single Photon Avalanche Diodes, SPADs)
- Firmware, die mit einem stromsparenden Mikrocontroller betrieben wird
- Abmessungen: 6,4 mm x 3 mm x 1,75 mm
- Einfache Integration:
- Einzelne Reflow-fähige Komponente
- Erfordert eine Kern-Spannungsversorgung von 1,8 V und eine AVDD-Spannungsversorgung von 3,3 V.
- Optionaler IOVDD-Schnittstellenspannungspegel von 1,2 V oder 1,8 V
- I2C-Schnittstelle (bis zu 1 MHz) oder SPI-Schnittstelle (bis zu 3 MHz)
- Kompatibel mit einer großen Auswahl von Deckglasmaterialien
- Treiber-kompatibel mit VL53L7CH
- Pin-zu-Pin-kompatibel mit VL53L8CX
Applikationen
- KI-Applikationen, die Mehrzonen-Rohdaten benötigen
- Becherranderkennung für Kaffeemaschinen und Getränkespender
- Personenzählung für Smart-Gebäude und Smart-Homes
- Bodenmessung für Robotik und Staubsauger
- Gestenbewegung und Handhaltungserkennung
Systemblockdiagramm

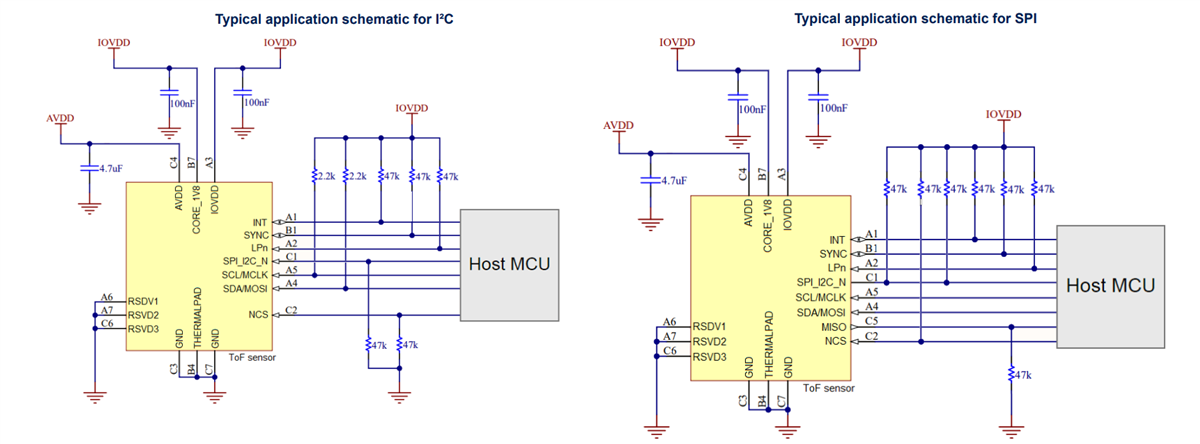

Applikations-Schaltplandiagramme
