STMicroelectronics M2P45M12W2-1LA Fahrzeug Leistungsmodul
STMicroelectronics M2P45M12W2-1LA Fahrzeug Leistungsmodul bietet eine Sixpack Topologie mit integriertem NTC, das für die DC/DC-Wandler Stufe des on-board Ladegerät (OBC) in Hybrid- und Elektrofahrzeugen vorgesehen ist. Das Leistungsmodul integriert sechs Leistungs-MOSFETs der zweiten Generation aus Siliciumcarbid. Das gut erkannte Chip Technologie ermöglicht es STMicroelectronics M2P45M12W2-1LA Energie Verluste zu minimieren und in einem hohen Schaltfrequenz Modus zu arbeiten. Mit dem Modul können Benutzer komplexe Topologien mit sehr hohen Leistungsdichten und hohem Wirkungsgrad erstellen.
Das mit AlN isolierte Substrat ermöglicht eine optimale thermische Betriebsverhalten. Darüber hinaus garantiert das ACEPACK DMT-32-specific Design mit Rillen auf der Form eine hohe Kriechstrecke. Die Zickzack-Pin-Option verbessert die Flexibilität auf PCB-Ebene.
Merkmale
- AQG-324-qualifiziert
- 1200 V Sperrspannung
- Typischer RDS(on) von 47,5 mΩ
- Maximale Sperrschicht-Betriebstemperatur TJ = 175 °C
- Zig-Zag-Pin-Ausführung
- DBC Cu-AlN-Cu-basiertes Substrat zur Verbesserung des thermischen Betriebsverhaltens
- Isolationsspannung: 3 kV
- Integrierter NTC-Temperatursensor

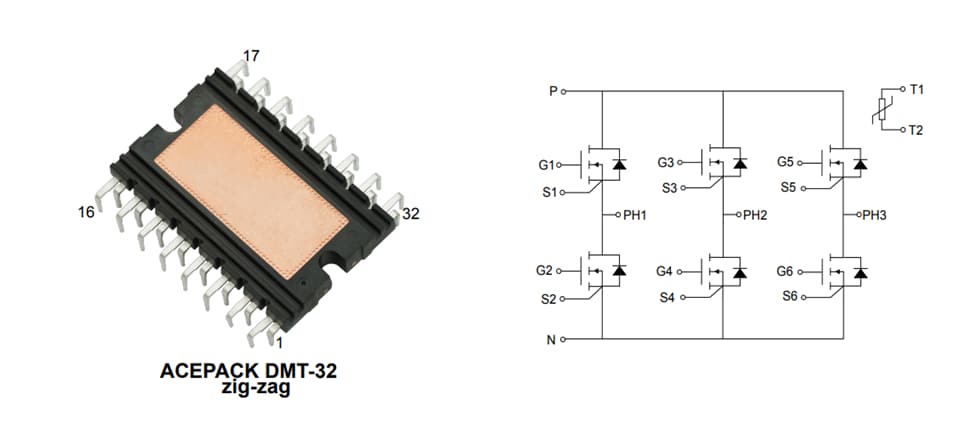

Typische Applikation
Pinbelegung
