STMicroelectronics STEVAL-BMS114 BMS-Evaluierungsboard
Das STMicroelectronics STEVAL-BMS114 Batteriemanagementsystem (BMS) -Evaluierungsboard wird von 1 bis 31 Lithium-Ionen-Batterieknoten betrieben und liefert ein komplexes Überwachungsnetzwerk zur Messung der Spannung, des Stroms und der Temperatur jeder Zelle. Jeder Batterieknoten verwaltet 4 bis 14 Zellen für einen Spannungsbereich zwischen 48 V und 800 V. Das board implementiert den L99BM114 Multizellenbatterie-Überwachungs- und balancing-IC für den Batterieknotenstatus durch Stapel-Spannungsmessung, Zellenspannungsmessung, Temperaturmessung und coulomb-Zählung. Mess- und Diagnoseaufgaben können entweder auf Anfrage oder periodisch mit einem programmierbaren Zyklusintervall ausgeführt werden.

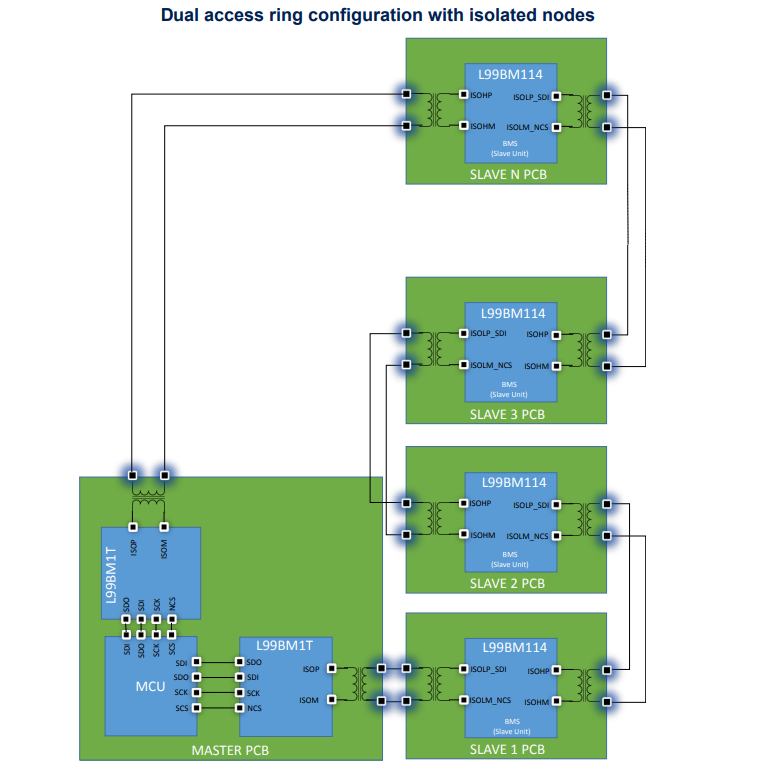

Der STEVAL-BMS114 von STMicroelectronics kann in zwei verschiedenen Verkettungstopologien betrieben werden: Einzelzugriff und Dual-Zugriffsring. In einer Einzelzugangs-Verkettungskonfiguration ist eine Reihe von AFE mit einem MCU-Board über einen einzelnen Transceiver verbunden, der mit dem isolierten ISOL-Anschluss STEVAL-BMS114 verbunden ist. Die AFEs sind über den isolierten ISOH-Anschluss miteinander verbunden. Der MCU kommuniziert über das SPI-Protokoll mit dem auf dem STEVAL-BMS1T befindlichen Transceiver L99BM1T. Der Transceiver wandelt diese Signale in ISO-SPI-Signale um, um mit dem BMS zu kommunizieren. Der STEVAL-BMS1T ermöglicht die Umwandlung von SPI-Signalen in isolierte SPI-Signale, reduziert die Anzahl der erforderlichen Drähte von vier auf zwei und implementiert eine differential-Kommunikation für eine höhere Rauschimmunität.
Merkmale
- Enthält den L99BM114 Multizellenbatterie-Überwachungs- und balancing-IC
- Spannungsüberwachung jeder einzelnen Zelle und des gesamten Batterieknotens
- Spannungs-, Strom- und Temperaturmessung jeder Zelle
- 5 GPIOs zur Verbindung von Temperatursensoren als NTCs
- Ein NTC, der auf dem L99BM114 zur Messung der chip-Temperatur gehostet wird
- Passiver Ausgleich
- Kompakte Größe: 100 mm x 76 mm
Applikationen
- Industrielles Batteriemanagementsystem (BMS)
- Tragbare und halb-tragbare Geräte
- E-Bikes und E-Scooter
- 48 V und Hochspannungs-Akkus

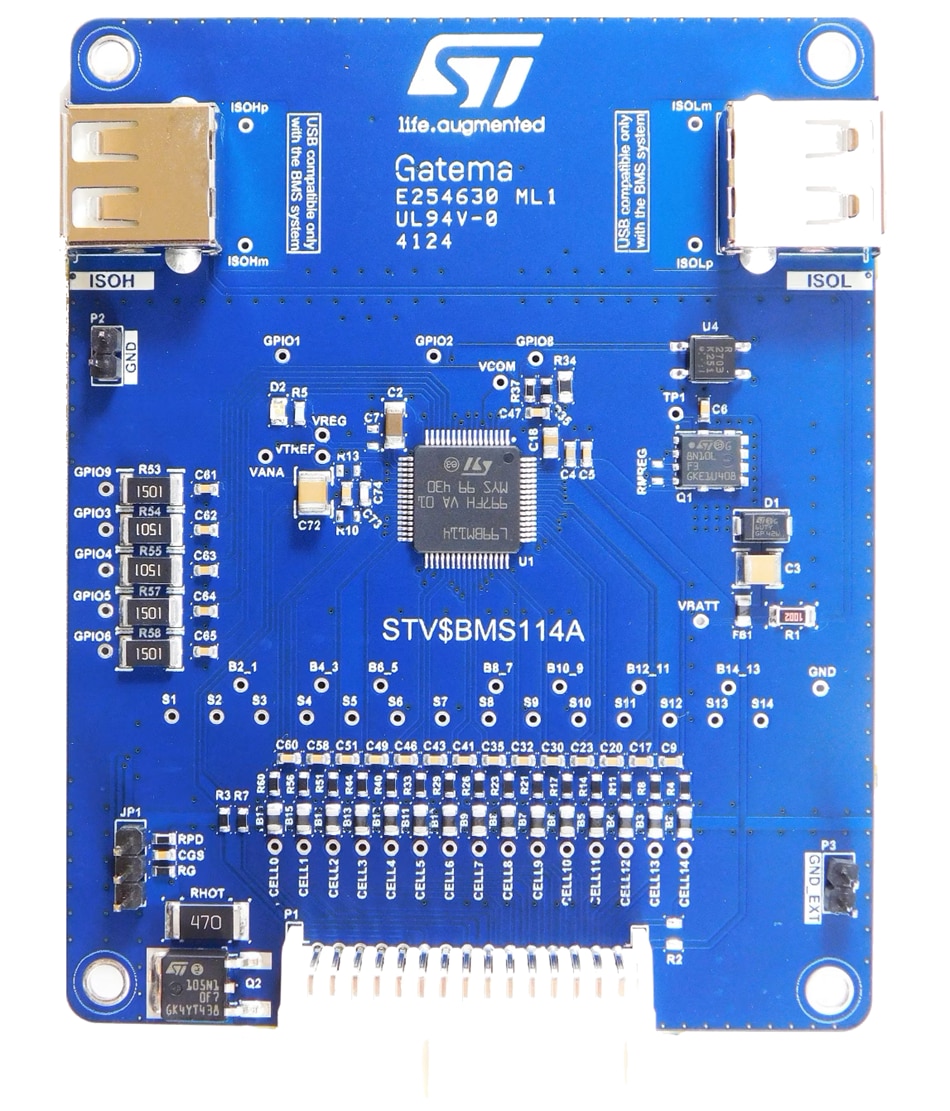

Layout
