STMicroelectronics STEVAL-ISA203V1 Evaluierungsboard

Das STMicroelectronics STEVAL-ISA203V1 Evaluierungsboard ist zur Demonstration einer DC/DC-Umwandlung mit hohem Wirkungsgrad und einem Ausgang von 60 W (12 V/5 A) von einem Eingang von 42 bis 56 V_DC (Nennspannung von 48 V) ausgelegt. Das STEVAL-ISA203V1 Board bietet Parameter, die sich besonders für Telekommunikationsapplikationen eignen.

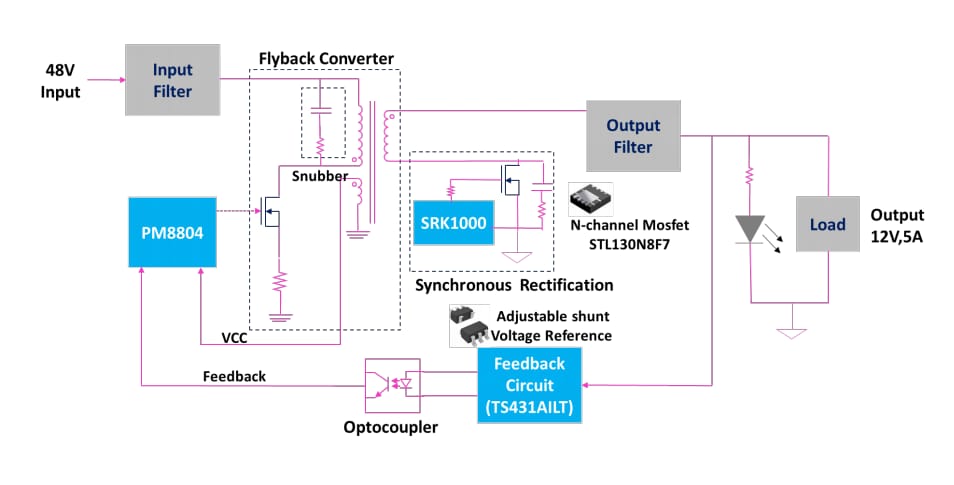

Der PM8804 Controller verfügt über alle integrierten Schaltungen, die für einen kompakten und effizienten 48-V-Wandler erforderlich sind. Der PM8804 verwaltet die Flyback-Topologie, auf der die Leistungsumwandlung basiert. Der hochkonfigurierbare Controller verfügt über einen programmierbaren Oszillator für die Regelung der Schaltfrequenz bis zu 1 MHz, einen einstellbaren Neigungsausgleich, zwei komplementäre Low-Side-Treiber mit programmierbarer Totzeit, einen programmierbaren Sanftanlauf, eine weiche Abschaltung und eine programmierbare Strommessungs-Ausblendzeit.

Auf der Sekundärseite wird der SRK1000 adaptive Synchrongleichrichtungsregler für Sperrwandler verwendet. Der SRK1000 Sperrwandler-Synchrongleichrichtungsregler nimmt das Body-Dioden-Rückkopplungssignal vom STL130N8F7 sekundären MOSFETs.

Das STEVAL-ISA203V1 Evaluierungsboard bietet ein kompaktes und effizientes kontinuierliches Leistungsmodus-Sperrwandler-Design, das sich hervorragend für Server und Telekommunikationsausrüstungen eignet.

Merkmale

DC/DC-Sperrwandler basierend auf
- PM8804 PWM-Spitzenstrommodus-Controller
- SRK1000 Adaptiver Synchrongleichrichtungs-Controller
Eingangsspannungsbereich von 42 bis 56 V_DC
Schaltfrequenz von 200 kHz
RoHS-konform

Ausgang:
- Leistung: 60 W
- Spannung: 12 V_DC
- Strom: 5 A
Spitzenwirkungsgrad: > 92 %
