STMicroelectronics ISM330DLC iNEMO® 6-Achsen-Trägheitsmodul
STMicroelectronics ISM330DLC iNEMO® 6-Achsen-Trägheitsmodul ist ein digitaler Hochleistungs-3D-Beschleunigungsmesser und 3D-Gyroskop ideal für Industrie-4.0-Applikationen. Dieses System-in-Package-Modul verwendet die robusten und ausgereiften Herstellungsprozesse, die bereits für die Herstellung von mikromaschinell bearbeiteten Beschleunigungsmessern und Gyroskopen verwendet wird. Die diversen Sensorelemente werden mit einem speziellen mikromechanischen Verfahren hergestellt, während die IC-Schnittstellen mit der CMOS-Technologie entwickelt werden. Dies ermöglicht die Konstruktion einer getrimmten dezidierten Schaltung, um die Merkmale des Sensorelements anzupassen.
Merkmale
- 3D-Beschleunigungsmesser mit wählbarem Endwert: ±2/±4/±8/±16 g
- 3D-Gyroskop mit auswählbarem Endwert: ±125/±250/±500/±1000/±2000 dps
- Analoge Versorgungsspannung: 1,71 V bis 3,6 V
- Serielle SPI- und I2C-Schnittstelle mit der wichtigsten Prozessordatensynchronisierung
- Dedizierte Gyroskop-Ausgangskette mit niedriger Latenz, geringem Rauschen und dedizierten Tiefpassfiltern für die Regelkreisstabilität (OIS und andere Stabilisierungsapplikationen)
- Serielle Hilfs-SPI-Schnittstelle für unabhängigen rauscharmen Datenausgang mit niedriger Latenz für Gyroskop und Beschleunigungsmesser
- Extrem geringer Stromverbrauch für sowohl den Beschleunigungsmesser als auch das Gyroskop und ermöglicht langanhaltende batteriebetriebenen Applikationen: 0,5 mA im normalen Kombimodus und 0,75 mA im Hochleistungs-Kombimodus
- Intelligente FIFO bis zu 4 Kbyte
- Intelligente eingebettete Funktionen und Interrupts: Neigungserkennung, Freifall, Aufweckfunktion, 6D/4D-Ausrichtung, Klicken und Doppelklicken
- Sensor-Hub-Funktion für die effiziente Datenerhebung von zusätzlichen externen Sensoren
- Integriertes hartes, sanftes Glätten für externe magnetische Sensorkorrekturen
- Integrierter Temperatursensor
- Integrierter Selbsttest sowohl für den Beschleunigungsmesser als auch das Gyroskop
- Hohe Schockfestigkeit
- Erweiterter Temperaturbereich (-40 °C bis +85 °C)
- ECOPACK®, RoHS-konform und umweltfreundlich
Applikationen
- Industrielle IoT und angeschlossene Geräte
- Antennen, Plattformen und optische Bild- und Linsenstabilisierung
- Robotik, Drohnen und industrielle Automatisierung
- Navigationssysteme und Telematiken
- Vibrationsüberwachung und Kompensierung

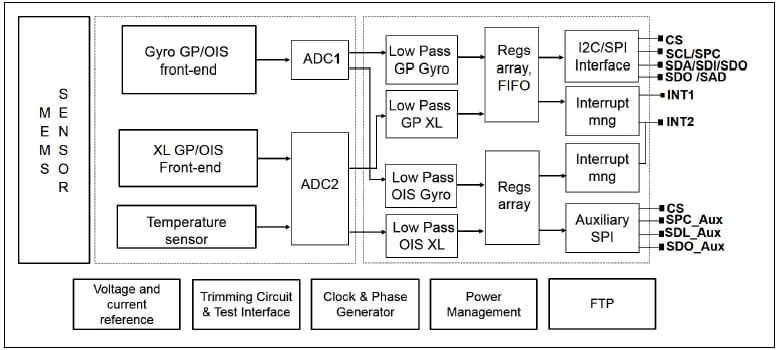

Blockdiagramm der Filter
