STMicroelectronics SPSA068 Abwärtsspannungsregler-PMIC
Der SPSA068 Abwärtsspannungsregler-Leistungsmanagement-IC (PMIC) von STMicroBLUETOOTH verfügt über eine präzise Spannungsreferenz für MCU-Applikationen. Alle Regler verfügen über interne Leistungsschalter. Der Stromsparmodus (LPM) ermöglicht den Betrieb unter leichten Lastbedingungen, wodurch der Ruhestrom auf 50μA (typisch) reduziert wird. Ein interner programmierbarer Speicher ermöglicht die Auswahl der primären Geräteparameter, wie z. B. Ausgangsspannungen und Schaltfrequenzen. Eine SPI-Schnittstelle kann für Diagnosefunktionen, Programmierung, Überwachung und einen externen Fenster-watchdog verwendet werden. Der SPSA068 PMIC von STMicroelectronics bietet Funktionen zur Unterstützung von Applikationen, die die funktionalen Sicherheitsanforderungen gemäß der Automotive-Sicherheitsintegritätsstufe erfüllen müssen.
Merkmale
- AEC-Q100-qualifiziert
- Vorgeschwindigkeits-Abwärtsregler, einstellbar über NVM bis 5.0 V, 3,3 V und 1,2 V bei 0,5 A und 1.0 A Laststrom, 0.4/2.4MHz; über einen externen Widerstandsteiler kann er eine Spannung zwischen 5 V und 1,2 V regeln.
- Präzise Spannungsreferenz (1 %), einstellbar über NVM bis 5.0 V, 3,3 V und 1,2 V bei 20 mA Laststrom
- 5 μA Standby-Modus (IQ)
- Niedriger 50 μA-Ruhestrom im stromsparenden Aktivmodus
- SPI-Schnittstelle mit CRC
- Programmierbarer Soft-Start
- Spannungswächter
- Frequenzspreizung
- Reset-Ausgang
- Einstellbare Fenster-watchdog-Überwachungsprogramme
- VREF -Tracking von VBUCK in der Einschaltphase
- Kurzschlussgeschützte Ausgänge und Fehlererkennungs-pin zum Mikrocontroller
- Geringe Anzahl externer Komponenten
- Thermische Warnung und thermische Abschaltung
- 5.0 mm x 5.0 mm x 1.0 mm, QFN32L Epad-Gehäuse
Applikationen
- Tragbare Geräte
- Unterhaltungselektronik
- Industrieautomatisierung
- Telekommunikation
- Automobil-Applikationen
- IoT-Geräte
- Medizinisches Equipment
- LED-Treiber
Technische Daten
- 4,2 V bis 19 V Betriebsspannungsbereich
- 3,8 V bis 4,2 V Unterspannungsschwellwert
- 0,05 V bis 0,2 V Unterspannungshysterese
- 40 μs typische Unterspannungsfilterzeit
- 2,4 MHz Typische Hauptoszillator-Frequenz
- 0,4 MHz Typische Hilfs-Oszillator-Frequenz
- ±6 % bis ±15 % Leitungs-Transientenregelung
- ±10 % bis ±15 % Lasttransientenregelung
- 200 mΩ bis 395 mΩ Schaltwiderstandsbereich
Evaluierungsboard
STMicroelectronics STEVAL-SPSA068 Evaluierungsboard
Basiert auf dem Abwärtsspannungsregler SPSA068 für MCU-Applikationen in der Fahrzeugindustrie.

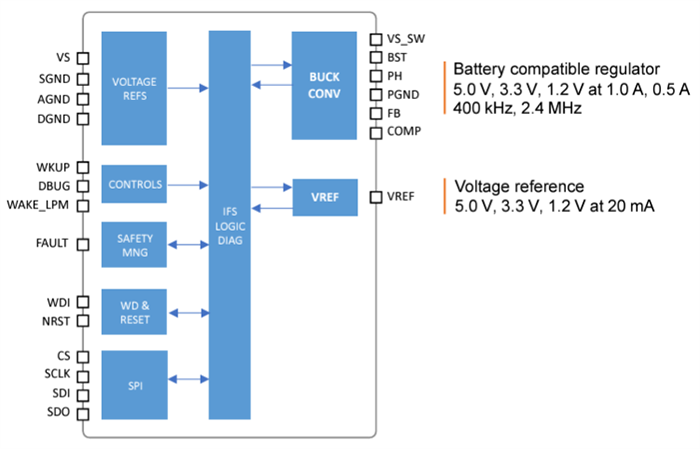

Blockdiagramm
