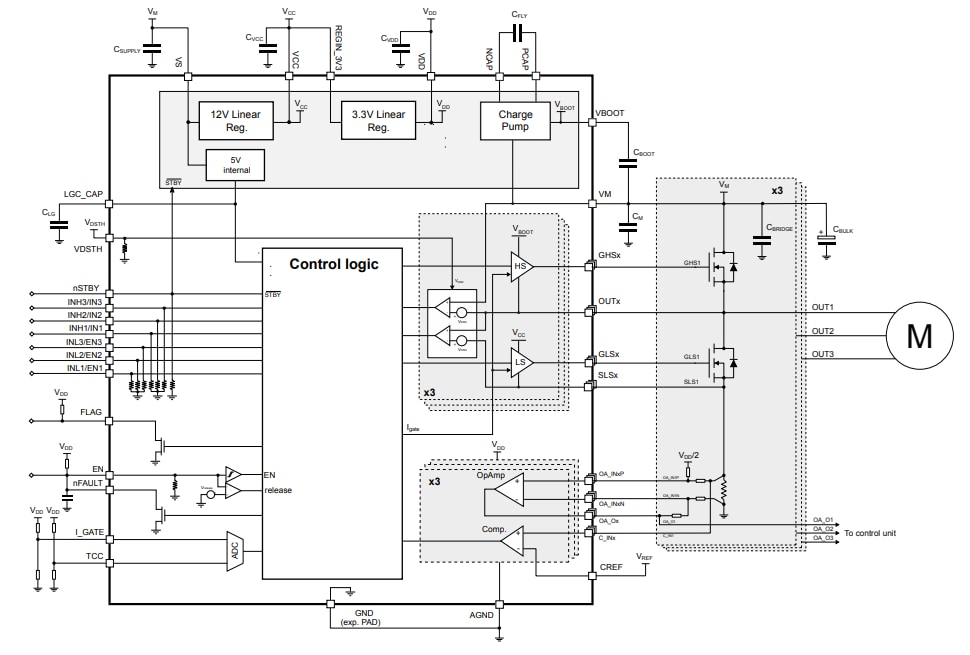

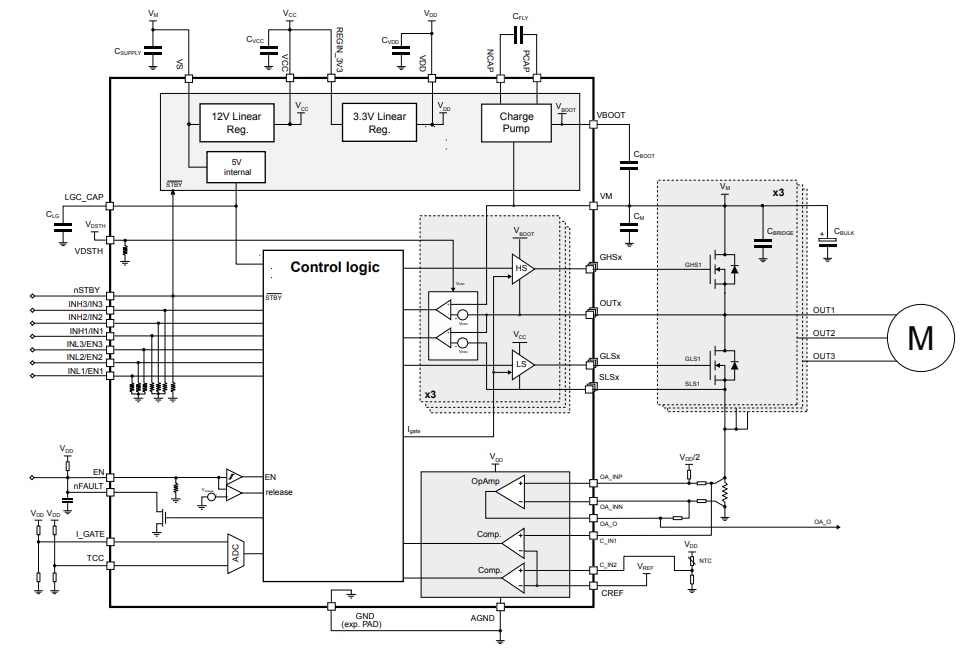

STMicroelectronics STDRIVE102 Dreifach-Halbbrücken-Gate-Treiber

Der STDRIVE102 verfügt über integrierte Schutzfunktionen, die die Robustheit der gesamten Applikation erhöhen. Zu den Schutzfunktionen gehören eine Unterspannungssperre (UVLO) an jeder Versorgung (VCC, VDD und Spannung der Ladungspumpe), thermische Abschaltung und VDS-Überwachung an den MOSFETs auf der Hoch- und Niedrigseite. Wird eine Schutzfunktion ausgelöst, signalisiert der nFAULT-Open-Drain-Pin das Ereignis. Der STMicro STDRIVE102 verfügt über einen weiteren dedizierten Open-Drain-Pin (FLAG), der anzeigt, ob die GATE-Treiber-Versorgungsspannung VCC unter den Schutzgrenzwert fällt. Das Gerät beinhaltet eine intelligente Abschaltfunktion, die im Falle eines Defekts ein sofortiges Abschalten der Ausgänge des Treiberermöglicht und so die Laufzeitverzögerungen zwischen dem Defekt-Erkennungs-Ereignis und dem eigentlichen Ausgangs -Abschalten minimiert.

Zusätzlich zum Hauptversorgungsanschluss (VS) verfügt der STDRIVE102 über einen dedizierten VM-Anschluss, der entsprechend den Drain-Anschlüssen der High-Side-N-Kanal -MOSFETs mit der Motor-Versorgungsspannung verbunden werden sollte. Der VM-Pin wird für die integrierte VDS-Überwachung und als Referenzspannung für die Ladungspumpe verwendet. Die VS- und VM- Pins können mit unterschiedlichen Spannungen betrieben werden, was die Flexibilität des Geräts erhöht.
