STMicroelectronics STEVAL-ROBKIT1 Robotik-Evaluierungskit
Das STMicroelectronics STEVAL-ROBKIT1 Robotik-Evaluierungskit ist ein umfassendes Kit, das als Plattform für die Entwicklung von Robotik-Technologie und -Applikationen ausgelegt ist. Das Kit bietet ein modulares Design, das drei Boards enthält: das Hauptboard, das Motorsteuerungs-Board und das Bildgebungs-Board. Das Hauptboard wird von einem STM32H725 MCU betrieben, der verschiedene Funktionen enthält und die Motor- und Bildgebungs-Boards steuert. Das Motor-Board basiert auf einem STM32G071 Mikrocontroller, der für die Motorsteuerung und -betätigung ausgelegt ist und Motortreiber verwendet, um die Geschwindigkeit und Richtung der Bewegungen des Roboters zu regeln. Das Bildgebungs-Board wird mit einem Time-of-Flight-sensor (ToF) und einem Kameramodul geliefert, wodurch es ermöglicht wird, seine Umgebung intelligent wahrzunehmen und zu interagieren.
Eine Trägheitsmesseinheit (IMU) und ein Magnetometer verbessern die Funktionen des STMicro STEVAL-ROBKIT1 durch die Bereitstellung einer präzisen Ausrichtungs- und Bewegungserkennung, die für die navigation und Stabilität in dynamischen Umgebungen entscheidend sind. Ein BLUETOOTH® Low Energy-Modul (BLE) erleichtert die nahtlose Drahtlos-Kommunikation und ermöglicht so die Steuerung mobiler Schnittstellen. Eine zuverlässige Firmware ermöglicht dem Roboter, sich selbstständig zu bewegen, und dem Benutzer, verschiedene KI-Algorithmen auszuführen.
Merkmale
- Modulares Design für verschiedene Robotik-Applikationen
- Basiert auf dem leistungsstarken STM32H7 MCU
- DC-Motor + STM32G0 Controller für die Navigation
- TOF-Sensor für Hindernis- und Klippenerkennung
- Monochrom-Kamera
- Externer On-Board-Flash- und PSRAM-Speicher
- Mobile App zur Steuerung mit einem Telefon
- 6-Achsen-IMU-Sensor für Odometer
- Magnetometer für Positionsgenauigkeit
- Audio-Signalmessung mit einem digitalen Mikrofon mit geringer Verzerrung
- Tonanzeige mit einem Summer
- BLE-Konnektivität mit zertifiziertem BlueNRG-M2SA-Modul
- LEDs und Tasten für die Benutzerschnittstelle
- 40-Pin-Raspberry Pi-kompatibler GPIO-Steckverbinder
Applikationen
- Sensorfunktionen
- Fabrikautomatisierung
- Geräte für den Einsatz in Haushalt und Gewerbe
- Industrielle Motorsteuerung
- Industrielle Werkzeuge, Motorantriebe und Ausrüstungen
- Persönliche Elektronik
- Elektronik- und Robotik-Spielzeug
Lieferumfang Kit
- STEVAL-ROBKIT1-1 (Mainboard mit STM32H725IGT6 Controller bestückt)
- STEVAL-ROBKIT1-2 (Motorplatine mit STM32G071CBT6 Controller bestückt)
- STEVAL-ROBKIT1-3 (Bildgebungsplatine mit ToF-Sensor und Kameramodul bestückt)
Verwandte Produkte
STMicroelectronics STM32G0 32-Bit-Mikrocontroller (MCUs)
Mainstream-Mikrocontroller, die sich für Applikationen im Verbraucher-, Industrie- und Haushaltsgeräte-Bereich eignen.
STMicroelectronics STSPIN-Niederspannungs-Motortreiber
Für Applikationen in einer Vielzahl von Nennleistungen, Motortypen und verschiedenen Systempartitionierungen.
STMicroelectronics BlueNRG-M2 Applikations-Prozessormodule
Sind mit den BT-Spezifikationen v5.0 konform, BQE-qualifiziert und fungieren sowohl als Master- als auch als Slave-Bauteil.
STMicroelectronics iNEMO 3-Achsen-Beschleunigungsmesser und Gyroskop LSM6DSV16BX
Der 3-Achsen-Beschleunigungsmesser und das Gyroskop sind ein digitaler 3-Achsen-Beschleunigungsmesser und ein digitales 3-Achsen-Gyroskop.
STMicroelectronics LIS2MDL 3-Achsen-Magnetometer mit Digitalausgang
Ist extrem stromsparend, leistungsstark und verfügt über einen Dynamikbereich von ±50 Gauß sowie einen 16-Bit-Daten-Ausgang.
STMicroelectronics MP34DT06J MEMS-Mikrofon
Extrem kompakter, omnidirektionaler, stromsparender und digitaler Audiosensor mit einem SRV von 64 dB und geringer Verzerrung.
STMicroelectronics LSM6DSRX iNEMO-Trägheitsmodul
Ein System-in-Package mit einem digitalen 3D-Beschleunigungsmesser und einem digitalen 3D-Gyroskop.
STMicroelectronics VL53L5CX 8x8-Multizonen - TIme-of-Flight-Sensor
Verbessert die Leistung unter Umgebungslicht mit reduziertem Stromverbrauch.
STMicroelectronics CAM-56G3 Monochrom-Promodule
Für die nahtlose Evaluierung und Integration des VD56G3 1.5-Megapixelmonochrom-Bildsensors ausgelegt.
STMicroelectronics STM32H7 Hochleistungs-MCUs
Basiert auf dem leistungsstarken ARM Cortex-M7-32-Bit-RISC-Core, der bis zu 400 Hz betrieben wird.
Blockdiagramm

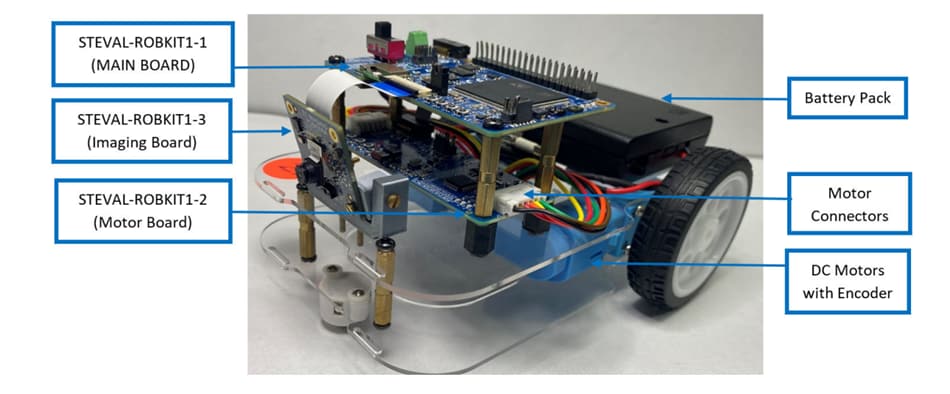

Platzierung der Komponenten

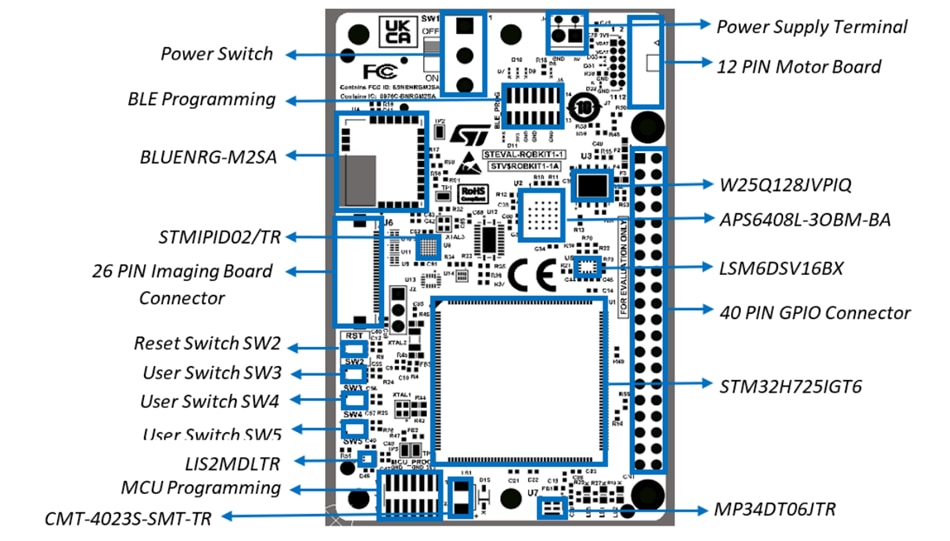

STEVAL-ROBKIT1-1 – Layout
STEVAL-ROBKIT1-2 – Layout
STEVAL-ROBKIT1-3 – Layout
