STMicroelectronics X-NUCLEO-DO4xA1 Erweiterungsboards mit digitalem Ausgang
STMicroelectronics X-NUCLEO-DO4xA1 Erweiterungsboards mit digitalem Ausgang sind für den STM32 Nucleo ausgelegt. Die X-NUCLEO-DO4xA1 Erweiterungsboards von STMicroelectronics bieten eine leistungsstarke, flexible Umgebung zur Evaluierung der Antriebs-/Diagnosefunktionen des IPS4140HQ quad-high-side-smart-Leistungs-solid-state-Relais in einem digitalen Ausgangsmodul, das mit Industrielasten von ≤ 0,6 μA verbunden ist. Die X-NUCLEO-DO4xA1 Erweiterungsboards bieten zwei Applikationsseiten (eine Logik- und eine Prozessseite), die durch die galvanische Trennung des 2,8 kVRMS, die durch die STISO621 Digitalisolatoren vollständig getrennt wird. Die Logikseite ist die Applikationsseite, auf der der MCU arbeitet und wird von der VISO _ L-Schiene (3,3 V oder 5.0 V, gemäß der Einstellung von SW1) versorgt. Die Arduino UNO R3 On-board-Steckverbinder ermöglichen die Verbindung mit einem NUCLEO-F401RE oder einem NUCLEO-G431RB Development Board. Die Boards können auch ein System evaluieren, das aus einem X-NUCLEO-DO40A1 Erweiterungsboard besteht, das auf anderen Erweiterungsboards gestapelt ist, die mit Logiksignalzuweisungen kompatibel sind.
Merkmale
- Basierend auf dem IPS4140HQ oder IPS4140HQ-1 quad-high-side-Schalter (je nach Modell)
- 10,5 V bis 36 V Betriebsspannungsbereich
- < = 0,6 A oder ≤ 1 A Betriebsstromoptionen pro Kanal (je nach Modell)
- 3,3 V- und 5 V-kompatibler I/O
- Geringe Verlustleistung [250 μA Standby-Strom, 80 mΩ RON (typisch)]
- Kann ohmsche, kapazitive und induktive Lasten ansteuern (mit schneller Entmagnetisierung)
- Unterspannungsabschaltung mit Hysterese
- Pro-Kanal-open-drain-Thermische Fehlerdiagnose-pins
- Überlast-, Kurzschluss- und thermische Sperrschicht-Schutzfunktionen pro Kanal
- Thermischer Gehäuseschutz
- Nicht gleichzeitige Kanalreaktivierung beim Zurücksetzen des thermischen Gehäuses
- Verlust des GND-Schutzes
- Zur Erfüllung der Anforderungen von IEC61131-2, IEC 61000-4-2 (bis zu ±25 kV), IEC61000-4-4 und IEC61000-4-5 ausgelegt
- QFN48L 8 mm x 6 mm-Gehäuse
- Für die Verwendung mit den NUCLEO-F401RE oder NUCLEOG431RB und STM32 Nucleo Development Boards ausgelegt
- 11 V oder 36 V prozessseitiger Betriebsbereich
- Prozessseitiger Umpolungsschutz (J1 offen) durch STPS1H100A
- Versorgungsschienen-Überspannungsschutz (J2 geschlossen) durch SMC30J30CA
- 24 V bis 3,3 V On-Board-LDO (LDO40LPU33) mit hohem Wirkungsgrad
- Grüne LEDs für den Ein-/Aus-Status der Ausgänge (J4 schließen 1-2, 3-4, 5-6, 7-8)
- Rote LEDs für thermische Fehler (D7, D8, D9, D10) Visualisierung
- Galvanische Trennung zwischen Logik- und Prozessseiten durch STISO621 Digital-Isolatoren
- Logikseitige Betriebsspannung: 3,3 V (SW1 close 1-2) oder 5 V (SW1 close 2-3)
- Logikseite mit Arduino UNO R3 -Steckverbindern ausgestattet
- Digitale Signale, die Ausgangskanäle ansteuern [Standard = CN5 (1,2), CN9 (7,8)]
- Digitale Signale für die thermische Diagnose [Standard = CN5 (9,10) und CN8 (5, 6)]
- Einfache Rekonfigurierbarkeit digitaler Signale durch SW2, SW3, SW4 und SW5
- Kompatibel mit den STM32 Nucleo Development Boards
- RoHS- und China-RoHS-konform
- CE-zertifiziert
Applikationen
- Industrieautomatisierung
- Fabrik- und Gebäudeautomatisierung
- Heimautomatisierung
- Internet der Dinge (IoT)
- Energiemanagement
- Automotive- und Transportsysteme
- Prüf- und Messgeräte

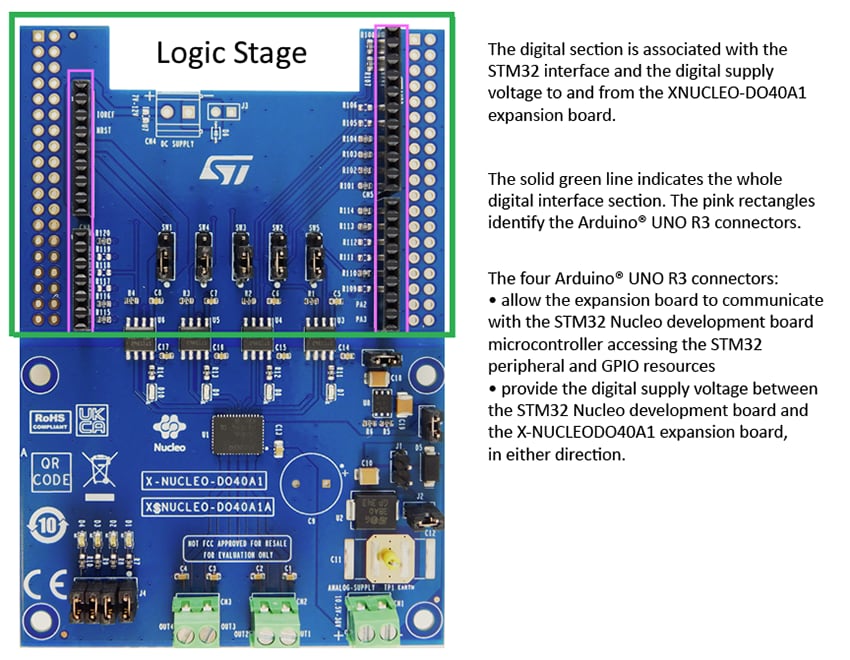

Digitaler Bereich

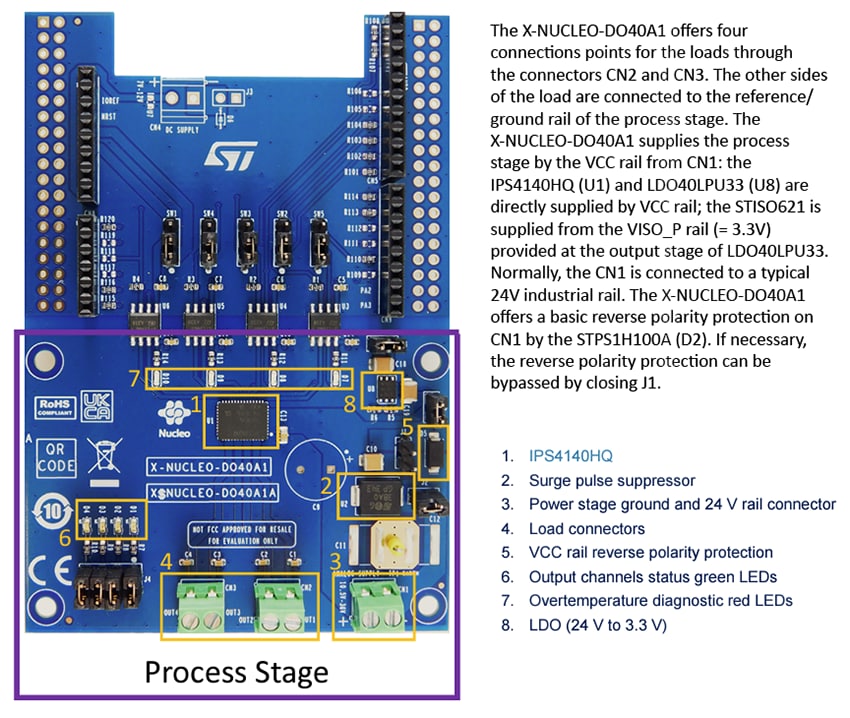

Leistungsbereich
Ressourcen
- Daten-Kurzbeschreibung - X-NUCLEODO40A1 Industrie-Erweiterungsboard mit digitalem Ausgang basierend auf IPS4140HQ-1 für STM32 Nucleo
- Erste Schritte mit dem X-NUCLEO-DO40A1 Industrie-Erweiterungsboard mit Digitalausgang für STM32 Nucleo
- Daten-Kurzbeschreibung - X-NUCLEODO41A1 Industrie-Erweiterungsboard mit digitalem Ausgang basierend auf IPS4140HQ-1 für STM32 Nucleo
Auf der Platine
STMicroelectronics IPS4140HQ Quad High-Side Solid State Relais
Bei diesen Bauteilen handelt es sich um monolithische 4-Kanal -Treiber mit sehr niedrigem RDS(on) und Diagnose pro Kanal.
STMicroelectronics SMC30J Transiente Spannungsunterdrückungsdioden
Schützt empfindliche Geräte gegen elektrostatische Entladungen und Überspannungen unter 3.000 W 10/1000μs.
STMicroelectronics LDO40L Low-Dropout-Regler
400 mA, 38 V LDO mit einem geringen Ruhestrom von 45 µA, der sich bestens für Fahrzeuganwendungen eignet.
STMicroelectronics STISO621 Zweikanal-Digital-Isolatoren
Datenraten bis zu 100 Mbit/s und basierend auf der galvanischen Dickoxid-Isolationstechnologie von ST.
Development Tools
STMicroelectronics NUCLEO-F401RE Nucleo Development Boards
Development Boards, die für die Evaluierung der STM32F401RET6 ARM Mikrocontroller ausgelegt sind.
STMicroelectronics NUCLEO-G431RB STM32G4-Nucleo-64-Board
Bietet eine kostengünstige und flexible Methode für Benutzer zur Erprobung neuer Konzepte und zum Erstellen von Prototypen mit STM32G4 MCUs.
