TDK-Lambda PYQ75 75 W-DC/DC-Wandler mit Einfachausgang

Die PYQ75 75 W DC/DC-Wandler mit Einfachausgang von TDK-Lambda sind isolierte Quarter-Brick-Bauteile, die von einem extrem großen Eingangsbereich von 9 VDC bis 75 VDC (8:1) mit Einfachausgangsspannungen von 12 V bis 48 V betrieben werden. Die Ausgangsspannung kann mit dem Trim-Anschluss zwischen -20 % und +15 % angepasst werden. Ausgangsspannungs-Messleitungen gewährleisten eine stabile Ausgangsspannung auch bei wechselnden Lasten. Die PYQ75-Modelle verfügen über einen Wirkungsgrad von 90 %, eine 3000 VAC I/O-Isolierung und einen Umgebungstemperaturbereich von -40 °C bis +105 °C Die Bauteile sind vergossen, um eine hohe Stoß- und Vibrationsfestigkeit zu bieten. Die PYQ75 75 W DC/DC-Wandler mit Einfachausgang von TDK-Lambda sind gemäß den Sicherheitsstandards 62368-1 zertifiziert und mit zusätzlichen Schaltungen werden sie auch gemäß dem EN 50155 Schienenverkehrsstandard für elektronische Ausrüstungen in Schienenfahrzeugen getestet.

Merkmale

  • Quarter-Brick-Format
  • Großer Eingangsbereich von 9 VDC bis 75 VDC (8:1)
  • Unterstützt die meisten DC-Eingangsspannungen im Schienenverkehr
  • Vergossenes Kunststoffgehäuse
  • Gemäß IEC 62368-1 zertifiziert, gemäß EN 50155 getestet
  • Hohe Stoß- und Vibrationsfestigkeit
  • 3000 VAC I/O-Isolierung
  • Einfachausgang

Applikationen

  • Industrieapplikationen
  • Prüfung
  • Kommunikation
  • Rundfunk
  • Eisenbahn

Technische Daten

  • Eingang
    • 9 V- bis 75 V-Bereich
    • Stoßspannung: 100 VDC, 100 ms maximum
    • Typische Abschaltspannung: 8 VDC
    • 30 ms Startzeit
  • Ausgang
    • 12 V- bis 48 V-Bereich
    • ±1 % Spannungstoleranz
    • Schaltfrequenzbereich: 180 kHz bis 220 kHz
    • ±0,2 % Leitungs-/Lastregelung
    • Welligkeit und Rauschen
      • 150mVp-p für 12 V- und 15 V-Modelle
      • 240mVp-p für 24 V- und 28 V-Modelle
      • 480mVp-p für das 48 V-Modell
    • Temperaturkoeffizient: ±0,02 %/°C
    • ±15 % Fernerkundung
  • Maximaler Strombereich: 1,56 A bis 6,25 A
  • 75 W maximale Leistung
  • 8 mA oder 10 mA Nulllast-Eingangsstromoptionen
  • 90 % Wirkungsgrad bei 36/48 VDC
  • 1100µF bis 14, 000µF maximaler Lastkapazitätsbereich
  • Spannungsfestigkeit für 1 Minute
    • 3000 VDC Eingang-zu-Ausgang
    • 2100 VDC Eingang-zu-Gehäuse
    • 1500 VAC Ausgang-zu-Gehäuse
  • 1000 pF Eingang-zu-Ausgang-Isolationskapazität
  • -40 °C bis +105 °C Betriebstemperaturbereich
  • Abmessungen: 57,9 mmm x 36,8 mmm x 12,7 mmm
  • Gehäusematerial: Kunststoff
  • Aluminium-Grundplatte
  • MTBF: 663.000 bis 780.000 Stunden
  • 3 Jahre Garantie

Videos

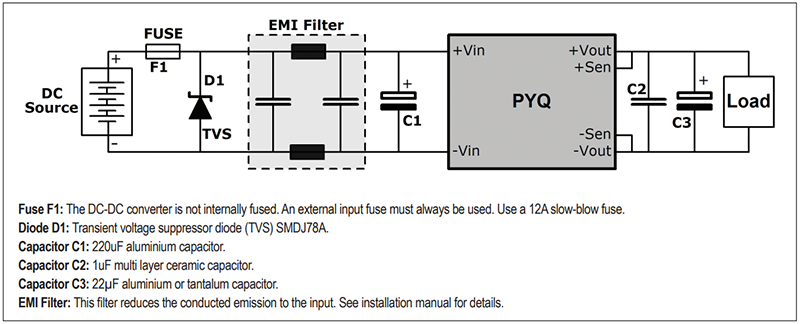

Empfohlenes Verdrahtungsschema
