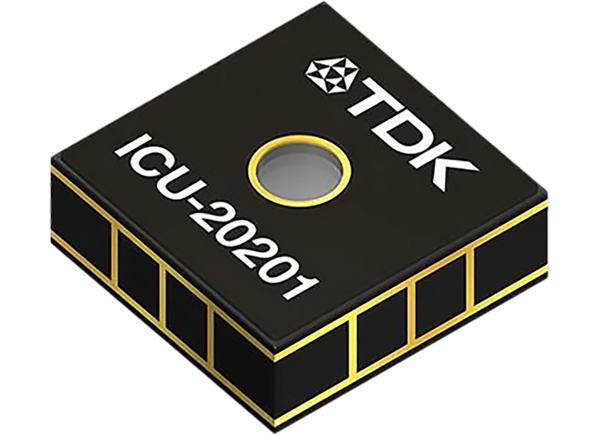

TDK InvenSense ICU-20201 Time-of-Flight-Wegsensor (ToF)

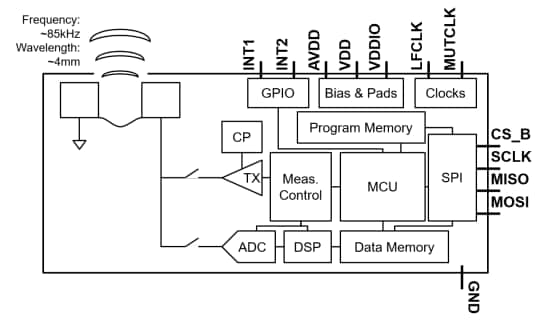

Der TDK InvenSensor ICU-20201 Time-of-Flight-Wegsensor ist ein extrem stromsparender Miniatur-Ultraschallsensor mit großer Reichweite, der auf der patentierten MEMS-Technologie von Chirp basiert. Dieser Sensor enthält einen 85 kHz piezoelektrischen mikrobearbeiteten Ultraschall-Transducer (PMUT) mit einem stromsparenden System-on-Chip (SoC) der 2. Generation in einem Reflow-lötbaren Gehäuse. Der ICU-20201 Sensor bietet genaue Bereichsmessungen für Ziele mit Entfernungen bis zu 5 m. Dieser Sensor kann unter allen Lichtbedingungen, einschließlich vollem Sonnenlicht bis zur vollständigen Dunkelheit, betrieben werden. Der ICU-20201 Sensor verfügt über ein anpassbares Sichtfeld (FOV) bis zu 180°. Darüber hinaus verfügt dieser Sensor über eine Multiobjekt-Erkennung, einen einzelnen sound-Anschluss für den Empfang und die Übertragung, eine flexible 1,71 V bis 3,63 V I/O-Spannung und eine 13 MHz SPI-Schnittstelle.

Der ICU-20201 Sensor verfügt über ein anpassbares Sichtfeld (FOV) von bis zu 180°. Darüber hinaus verfügt dieser Sensor über eine Multiobjekt-Erkennung, einen einzelnen sound-Anschluss für den Empfang und die Übertragung, eine flexible 1,71 V bis 3,63 V I/O-Spannung und eine 13 MHz SPI-Schnittstelle. Der ICU-20201 Sensor wird in intelligenten Türschlössern bei Annäherung, bei der Wandverfolgung, bei der Hindernisvermeidung, bei Parkplatzsensoren zur Fahrzeugzählung und bei der Bodenmessung in Drohnen eingesetzt.

Merkmale

Schnelle und genaue Entfernungsbestimmung:
- Die integrierte 40-MHz-CPU ermöglicht On-Chip-Algorithmen, einschließlich Entfernungsmessung, menschliche Präsenz und Annäherungsaktivierung.
- Betriebsbereich: 20 cm bis 5 m
- Erkennung beweglicher Objekte näher als 20 cm
- Anpassbares Sichtfeld (FOV) von bis zu 180°
- Erkennung mehrerer Objekte
- Funktioniert in jedem Beleuchtungszustand, einschließlich vollem Sonnenlicht bis vollständige Dunkelheit
- Unempfindlich gegenüber Objektfarbe, erkennt optisch transparente Oberflächen

Einfach zu integrieren:
- Einzelner Sound-Anschluss für Empfang und Übertragung
- Flexible I/O-Spannung von 1,71 V bis 3,63 V
- Die SPI-Schnittstelle von 13 MHz ermöglicht einen Basisband-Datenstrom bei voller Messrate
- Stromsparende Core-Betriebsspannung von 1,8 V
- Zwei programmierbare Open-Drain-I/O für die Auslösung des Sensors oder die Aktivierung des Host
- Optionaler Referenztakteingang von 32 kHz
